Как сделать ручной садовый бур своими руками

Пошаговое проведение работ

Если вы решили изготовить ручной бур для столбов своими руками, на металлическом листе начертите окружность с центром. Эта часть будет лезвием. Круг вырезается болгаркой, после этого следует нанести линию разреза, проходящую по линии диаметра. На следующем этапе нужно нанести линию выреза, которая будет соответствовать окружности воротка. Диск делится на две части, после этого следует прорезать отверстие для воротка. На конце трубы, которая будет выполнять функцию воротка, углошлифовальной машиной необходимо проделать четыре продольные линии. Из них формируется острие с помощью молотка. При этом у самого центра трубы нужно сделать надпилы.

Острие обрабатывается сваркой. Вороток в процессе работы не должен забиваться почвой. Изготавливая бур для столбов забора своими руками, на следующем этапе вы должны будете соединить диск с воротком с помощью сварного шва. Делается это на расстоянии в 5 см между ними. Нужно соблюсти угол плоскости вращения, который составляет 20 ˚.

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

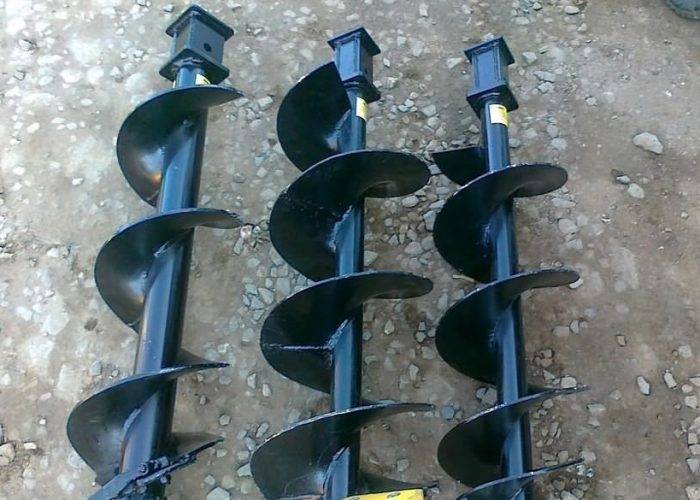

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Как изготовить спиральный бур?

Чтобы самостоятельно изготовить спиральный бур в домашних условиях понадобятся такие инструменты, аппаратура и материалы:

сварочный агрегат;
измерительная рулетка;
болгарка;
стальной пруток диаметром 25 мм необходимой длины в качестве будущего стержня;
труба диаметром 25–32 мм;
стальные диски (можно применить разрезанный пильный диск от циркулярной плиты требуемого размера).

Порядок действий, которого следует придерживаться при самостоятельном изготовлении винтового бура:

Спиральный бур своими руками

Необходимо распилить диск из стали на два полукруга.
Обе части бывшего диска нужно хорошо заточить.
Стальной прут диаметром 25 мм также необходимо заострить с одной стороны.
От заточки, на расстоянии 20–25 см нужно оставить отметку в виде насечки.
К отмеченному месту на прутке следует приварить под углом 20 градусов, заготовленные ранее, полукруги из стального диска.
Суммарный угол между полукруглыми лезвиями должен равняться 40 градусам.

Гипотетически, шнековый бур можно изготовить, применяя для этого стальную спираль. Для этого необходимо достать полосу инструментальной стали, разогреть её до температуры, при которой её можно согнуть в спираль с требуемым шагом и соответствующим диаметром. Далее, спираль закалить, а уже потом приварить к прутку. Однако в домашних условиях выполнить эти действия качественно почти нереально.

Особенности устройства бура ложкового типа

В устойчивых к осыпанию грунтах (суглинках, мокром песке и др.) удобнее использовать буры-ложки. Самодельный ложковый бур для скважин выполняется в виде цилиндра, в боковой поверхности которого проделывается продольная прорезь. Иногда форма данной прорези принимает спиралевидный вид. Длина бура-ложки обычно составляет не более 700 мм. Извлекаемая порода удерживается в полости цилиндра за счет своего сжатия и прилипания. Чем сыпучее грунт, тем уже должна быть прорезь в инструменте. Для получения цилиндра можно взять листовую сталь и свернуть ее по заданному диаметру. Проще всего подобрать подходящий по размерам кусок трубы, изначально имеющей цилиндрическую форму.

Самодельный ручной бур-ложка изготавливается из куска трубы подходящего сечения, в боковой поверхности которой делается продольная или спиралевидная прорезь для выемки грунта с боковых стенок скважины

Бур-ложка производит выемку грунта не только своими горизонтально расположенными нижними кромками, но и вертикальной кромкой. При этом грунт скапливается в полости цилиндра. В некоторых случаях к нижней части конструкции приваривается обычное сверло по металлу, которое необходимо расположить строго по оси штанги.

Основная особенность бура-ложки кроется в том, что оси сверла и штанги совпадают, тогда как линия оси корпуса ручного бура вместе с режущей продольной кромкой смещается на миллиметр-полтора относительно центральной осевой линии. Благодаря такому взаимному расположению осей инструменту удается пробурить скважину большего диаметра, чем сам бур. Это возможно за счет удаления грунта с боковых стен шахты продольной режущей кромкой. Для очищения инструмента от изъятого грунта бур периодически поднимают наверх.

Важно отметить, что ложковый бур спокойно проходит внутри обсадных труб, которые устанавливают с целью предупреждения обрушения шахты скважины

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Полезные советы от специалистов

Изготовление бура

В торец длинной полудюймовой трубы вставил отрезанный от пластины кусочек, длиной около 10 см и шириной 2 см, обварил его в трубе и заточил «болгаркой» под острый конус, оставив выступать из торца трубы примерно на 2 сантиметра. Получилось остриё бура. Перед приваркой острия сплющил конец трубы вокруг острия, чтобы максимально плотно прижать их друг к другу.

Затем из металлической пластины вырезал два, как я их назвал, предварительных ножа размерами примерно 8 на три сантиметра, обточил болгаркой и приварил выше острия. Ножи эти нужны для лучшей центровки при сверлении садовым буром. Кроме того, они предварительно разрыхляют почву, чем очень облегчают работу основной фрезы.

Далее из той же металлической пластины вырезал две площадки для крепления фрезы и приварил выше ножей под углом примерно 20 градусов к плоскости вращения бура. Саму фрезу сделал из старого диска для распиловки камня, разрезав его болгаркой вдоль на две половины, просверлив отверстия для крепления к площадкам и заточив режущую кромку.

Важно! Режущую кромку на фрезах и предварительных ножах следует затачивать так, чтобы она была остриём обращена к низу, к нарезаемой почве!

Бур делал специально с возможностью замены фрез. Они крепятся к площадкам при помощи четырёх обычных винтов М6 с шайбами и гайками. Кстати, болты надо заворачивать резьбой верх, тогда они не будут мешать процессу бурения. И ещё: для защиты резьбы на крепежных болтах и чтобы не чистить их от налипшей земли при смене фрез, рекомендую надеть на болты на всю длину резьбы защиту. Это может быть кусок кембрика (ПВХ-трубки), кусок изоляции от электрического провода соответствующего внутреннего диаметра. Я использовал отрезки от прозрачной ПВХ-трубки, которую используют в качестве «водяного уровня».

Осталось только приварить ручку – полуметровый обрезок трубы перпендикулярно оси бура (в виде буквы “Т”), и усилить место крепления ручки к оси дополнительной косынкой из железа.

Напоследок для удобства работы я разметил ствол садового бура, начиная от фрезы вверх до ручки, делая надфилем неглубокие насечки через каждые 10 сантиметров. Затем залил насечки яркой краской. Теперь по этим мерным насечкам я сразу точно вижу, какой глубины получилась пробуренная яма.

Вот и всё. За час работы из бросового металлолома я получил свой личный и отличный садовый бур с возможностью быстрой замены фрез разного диаметра. Теперь я могу за несколько минут пробурить яму глубиной до 130 сантиметров и диаметром от 10 до 25 сантиметров. Красить и особо украшать его не стал – всё же грубый земляной инструмент. Из отделки единственно, что после сварки на всех узлах сбил окалину, немного подшлифовал болгаркой места сварки, и наждачной шкуркой зачистил ручку бура, чтобы не царапалась.

А главное, обошелся он мне стоимостью в мою работу без затрат на материалы. Ну, если не считать расходных материалов типа полдюжины электродов.

Полезный совет при работе с садовым буром

Если земля (верхний слой) очень плотная, имеет множество корней, сильный дёрн – бур в самом начале работы может увести в сторону. В таком случае перед бурением очень помогает штыковая лопата – надо ей просто разрыхлить верхний слой – потыкать лезвием вертикально вниз на глубину от половины до двух третей длины штыка лопаты и разрубить корни растений.

Выводы

Недавно мы с соседом по даче провели интересный эксперимент. Он, увидев мой бур, сказал, что тот слишком массивен и груб. Я с ним согласился, потому что у этого инструмента очень большая силовая нагрузка, и лучше иметь запас по прочности, чем сломанный инструмент. Решили сравнить наши буры в реальном деле.

Сосед принёс свой покупной садовый бур с обычной фрезой без предварительных ножей. Бурить мы начали одновременно. До глубины 80 сантиметров дошли почти одновременно, хотя диаметр моего бура 25 сантиметров, а у него почти вдвое меньше – 14.

А вот дальше бур соседа «запнулся» о мергель. Я продолжал бурить, как ни в чем, ни бывало, а вот ему пришлось сначала ломом разрыхлять мергель, потом выбуривать его. И на последних 20 сантиметрах он безнадёжно отстал от меня. Я же пробурил яму диаметром 25 сантиметров и глубиной один метр за пять с половиной минут, совершенно при этом не устав.

Поделитесь в своей соцсети или оставьте свой комментарий.

Виды ручных буров для земляных работ

В строительных и садовых магазинах предлагаются инструменты разнообразной конфигурации:

цельнометаллические;
сборные, дополненные различными съемными насадками;
шнековые.

Первый вариант состоит из штанги с ручкой, и фрезой из двух лопастей разного диаметра. Такой бур с лопастями предназначен для того, чтобы делать простые лунки. Сборный тип дает возможность изменять размер фрезы, что позволяет использовать его и для строительных, и для садовых работ.

Шнековый бур конструктивно отличается тем, что за фрезами на штанге устанавливается шнек. Он делает инструмент более производительным и позволяет единовременно извлечь больше земли. Такой бур можно использовать и для создания скважин, если водоносный слой расположен не слишком глубоко.

Шнек-бур и станок для бурения скважин своими руками

Автоматическое и ручное оборудование

Автоматический бур (механизированный) функционирует при помощи двигателя на бензиновой или электрической тяге. Ручные варианты менее функциональны, но более просты в изготовлении.

В зависимости от того, какой двигатель установлен на оборудовании, различают бензиновые и электрические варианты.

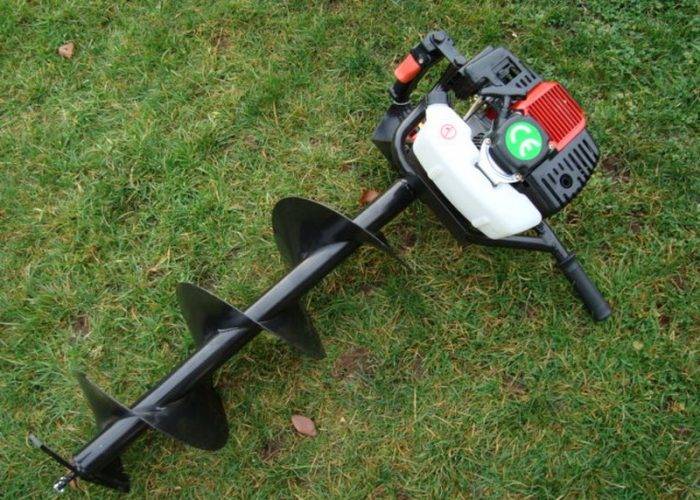

Бензиновый двигатель

В первом случае оборудование применяют для высадки деревьев, монтировании заборов и других конструкций. Бурильная установка в таком случае может быть:

колесной – повышенной мощности;
ручной – менее мощной.

Порядок работы:

Производится запуск двигателя, после этого ему надо дать прогреться на холостом ходу несколько минут.
Нажатием кнопки или рычага запускается шнек бурового инструмента.
После выключения двигателя режущий элемент плавно останавливается.

Сегодня буровое оборудование оснащается специальными предохранителями, при помощи которых появляется возможность аварийной остановки при попадании бура на твердую поверхность.

На электрической тяге

Электротяга может понадобиться для пробивки скважины или рыхления грунта. Принципиальных особенностей в сравнении с бензиновым двигателем конструкция не имеет. Единственное отличие — для электрической тяги не требуется прогрев двигателя.

В чем плюсы автоматического оборудования:

высокая производительность;
существует возможность замены режущих элементов;
бурение возможно в любых типах почв.

Наряду с плюсами существуют и недостатки:

большой вес;
объемные габариты;
необходимость в источниках питания.

Различия по видам насадок и лезвий

Буровое оборудование может быть оснащено шнековым или дисковым буром.

Шнек – винтовой режущий элемент, то есть он вкручивается в почву, как саморез в деревянную поверхность.

Таким буром можно сделать достаточно глубокую скважину, но она будет малого диаметра.

Такой инструмент отлично подойдет для вкапывания столбов или свай.

Плюсы шнекового инструмента:

удобство в использовании;
автоматическое снятие земли с лезвия.

Минусы:

ограниченность применения — невозможно пробурить скважину большого диаметра;
сложность в самостоятельном изготовлении.

Дисковое лезвие – прикрепленные на основание штанги половинки острого диска толщиной 2 мм и более. Режущие элементы крепят при помощи сварки или болтов, для вкручивания в грунт они должны находиться напротив друг друга под углом в 25 ºС. На одной штанге может быть сразу несколько ножей в зависимости от крепости почвы.

Буры в промышленном и садовом хозяйстве

Ручной бур для сада тоже может быть выполнен с дисковым или шнековым режущим элементом. Он отличается от механизированного тем, что штанга с буровым инструментом работает на ручной силе, то есть без двигателя. Также возможно применение ложковой установки — закрепленный на стержне цилиндр из металла. Данный цилиндр вкручивается в почву, при этом он заполняется грунтом. Далее заполненный почвой инструмент достают и очищают.

Промышленное оборудование:

Ударно-канатная бурильная установка. Имеет большие габариты используется на промышленных стройплощадках и для пробивки скважин. Для дачного пользования непригодна. Буровой элемент выполняется из трубы, закрепленной на треноге системой стропил. При помощи пневмоударника труба двигается ударяя по земле, проникая вглубь.
Бурение при помощи коронки. Представляет собой штангу с коронкой из победита, которая крепится на специальную бурильную установку. В садовых условиях не используется.
Долото зубильного типа. Устанавливается на оборудование для ударно-вращательного бурения, то есть сначала происходит удар долота о поверхность, а затем происходит его поворот на 10º.

Ручную установку для бурения можно сделать своими руками даже без особых навыков в этом деле. Главное – правильно изготовить лезвие.

Советуем почитать: Приспособления для заточки ножей своими руками

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

Болт и гайка M20
2 диска диаметром 100 и 150 мм
Наконечник и сверло диаметром 20 мм
Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

Молоток и болгарка
Сварочная техника
Слесарный набор
Электродрель со сверлами по металлу
Круг-точилка для режущих элементов.

Чертежи и размеры

Схема изделия является шаблоном и позволяет наглядно прикинуть, как располагаются стадии процесса изготовления будущего инструмента. Размеры садового бура могут быть следующими:

ручка (если изделие ручное) – перекладина длиной 0,5 м;
стержень – порядка 1 м (без дополнительных секций);
диаметр диска, разрезаемого на части – 15-25 см (ориентир – готовые пильные диски для болгарки);
длина наконечника – до 10 см (пика или сверло);
расстояние на оси, отданное под установку дисков (с учётом уклона), после пики или сверла – до 15 см;
угол наклона ножей вверх – до 30 градусов.

У шнекового бура длина «винта» (монолопасть в несколько витков) может доходить до полуметра. Наклон винтового хода может достигать всё тех же 30 градусов (в любой точке монолопасти). Остальные части шнекового бура такие же, как и у простого двухлопастного.

Габариты бура для посадки рассады, например, помидоров, в целом совпадают с размерами рабочей части обыкновенной штыковой лопаты. Её режущие грани подрезаются так, что штык лопаты из круглого становится спрямлённым и заострённым под тупым углом. С противоположного (верхнего) края отрезается листовой загиб. В отверстие, из которого вытащена ручка, может быть приварен длинный (более полуметра) бур по бетону (под универсальный зажим перфоратора). Бур, изготовленный из штыка лопаты, целесообразно применять с приводом, поскольку для ручного бурения он требует больше усилий, чем наклонный винт шнека или полудиска обычного садового бура.

Бур любой разновидности может комплектоваться дополнительными секциями. Каждая из них увеличивает глубину бурения грунта на метр. Эти удлиняющие секции применяют, когда хозяин решил самостоятельно пробурить скважину для воды. Одна такая секция применяется, когда грунт мягок. Это могут быть столбы для забора и других некапитальных сооружений, заглубляемые на 1,4 – 2 м.

Определившись, какой вам нужен ямобур, вырежьте из картона эскиз для лопастей. По нему резать лист стали легче и быстрее.

2 Как подготовить самодельный бур?

После того, как буровая установка своими руками была успешно сделана, можно приступать непосредственно к процессу бурения скважин. В общем, используя бензобур, все работы делаются в определенной последовательности:

Разрабатываем небольшой подготовочный котлован или шурф.
Собираем и монтируем все инструменты.
Выполняем разработку пробного отверстия.
Продолжаем бурение, пока не дойдем до водоносных слоев.
Прокачиваем скважину, устанавливаем обсадные трубы, подготавливаем ее к дальнейшему использованию.

Самодельный шнек для бензобура, с правильно подобранными углами поворота дисков

Выкапывается шурф размером 1,5*1,5*1,5 метра. В обязательно порядке все стенки шурфа надо оснастить обычными деревянными досками или пластинами из надежного металла, дабы избежать возможного разрушения.

Собирается тренога либо из 3 брусьев, либо из металлических труб. Длина материала, как в первом, так и во втором варианте должна составлять примерно 3-4 метра. С помощью бензопилы можно нарезать трубы или брусья необходимых параметров.

Брусья или трубы выкладываются в треугольной форме, после чего создаются отверстия таким образом, чтобы в них можно было просунуть трубу. Помещается труба, но обязательно учитывается фактор надежности, ведь конструкция должна уверенно стоять и не распадаться.

Земляной бензобур закрепляется к концу троса, после чего можно приступать к бурению скважины на воду. Для бурения скважин применяется заводской шнек. Если для разработки скважин необходимо пройти слишком большое расстояние или создать крупное отверстие в грунте, то используют двойной земляной ямобур с возможностью контроля вместе с напарником.

Следует помнить, что если делать водозаборы небольшой глубины, то для того чтобы извлечь буровую колону совершенно не понадобится применять вышку. Бурильные штанги чаще всего создаются вручную. С такой целью используются обычные металлические трубы, которые нужно надежно соединить между собой.

Снизу штанги монтируется бур. Теперь нужно приступить к процессу изготовления кромок, но при этом нужно учитывать, что во время функционирования инструмента, они должны эффективно срезать почву, вращаясь согласно часовой стрелке.

2.1 Процесс бурения

Выкапывается яма приблизительно на 2 штыка стандартной лопаты, благодаря чему можно четко определить вектор, в котором будет работать ямобур. Сначала работать может один человек, но чем дальше устройство будет проходить вглубь грунта, тем тяжелее будет казаться весь процесс, а поэтому понадобится помощь других людей.

Оборудованная обсадной трубой самодельная скважина

Некоторые с целью сделать работу немного легче, прежде чем использовать бензобур существенно увлажняют землю. В то время, когда с поверхностью земли начнет сравниваться рукоятка инструмента, надо монтировать еще одно колено.

Теперь садовый ямобур должен войти в водоносный пласт. Чтобы определить эффективность такого вхождения, учитывают степень влажности. То есть, если удалось достичь водоносного слоя, то нужно аккуратно переместить бензобур до этого же водоупорного пласта. Таким образом, можно рассчитывать на максимальное количество питьевой воды в скважине.

В самом конце нужно устранить грязную воду. Используя ручной или погружной тип насоса, она извлекается сначала в количестве примерно 3 – 4 ведер, но если чистая вода так и не появилась, то нужно пройтись вглубь скважины еще приблизительно на 2 метра.

Спиральный бур своими руками

Спиральный бур своими руками – схема

Сделать подобный бур своими руками – задача для профессионала. Правильно наварить стальную спираль в домашних условиях достаточно сложно. Этот процесс требует нагревания полосы инструментальной стали, скручивания ее в спираль с требуемым диаметром, закалки детали и приваривания к штанге. Качественно выполнить такую задачу можно только на производстве.

Опытные мастера упростили технологию. Сборка бура начинается с создания лопастей для измельчения пород. Для этого используют несколько дисков из стали толщиной 10–15 мм на два полукруга. Чаще всего по лекалу вырезается четыре дисковых элемента из стального листа радиусом 15 см, а в них – отверстия радиусом 2,5 см. В металлических кольцах делают радиальные разрезы и смещают их края, чтобы они заходили друг за друга. Нижние кромки лопастей – лезвия – натачивают и закаливают. Это поможет снизить временные затраты на бурение скважины.

Дальнейшие работы по созданию инструмента таковы:

К стержню прикрепляют ручку.
Другой конец заостряют и закаливают.
К штанге приваривают готовые детали из стальных колец.

Спиральный бур (шнековый) – устройство

Присоединяют лопасти на расстоянии 20 см от острого наконечника под углом 40° друг к другу – вначале нижняя деталь, затем – последовательно остальные. Сваривать лопастные элементы требуется с нахлестом по срезу колец либо встык.

Есть и модифицированный вариант. Подобный бур оснащают стальными пластинами: их приваривают между витками спирали. Это помогает срезать корни кустов и снизить риск обвала скважинных стенок за счет их уплотнения дополнительными пластинами. Можно так модифицировать не только собственноручно изготовленный, но и покупной инструмент.
