Как сделать стеллаж своими руками. Виды конструкци

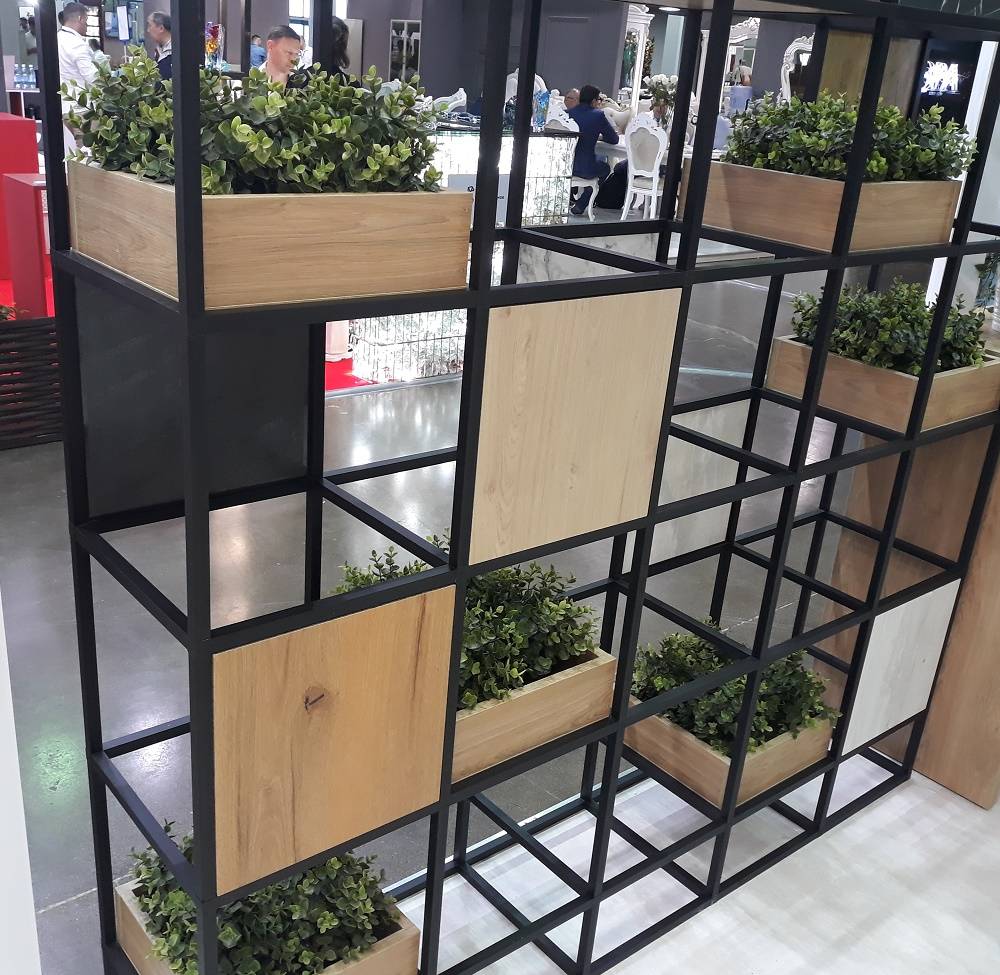

Как сделать стеллаж в стиле лофт из профильной трубы своими руками

Если вы не владеете сварным делом, не расстраивайтесь. И в Леруа Мерлен, и в Найди, и у других производителей мебельной фурнитуры есть готовые комплектующие для самостоятельного проектирования и изготовления стеллажей в стиле лофт.

Профиль чаще всего уже окрашен в черный цвет. Он подразделяется:

На квадратный, для вертикальных стоек.
На профильный, с расчетом на вставку из ЛДСП/мебельного щита или стекла, для горизонтальных перемычек.

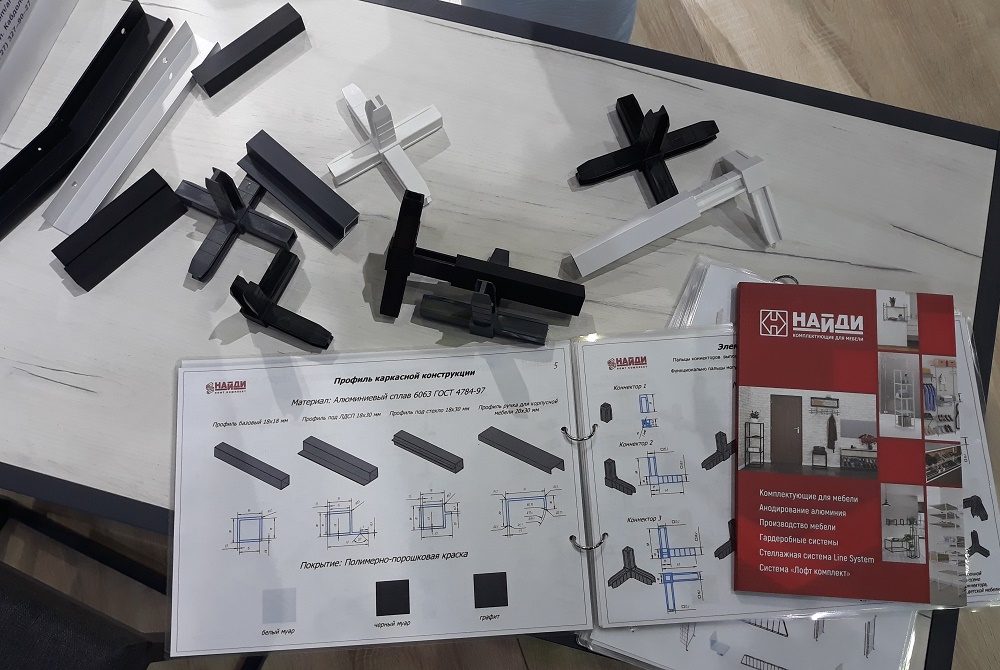

Для скрепления деталей используются специальные комплектующие.

Также в некоторых дизайнерских вариациях уместно основание в виде упора из вертикального квадратного профиля.

Мобильные передвижные стеллажи

Стеллаж для книг изготовляется из более легких материалов и оснащается колесиками для передвижения. Такой стеллаж может быть использован для зонирования помещения (как перегородка или ширма).

Современные стеллажи для книг можно приобрести в готовом виде. Если же хочется получить оригинальную модель, лучше самостоятельно потрудиться. В этом случае результат станет и полезным, и приятным, сделав жизнь человека ярче и интереснее.

Больше статей на тему интерьера, дизайна дома или квартиры своими руками читайте здесь.

Метки: делаем стеллаж, стеллаж, стеллаж для книг, стеллаж из ДСП и МДФ

Альтернативные версии

Для экономии металла сделать стеллаж можно и по-другому:

берутся две стойки высотой 2000 мм;
к каждой из них привариваются одним концом перемычки под полки (эти элементы могут быть по 400 мм и на расстоянии 300 мм друг от друга);
на свободном торце каждой перемычки крепится пластина с отверстием;
стойки приставляются к стене, чтобы упереться торцами перемычек в кирпич;
перемычки анкерятся;
сверху на них кладутся деревянные доски, что образует полки.

Такая модель значительно экономит металлопрофиль, потому что задействовано всего две стойки, и отсутствуют вертикальные длинные балки. Но потребуется больше мелкой сварки на пластины в торцах полок, и будут расходы на анкера. Но в случае расширения пространства такой стеллаж можно быстро разобрать: снять доски и останутся только две стойки по бокам, прикрученные к стене.

Стеллажи значительно облегчают распределение инструмента и других материалов. У каждого хорошего хозяина должен быть порядок в гараже или мастерской. Сварить свой собственный стеллаж можно по советам из этой статьи.

Самостоятельное проектирование стеллажей

Началом работы следует считать подготовку схемы стеллажей, конструируемых своими руками. На листе бумаги в определённом масштабе вычерчивают все основные детали.

Главное здесь правильно рассчитать длину, ширину и высоту. Если стеллаж устанавливается в нише, значит его ширина должна быть меньше чем аналогичная величина между боковыми сторонами стен.

Между последней полкой и верхней отметкой ниши должно соблюдаться расстояние, позволяющее аккуратно уложить вещи или, например, поставить цветы в горшках.

Между нижней полкой и полом необходимо оставить зазор, примерно на 5-10 см. Высота между основными рядами зависит от объёма предметов, которые впоследствии должны будут на них располагаться.

Многие предпочитают выполнить не только чертёж, но и интерьерный рисунок. Увидеть в цвете предполагаемый результат всегда интересно.

Кроме этого будет видно, как стеллаж из дерева, выполненный своими руками, будет смотреться на фоне окружающих предметов.

Алгоритм сборки конструкции стеллажа

Работа не оставит большого труда, если все выполнять последовательно:

На доски для боковых стенок и задней панели ставятся метки, в местах крепления будущих полок.
Самая нижняя полка будет основанием стеллажа. К нему и начинается крепиться задняя панель конструкции. Если ее не предусмотрено в чертеже, то устанавливаются боковые стены стеллажа и саморезами закрепляются.
Там, где выставлены метки для полок, крепятся уголки-держатели из металла или пластмассы.
Уровнем необходимо постоянно следить за тем, чтобы полки устанавливались ровно.
Специалисты по мебели советуют все места стыков и все просверленные места обрабатывать столярным клеем.
Сверху стеллаж накрывается крышкой. Крепится при помощи саморезов.
Готовую конструкцию необходимо отшлифовать.
Последним шагом будет обработка лаком или краской по желанию.

Работа закончена.

Особенности стеллажей

Стеллажи используются во многих сферах деятельности человека.

Они устанавливаются:

В складах.
В торговых залах.
В офисах.
В домашних помещениях.

Согласно способу применения, конструкции бывают:

Архивными, для хранения различных бумаг и документов.
Офисными, для размещения мелких предметов, документов и прочих вещей, которые должны быть всегда под рукой.
Выставочными, устанавливаются в музеях, выставочных и торговых залах
Складскими, чаще всего используются на складах, для хранения самых разных материалов и грузов, что определяет их размеры и конструкции.
Бытовыми, для применения в домашних условиях. Могут устанавливаться в квартирах, на дачах, в гаражах.

По типу конструкции стеллажи могут быть:

Универсальными, применяются в любом помещении.
Передвижными (см. Передвижные стеллажи: особенности конструкции), используются в помещениях, где часто приходится выполнять переоснащение и реорганизацию территории.
Грузовыми, для размещения грузов в контейнерах, на поддонах или настилах.
Консольными (см. Консольные стеллажи: как выбрать для гаража), для хранения материалов большой длины: досок, разного диаметра труб и любых профилей.

Конструкция всех стеллажей практически одинакова.

В ее составе:

Вертикальные стойки.
Горизонтальные элементы, которые являются основой любого стеллажа. К ним относятся:

полки;
балки;
консоли.

Вид и тип стеллажа зависит от его назначения.

Преимущества металлических конструкций:

Быстро монтируются и разбираются, легко можно внести изменения в конструкцию.
Длительный срок эксплуатации.
Можно окрасить в любой цвет, что зависит от предпочтений владельца.
Много вариантов различных конструкций, что зависит от требований, предъявляемых к хранению.
Легко ремонтируются и обслуживаются.

Последовательность сборки

Изготовление стеллажа из профиля или уголка начинается с порезки заготовок в согласии с размерами по чертежу. Болгаркой отрезаются элементы под стойки и перемычки, а также полки. Заусенцы на срезе стоит убрать, чтобы они не мешали вплотную прикладывать части для сварки.

Когда все порезано и зачищено, можно приступать к сборке. Она ведется в следующей последовательности:

создание боковых рамок;
соединение боковых рамок продольными балками по верху и низу (получается куб или прямоугольная трехмерная конструкция);
приварка уголков под уровни полок;
крепление дополнительного усиления по необходимости;
покраска металла и уже порезанных деревянных заготовок;
фиксация деревянных полок саморезами.

Боковые рамки важно собрать правильно, т. к. от этого зависит пропорциональность и ровность конструкции

Для этого стороны выкладываются на столе или полу и выставляется по оной прихватке в каждом углу. Меряются диагонали, и если они равны, то ставится вторая прихватка на все стыки, а после этого выполняется обварка. Погрешность в разнице диагоналей не должна превышать 3 мм. Углы обвариваются не подряд, а через один, для равномерного напряжение в структуре металла.

Когда обе рамки собраны, необходимо выставить их в вертикальном положении и прихватить по очереди продольные балки: две вверху и две внизу. Здесь не обойтись без помощника, который будет держать металлоконструкцию. Сначала необходимо выставить одну сторону, проверить диагонали, укрепить прихватки, и обварить углы. Затем, в этой же последовательности, собирается вторая сторона. На этом этапе можно обойтись и без проверки диагоналей, если установить правильность сборки угольником (в каждом углу необходимо 90 градусов) и уровнем на верхней балке.

Далее, выполняется разметка на стойках под полки. Последние можно варить по уровню. Погрешность в 1-2 мм не создаст сильного перекоса плоскости. Если на одной из полок планируется хранение тяжелых элементов, то приваривается еще одна продольная балка из профиля посередине всей длины полки. Если делается универсальный стеллаж, то в стойках и в рамках «этажей» конструкции сверлятся отверстия под крепление.

Весь стеллаж требуется покрасить, чтобы предупредить коррозию. Для этого подойдет обычная грунтовка. Сразу выкрашиваются и порезанные доски или ДСП. Резать их необходимо поперек стеллажа, чтобы исключить чрезмерный прогиб. Когда краска высохла, можно фиксировать дерево к металлу. Для этого сверлятся отверстия в уголке или профиле. Доска кладется сверху, а саморез закручивается снизу, проходя через металлическую часть и углубляясь в дерево.

Чтобы стеллаж был устойчивее, особенно это касается узких моделей, можно предусмотреть дополнительное крепление к стене. Для этого достаточно приварить пластину с отверстием на ближнюю к стене стойку и заанкерить ее. Это предупредит обрушение всего стеллажа в случае перегруза, и усилит конструкцию.

Как сделать стеллаж своими руками

При выборе модели из профиля замеряют высоту стены, отмечают место расположения будущего стеллажа. Для самостоятельной сборки покупают готовый резанный на части профиль. К комплекту материала прилагают инструкцию, по которой без труда собирается этажерка.

Для моделей из дерева расчерчивают параметры самостоятельно.

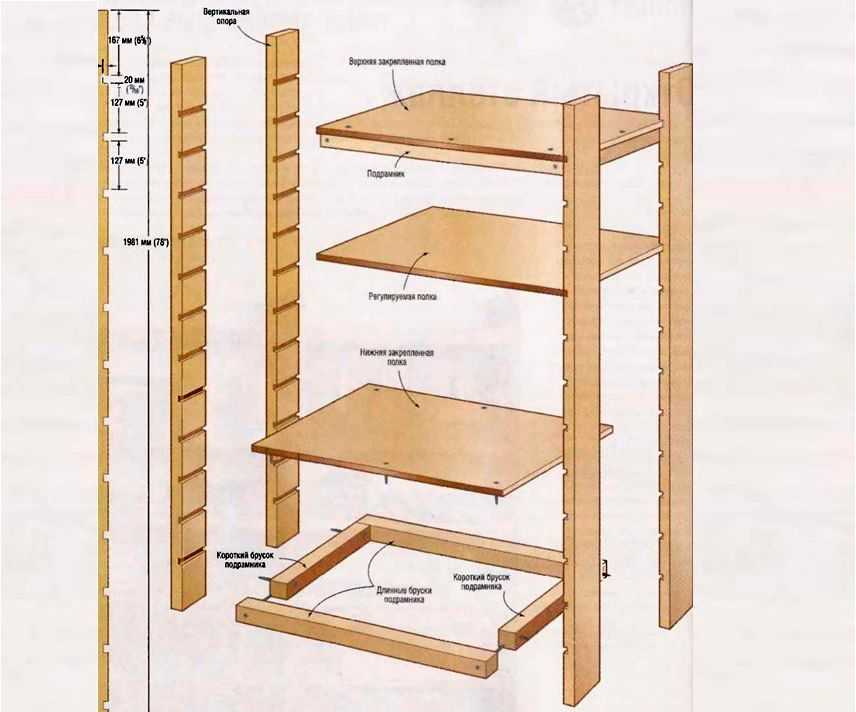

Пример схемы стеллажа из дерева

Части профиля скрепляют болтами или сваркой. Делают разметку полок. Для стеллажа из профиля приобретают пластиковые, металлические полки. Их также крепят болтами к стойкам, дополняют крепление металлическими уголками. Для мобильности стеллажа к ножкам приваривают ролики.

Чтобы конструкция была устойчива к тяжелому весу, ее дополняют крестообразными распорками.

Необходимые материалы и инструменты

В работе понадобятся:

болты, гайки, сварка с электродами;
возможно понадобится сварка, если стеллаж делают из металла;
болгарка для нарезки стоек;
чертежи, набор кистей или поролоновая губка;
оцинковка или краска;
комплект профилей, полок, роликов.

Для деревянных моделей, или моделей с пластиковыми полками:

шуруповерт, гвозди;
водоотталкивающие краски;
уровень, саморезы;
планки для торцов, ножек и опор;
фанера для полок;
ножовка.

Схема сборки

Схему сборки делают самостоятельно по чертежам.

Учитывают то, что высота этажерки должна быть меньше высоты стены на 15-20 см. Рассчитывают максимальную массу веса для конструкции, и только потом приобретают нужные материалы для работы.

Стандартная высота полок 50 см, ширина до 80 см. Более широкие полочки либо крепят к низу конструкции, либо делают широкий вариант. Толщина полки не должна превышать 5 см.

Схему сборки делают самостоятельно по чертежам

Сначала собирают основной каркас. На момент сборки необходимо закрепить кронштейны для полок на профиле после того, как соберут каркас для полок. Стойки скрепляют либо болтами, либо сваркой. Для стеллажа в комнату используют болты, и заглушки.

Сначала собирают основной каркасЗакрепляют профиль к стене на саморезы

Полки вставляют в каркас, затягивают кронштейн. По бокам приваривают крестообразные распорки. Необходимо контролировать уровень и кривизну стеллажа. Готовую конструкцию покрывают оцинковкой, грунтовкой, и краской.

Стыки стоек скрепить сваркой, таким образом риск расшатанности конструкции исчерпывается.
Далее устанавливается каркас и ножкиДля полок проще всего использовать фанеру и закрепить ее саморезами по металлу

Стеллаж из профиля – многофункциональный предмет мебели, который возможно разместить в любом углу комнаты, и задать определенную функциональность. В гостиной отдекорированный принтом и наполненный книгами комфортно вписывается в обстановку. Собрать его можно своими руками, предав конструкции желаемый вид. Потому как материал легкодоступен, и навыков профессионала не требуется.

Пропитка и лак для дерева. Нужны ли они?

Напоследок нам остается только выяснить, не зря ли мы потратили время и деньги на пропитку наших деревянных деталей. К сожалению, результат эксперимента будет готов только через некоторое время.

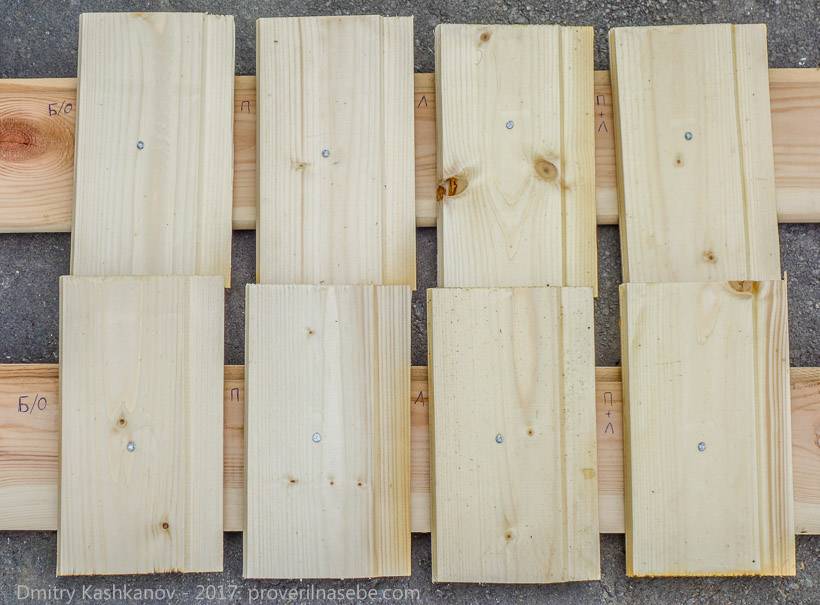

Суть: я взял 8 маленьких однотипных сосновых деревяшек, обрезков от вагонки. Первые две не красил ничем (Б/О – без обработки), просто оставил как есть. Вторую пару покрыл только пропиткой (П). Третью – только лаком (Л). Четвертую – сначала пропиткой, потом лаком (П+Л).

Получилось два комплекта опытных образцов. Первому повезет: я поставлю его где-нибудь дома в интерьере:

Второй помещу на улицу на дождь, снег и солнце.

Время от времени буду фотографировать образцы и показывать их вам. У нас будет отличная возможность проверить, не “гонят” ли нам продавцы из строительных магазинов, говоря, что древесину надо обязательно обрабатывать.

Мы сможем проследить, что станет с каждым образцом через месяц, три, полгода, год и далее. Таким образом, я не прощаюсь с вами. Увидимся!

Требования, предъявляемые к стеллажам

Чтобы металлический стеллаж был безопасным в эксплуатации, при установке руководствуются требованиями ГОСТ 16140-77:

расстояние между стойками 0,9 — 2,9 м;
ширина стеллажа 0,45 — 1,35 м;
искривление стоек и поперечин не должно быть больше 3 мм на 1 м или 0,1% от длины;
допустимое отклонение стоек от вертикали 1 мм на 1 м без нагрузки, а под действием веса 4 мм, но не больше 6 мм по длине;
острые углы и кромки должны быть сглажены;
если нагрузка не превышает 60 кг, полка не нуждается в дополнительной планке (ребро жесткости), под 90 кг устанавливается одна поперечина посередине, для 120 кг ― две;
на сварных швах недопустимы трещины, непровары, наплывы, шлаковые включения размером больше 1 мм, подрезы глубже 0,5 мм.

Варианты стеллажей

Самый простой метод обзавестись новым предметом мебели – купить сборный комплект.

Преимущества такого решения проблемы очевидны:

Все детали уже профессионально обработаны, металлические части выполнены из нержавеющей стали, оцинкованы или покрыты антикоррозийными средствами, деревянные также полностью подготовлены к сборке.

В большинстве моделей предусмотрена вариативность высот полок – их можно переставлять без каких-то дополнительных действий.

Металлические стеллажи обладают особой прочностью, пластичность материала позволит сделать целую систему по периметру помещения и хранить на ней предметы с любым весом, начиная с колес от машины и заканчивая запасами и консервациями;
Традиционный материал – дерево – никогда не утратит своей актуальности. Экологичный, прочный, легко поддается обработке, позволяет воплотить любую задумку. В зависимости от конструкции имеет некоторые ограничения по весу вещей, менее долговечен, чем железо.

Стеллаж, сделанный своими руками, не только сэкономит солидную сумму, но и преобразит пространство дома. Стоит только попробовать один раз поставить собственный предмет мебели и загрузить его вещами, появится желание сделать что-то еще.

Даже если руки не очень умелые, они смогут сделать стеллаж после просмотра этого видео

При просмотре следует обратить особое внимание на обработку деталей и способы их соединения

Сборка

При переходе конструирования мебели своими руками к сборке весь процесс можно описать следующими этапами:

К основным деталям крепят все присутствующие элементы фурнитуры (петли, замки, стяжки, полозки);
Собирают каркас и заднюю стенку, монтируют зеркала;
Проверяют фурнитуру, крепят ручки, заглушки, устанавливают на свои места выдвижные элементы.

В зависимости от того, какой предмет мебели планируется собрать, процесс может несколько отличаться, однако основной порядок действий остается неизменным. Чтобы каждый человек, планирующий создать мебель своими руками, понимал, каким образом ему необходимо действовать, можно разобрать весь процесс на примере создания обыкновенного шкафа.

Крепим фурнитуру

Собираем каркас

Монтируем ручки

Крепим заглушки

Этап 1. Каркас

Раскроенные детали соединяют согласно плану. Чтобы выполнить стяжку, предварительно рекомендуется подготовить шуруповерт со специальными битами. Скрутка будет происходить намного быстрее, чем при помощи отвертки. Кроме того, сил на такую работу будет расходоваться гораздо меньше

Важно позаботиться о максимальной прочности конструкции, поэтому не рекомендуется использовать гвозди для укрепления дна шкафа. Оптимальным выбором станут саморезы 4 на 16. Боковые поверхности, а также верх и низ соединяются под прямым углом с помощью мебельных уголков

К готовому каркасу гвоздями можно прибить заднюю стенку шкафа

Боковые поверхности, а также верх и низ соединяются под прямым углом с помощью мебельных уголков. К готовому каркасу гвоздями можно прибить заднюю стенку шкафа.

Собираем основу

Делаем отверстия

Установка нижней части каркаса

Крепим полки

Этап 2. Раздвижная система

Чтобы обеспечить правильное движение раздвижных дверей, в первую очередь крепят направляющие. Их монтируют параллельно к верхней и нижней плоскости шкафа. Одним из оптимальных вариантов будет использование специально разработанной системы под названием «Командор». Без особых усилий можно не только перемещать двери в необходимое положение, но и легко осуществить регулировку. Как правило, регулировка нужна, если в процессе сборки наблюдаются щели, что не только портит внешний вид, но и затрудняет эксплуатацию. В большинстве случаев, в первое время после сборки происходит усадка корпусной мебели, в результате которой также могут появиться щели. Это считается нормальным в силу специфических особенностей материала.

Устанавливаем стопор

Монтируем прорезиновую накладку

Установка направляющих

Регулируем систему

Этап 3. Монтаж фурнитуры

На этом этапе вставляются на свои места все полочки, ящички, крепятся крючки для одежды и другие мелкие элементы. Шкаф готов. Даже человек, не имеющий опыта в создании корпусной мебели своими руками, не потратит на создание вещи отличного качества большое количество времени. Среднее время сборки составляет не более трех часов без учета подготовительной работы. Кроме того, себестоимость изделия, выполненного своими руками намного ниже, чем цена готовой мебели в магазине.

Сборка корпусной мебели своими руками – это сочетание оптимального дизайнерского решения, выбора качественных материалов, а также приобретение новых навыков, с помощью которых в будущем можно создавать целые мебельные гарнитуры.

Стеллажи бывают разные

Стеллажи подходят для любого интерьера и могут вписаться в любое место дома. Сама конструкция подразумевает значительную степень свободы в выборе материала и форм – его можно сделать под любой интерьер, начиная от коридора и заканчивая гостиной.

Стеллажи из натурального экологичного материала можно использовать в детской, на кухне. С помощью стеллажа можно быстро навести порядок в любой захламленной комнате.

Конструкция стеллажа предельно проста – это каркас, на котором на разной высоте закреплены полки. Для дополнительной устойчивости его прикрепляют к стене.

Для рационального использования пространства подойдут навесные стеллажи – верхняя часть стены часто остается незанятой, ее можно использовать для размещения вещей.

Это необычайно удобная система хранения, которая подходит для любых ценных вещей, которые скопились по всему дому.

Несмотря на огромный объем, который они вмещают, они не загромождают пространство, сохраняя чувство воздуха и простора, особенно это относится к стеллажам без задних стенок. Для хранения запасов можно выбрать именно такой тип стеллажей. Их можно расставить так, чтобы подход был с любой стороны. Также подойдут они для гаража или кладовой.

Изящные творения из дерева и ДСП с перегородками, выдвижными ящичками и нижними закрытыми полками станут отличным дополнением интерьера гостиной, спальни, собственного кабинета.

Стеллаж можно использовать для зонирования помещения, при этом он будет способствовать поддержанию порядка. Отсутствие задней стенки сделает разделение зон невесомым.

Стеллаж можно поставить на мебельные колесики, и при желании передвигать, меняя пространство, либо использовать его в качестве статичной перегородки.

Чаще всего стеллажи используют для хранения книг, причем стоять такой стеллаж может где угодно, даже занимать нефункциональное пространство в коридоре.

Несмотря на многочисленные плюсы солидных книжных шкафов, стеллажи имеют большую популярность, и невысокая стоимость только подкрепляет их преимущество.

Небольшие стеллажи отлично вписываются в прихожую, независимо от ее размеров. Зонты, обувь, перчатки и ключи получают свои постоянные места, и находятся на виду и под рукой.

Стеллаж, установленный на кухне, значительно экономит пространство, ведь можно разместить подвесные, навесные изделия, разместив на них утварь соответственно частоте употребления.

В гостиной красиво выполненный стеллаж может заменить громоздкую стенку, на нем поместится все, от телевизора до книг и мелочей.

Если сделать несколько полок с дверками, то появится возможность расставить бутылки с винами, бокалы, посуду для приема гостей.

Как сделать стеллаж своими руками: варианты изготовления
