Козырек на калитку — варианты и особенности конструкции, самостоятельное изготовление

Возведение крыши

Крыши бывают цельными и разборными. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные части свариваются, а во втором – стягиваются болтами. Кроме этого, конструкции бывают односкатными и двускатными.

Крепление ферм резьбовым соединением

На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. К опорным столбам потребуется приварить куски металлического профиля, таким образом, чтобы получился правильный прямоугольный каркас. Затем, приступаем к сварке стропил. На земле к балке с одной и с другой стороны привариваем куски металлического профиля с шагом в 1 м под углом не более 30º

Важно учитывать, что получившаяся конструкция должна несколько выступать за пределы сваренного верхнего каркаса. Далее размещаем сваренные элементы на опорном прямоугольнике, в местах стыков провариваем

Фермы для кровли

Обшивка кровли

Закончив с установкой каркаса, приступаем к обшивке профнастилом. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропила внахлест друг на друга посредством заклепок, саморезов или болтов.

При самостоятельном изготовлении навеса для машины важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основании точных расчетов. Все эти условия в совокупности с правильным подходом и надлежащим усердием позволят вам соорудить качественный металлический навес

https://youtube.com/watch?v=s3JfpBOw1Dc

Виды материалов для козырьков

Учитывая специфику устройства навеса и помещения, можно правильно определить нужный тип изделия. Также необходимо учитывать вид материи, из которого изготовлен забор и ворота. К деревянному забору подойдет устройство, каркас которого изготовлен из дерева. Строения из металла будут отлично смотреться над калиткой из профнастила. Кованый козырек, построенный над калиткой, подойдет практически ко всем видам навесов.

Крыша навеса может изготавливаться с использованием таких материалов:

• металлочерепица;
• поликарбонат;
• профнастил;
• шифер.

Достойным внимания материалом для того, чтобы сделать навес над калиткой является поликарбонат. С помощью этого упругого и эффектного изделия можно без труда создать устройство самостоятельно.

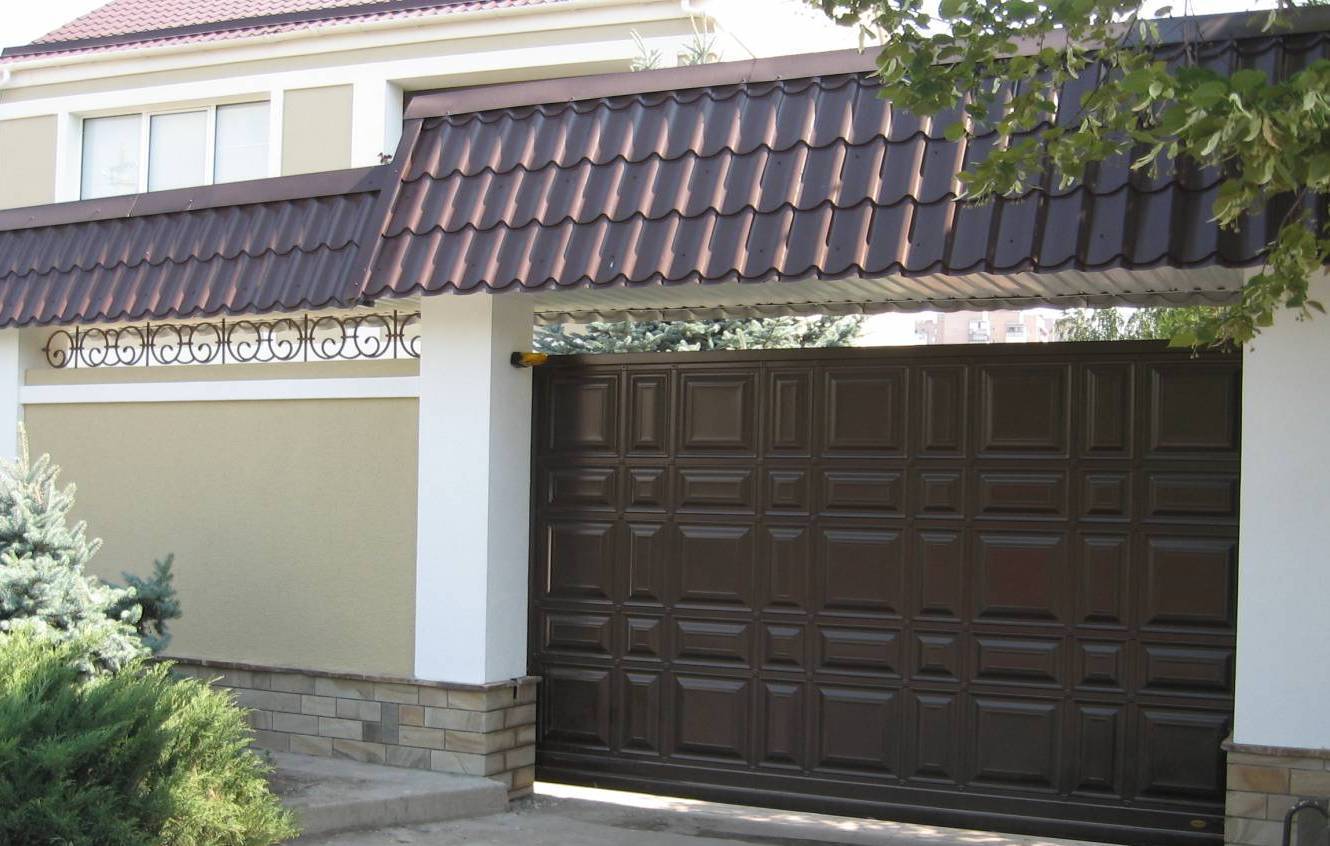

Козырек в форме «домика»

Какие задачи решает козырек над калиткой

Некоторые домовладельцы считают, что козырек — чисто декоративный элемент, присутствие которого никакого практического действия не имеет. У них есть свои причины так думать, и чаще всего они основаны на наблюдении — некоторые конструкции выполнены весьма неумело. Они не способны украсить проход и не выполняют каких-либо практических функций.

Это одновременно и практичный, и декоративный элемент

Однако если козырек спроектирован и собран знающими людьми, практическая польза от него становится очевидной.

Продуманная и грамотно реализованная конструкция способна выполнять разные задачи:

• защита петель, замка и других механизмов от снега и дождя;
• соединение несущих столбов для придания им механической прочности и устойчивости;

• образование навеса, прикрывающего верхнюю часть прохода и снижающего количество снега в зимний период;
• декоративный элемент, украшение и гармоничное сочетание прохода с другими элементами оформления усадьбы.

Некоторые из этих функций могут обладать особой важностью или полностью отсутствовать (например, защита от снега актуальна для северных регионов и практически не имеет значения в южных областях). В отечественных широтах арочный тип навеса самый предпочтительный

В отечественных широтах арочный тип навеса самый предпочтительный

Но чаще всего эти задачи присутствуют в полном объеме и требуют решения. Механическая связка столбов необходима практически всегда, так как нагрузка на вертикальные опоры весьма высока. Кроме того, стоять под дождем и отпирать калитку не слишком приятно, если нет защитного сооружения.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

В частном доме присутствует немало подобных конструкций — навесы, козырьки над входом в дом или постройки служебного назначения. Сооружение козырька позволит решить ряд практических проблем, даст возможность объединить подобные сооружения в единую декоративную группу.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Предназначение входного навеса

Если говорить о строении в целом, навес или козырек над крыльцом состоит из каркаса и кровельного материала (облицовки). Еще могут быть опорные стойки, которые поддерживают наружный край навеса. Они — необязательный элемент. Нужны тогда, когда нет уверенности, что конструкция без дополнительных опор сможет удержать осадки.

Козырек над входом: общее устройство

Под осадками в основном подразумевают снег. В регионах с большим количеством снега можно либо уклон козырька сделать крутым — чтобы снег быстро сходил, либо установить дополнительные опоры. Можно сделать и то, и другое, как обычно и поступают — запас надежности/прочности успокаивает и вселяет уверенность.

Материалы каркаса и стоек

Каркас и опоры козырька над входной дверью делают из:

• металла:
  • стального уголка;
  • полос металла;
  • круглой трубы;
  • профилированной трубы;
• древесины — деревянного бруса.

Металлический прокат разного типа и древесина — вот два материала, которые используют при строительстве козырька над крыльцом

Самый популярный в последнее время материал для изготовления каркаса навеса над крыльцом — профилированная труба. При равных размерах и толщине стенок с круглой трубой (если сравнивать диагональ и диаметр), профиль имеет большую жесткость. При этом он есть самых разных сечений — квадрат и прямоугольник с разными сторонами, его можно гнуть в дуги, он проще в сварке и креплении к стенам, отлично сочетается с элементами традиционной или холодной ковки, по долговечности такой же, как и другие стальные изделия. В общем, именно профилированная труба сегодня в фаворе.

Из чего делают облицовку навеса над крыльцом

Если говорить о материалах для облицовки козырька над крыльцом — тут выбор очень широк. Очень часто навес над входом в дом делают из того же материала, что и кровля. И это правильно, так как в таком случае получается гармоничное оформление дома. При таком решении применяется любой кровельный материал:

• шифер;
• металлочерепица;
  Одинаковым материалом крыт навес над крыльцом и крыша — черепицаСовпадать должен еще и стильМягкая черепица на крыльце и кровлеМеталлочерепица на крыше и козырькеПри совпадении стиля и материала получается гармоничный вид
• мягкая битумная черепица;
• натуральная черепица;

Второй вариант — использовать материал, который применяется в ограде. В этом случае и стиль оформления, и элементы декора должны быть узнаваемыми. Это создаст единый ансамбль с участком. Тут материалы могут быть такими:

• шифер (обычно плоский, но не факт);
• профнастил;
• поликарбонат;
• деревянная доска.

И третий вариант оформления козырька над крыльцом — поставить «нейтральный» по стилю и материалу навес. Сюда можно отнести:

• деревянный навес;
• поликарбонат (необязательно поликарбонат сотовый, есть и листовой);
• листовой пластик;
• стекло.

Поликарбонат сочетается с деревомСмотрится неплохоДлинный козырек не только над крыльцом, но и над входной дорожкой

Реже всего применяют стекло. Использовать надо усиленные виды типа триплекса, а они мало того, что дороги, так еще и весят солидно, так что точно требуются дополнительные подвесы или мощные опорные колонны. А если учесть, что листовой поликарбонат или пластик по внешнему виду мало чем отличается от стекла, становится понятным почему стекло непопулярно.

Формы навесов

Форм козырьков над входной дверью более десятка. Самый простой в изготовлении — односкатный навес. Требует минимум усилий и материалов, а выглядеть может очень неплохо. Минус его в том, что при сходе снега сугроб окажется у вас перед дверью и его срочно надо будет ликвидировать. Такой же «болезнью» страдают другие модели с наклоненными вперед скатами. Это отличные варианты для регионов с малоснежными зимами, но с жарким солнцем — не совсем для наших широт. Хотя, если вас не пугает необходимость срочной уборки снега, можно сделать любой из вариантов.

Формы и названия козырьков над крыльцом

Чуть сложнее сделать двускатный козырек (это который домиком) и простую арку. Они хороши тем, что сошедший снег оказывается по бокам от входа и, даже при большом его количестве, нет необходимости срочно его убирать. Так что для регионов с большим количеством снега, это лучшие модели.

Что это такое и зачем нужны?

Козырек на забор представляет собой обязательный атрибут ограждающей конструкции, который препятствует преждевременному разрушению забора под действием неблагоприятных атмосферных факторов. Столбы в заборах играют доминирующую роль, к ним крепятся все секции заграждения, поэтому они требуют максимальной защиты — для этого и используются колпаки. Кроме того, они позволяют сделать стильные акценты в дизайне ограждения и заграждение на общем фоне участка. Козырьки на заборы своим видом похожи на пирамиду, в ней можно обозначить несколько блоков.

• Верхний со скатами — обеспечивает своевременный отток воды и препятствует её проникновению к основанию опоры. Скаты предусматривают желобки, облегчающие выведение воды.
• Нижний — используется для закрепления на столбах. Так называемой «юбкой» колпак насаживают на опору, обычно она незаметна под верхней частью.
• За счёт надежной посадки обеспечивается максимальная защита забора от внешних атмосферных воздействий.

К основным функциям такого колпака относят такие.

• Защита ограждений от проникновения воды и от намерзания ледяных пластов, способных разрушить кирпичную кладку в швах.
• Безопасное проведение внутри опорных конструкций электрических кабелей при подключении осветительных приборов, систем охраны и камер наблюдения.
• При использовании козырьков конусообразной формы они дополнительно создают защиту от незаконного проникновения извне.
• Украшение ограждения — обычно козырьки выпускают в один тон колеру ограждения либо делают контрастными.

Забор, даже если он выполнен из высококачественного кирпича либо бетона, без эффективной защиты от влаги постепенно начнет разрушаться. Дождевая и талая вода начинают вымывать из него строительный раствор. А при понижении температуры влага в порах промерзает и, в соответствии с законами физики, расширяется — это приводит к появлению глубоких трещин. Уже через год использования ограждения будет не таким, как сразу после его строительства. С каждым новым циклом заморозки и последующего оттаивания разрушения будут только усугубляться — это естественные процессы, которые получили название «атмосферной эрозии».

Для борьбы с ними и предназначены колпаки. Они позволяют увеличить период эксплуатации ограждающих конструкций и свести к минимуму необходимость их частого ремонта. Эстетическая функция козырьков столь же значима, как и защитная. Накладки выполняют в самых нетрадиционных формах — в виде башен, домиков и даже китайских пагод. Они могут быть полукруглыми, куполо- или конусообразными, a также двускатными.

Изготовление односкатной конструкции

1. Габариты элемента рассчитывают, исходя из площади крыльца с учетом уклона конструкции в пределах 20 градусов. Для обеспечения полноценного укрытия крылечка, габариты конструкции высчитывают на 30-50 см больше крыльца.
2. После изготовления основы, ее крепят в нужном месте. Специалисты рекомендуют зафиксировать настенную балку и откосы при помощи анкерных болтов.
3. На каркас прикручивают реечную обрешетку для металлочерепицы или профлиста. Для мягкой кровли рекомендуется использовать сплошную основу.
4. Следующим этапом работы будет крепление кровли, верхней планки и детали для водостока.
5. Части конструкции следует покрыть защитными составами для продления срока эксплуатации изделия.

Металлический козырек рекомендуется дополнить оригинальными ажурными упорными элементами.

Особенности упоров

Назначение стопоров – служить своеобразной задвижкой в открытом состоянии створок ворот. В рабочем положении упоры для гаражных ворот не позволяют ветру закрыть створку. Стержень упирается в грунт, фиксируя на месте раму. При закрывании упорный механизм поднимается и не мешает свободному движению. Магазины предлагают упор для ворот DMX 8822 350 мм и аналогичную конструкцию с коротким стержнем 250х14 мм st250.

Модель на воротах

Механизмы состоят из следующих элементов:

• скоба с отверстиями для крепления к створке саморезами;
• штырь;
• пружина.

Скоба представляет круглую пластину, согнутую П-образно. Внутрь ее вставлена трубка толщиной 14 мм. К П-образной пластине она крепится болтом, выполняющим роль оси вращения. Пружина закреплена в месте прилегания скобы к двери и зафиксирована на трубке упора. На нижнем конце штыря надета резиновая накладка. В нерабочем состоянии ножка поднимается и удерживается пружиной. Упоры выпускаются с размером штыря 350 мм и 250 мм. Последняя модель с коротким штырем, дверная.

Пружинный стопорный механизм

По аналогии с готовыми моделями делается самодельный упор для гаражных ворот. Он под углом упирается в землю, не позволяя закрыться створке ворот от ветра.

Готовые антиветры имеют красивый вид, покрытие под позолоту. Их можно установить за считанные минуты. Стоимость покупки менее 500 руб. Благодаря резиновым накладкам, ножки не царапают пол и не скользят по грунту.

Самодельные стопорные конструкции для ворот гаража выглядят хуже, но прочнее покупных и способны выдержать большие нагрузки. Их можно приваривать к металлическим рамам.

Схема монтажа на ворота гаража

Покупные, а также большинство самодельных упоров не дают створке закрыться. Если ворота открыты не полностью, то ветер может распахнуть их.

Выбор материала

Для изготовления козырька могут быть использованы разные материалы:

• металл;
• древесина;
• поликарбонат;
• листовое железо;
• металлочерепица;
• профнастил;
• шифер.

У каждого есть преимущества и недостатки перед другими, поэтому выбор в каждом случае строительства индивидуальный.

Пример металлического навеса

Необходимо иметь в виду, что в составе деталей козырька присутствуют две основные части: несущая конструкция и навес. Для опорной системы обычно используются металлические элементы — уголок, трубы круглого или прямоугольного сечения и т. д.

Не меньшей популярностью пользуются деревянные несущие конструкции. Они хорошо вписываются в общий облик деревянных ограждений и обладают высокой ремонтопригодностью.

Для того чтобы определиться с выбором материала, необходимо сначала подобрать дизайн козырька. Здесь могут помочь фото готовых изделий, которые несложно найти в сети по соответствующему запросу. Они могут дать немало идей для создания собственного дизайна козырька.

Металлические козырьки бывают сварными, коваными, а еще сборными

Можно просто скопировать приглянувшуюся конструкцию, чтобы не тратить время на разработку собственного проекта.

Как сделать козырек над крыльцом, поэтапная инструкция

Как соединить козырек над крыльцом и стену дома

Односкатный навес с опорами

После того как вопрос с выбором конструкции навеса над крылечком решен, можно перейти к рассмотрению его основных элементов. Сначала коротко ознакомимся с достаточно простым односкатным козырьком, выполненным в виде навеса с двумя опорными колоннами.

При расчете его элементов необходимо будет учесть следующие моменты.

Вся односкатная конструкция с опорами, помимо веса кровли, должна выдерживать массу скапливающегося на ней снега (это требование относится и к облегченному козырьковому варианту).

Обязательно нужно предусмотреть систему сбора и отвода стоков. Также потребуется основательно продумать вопрос гидроизоляции крыши и подобрать подходящий кровельный материал (шифер, листовой металл или поликарбонат).

Добавим к этому, что следует правильно рассчитать уклон конструкции, опирающейся на две наружные колонны. Для обеспечения нормального стока дождевой воды этот показатель должен быть не менее 20 °.

Для уточнения окончательных габаритов навеса над крыльцом рекомендуется разложить уже закупленный кровельный материал на земле (обязательно – с учетом нахлестов) и обмерить образовавшуюся фигуру. Полученный результат и является реальным размером будущего сооружения.

Зачем нужно устанавливать навесы над заборами или калитками?

Перед тем, как сделать козырек над гаражом или калиткой, необходимо ответить на вопрос, зачем в принципе нужно эта конструкция. Множество людей недооценивают необходимость подобных конструкции, считают это лишней тратой времени, денег

Следует обратить внимание на то, что козырьки над калиткой имеют некоторые полезные функции, а именно:

1. защитную. Отлично сохраняет дверь и ворота от возможных негативных влияний природных явлений. Козырек уберегает замочную скважину от попадания дождевой воды, что значительно увеличивает срок службы замка. Эта функция имеет особенное значение в зимнюю пору, когда морозы сменяются дождями, и наоборот. Тогда попавшая вода может превратиться в лед, а для открытия двери придется потратить много времени и сил;
2. декоративную. На сегодняшний день существует огромное количество навесов, которые могут сделать фасад участка интересным, оригинальным, привнести в ограждение некую изюминку;
3. предоставляет возможность комфортно переждать непогоду, защититься от яркого солнца или от сильного дождя, при этом свободно открывая двери.

Таким образом, козырек над воротами или калиткой станет не только красивым элементом, но и достаточно практичным, выгодным решением. Такие конструкции могут быть изготовлены из различных материалов, но большей популярностью пользуется поликарбонат. Он не только имеет привлекательный вид, длительный срок службы, но также приемлемую стоимость.

козырек

Выбор формы

Изделия из поликарбоната могут иметь любую форму, поэтому каким будет козырек, полностью зависит от пожеланий мастера. Но если опыта недостаточно, то лучше устанавливать простые конструкции.

Можно выделить самые популярные варианты:

1. Односкатные. Очень простой, легкий и практичный козырек. Но в северных регионах с сильными морозами и снегопадами рекомендовано устанавливать его под уклоном 20°.
2. Двускатные. Преимущества таких укрытий в простоте установки и надежности. Навес отлично защищает от снега и дождя.
3. Арочные. Очень популярный вариант, который привлекает многих красивым видом и простой сборкой.
4. Прямые с подзором. Для таких навесов подойдут только монолитные или толстые сотовые виды поликарбоната, которые стоят гораздо дороже простых.

Деревянный козырек

В чем их отличие от навесов

Навесы и козырьки являются востребованными конструкциями в современной архитектуре. Данные сооружения имеют схожие черты, поэтому их часто путают. Но существуют важные различия, указанные в статье «Козырьки и навесы – в чем разница?».

При рассмотрении козырьков и навесов, расположенных над входом следует выделить следующие отличия:

1. Козырьки закрепляются к стене с помощью кронштейнов, навесы имеют дополнительные опоры, столбы(стойки).
2. Козырьки обладают небольшими размерами, навесы могут иметь различные габариты.
3. Кованый козырек на вход защищает от погодных явлений, навес служит для обустройства зоны отдыха, парковки для автомобилей. Конструкции выполняют различные функции.

Нужен ли козырек

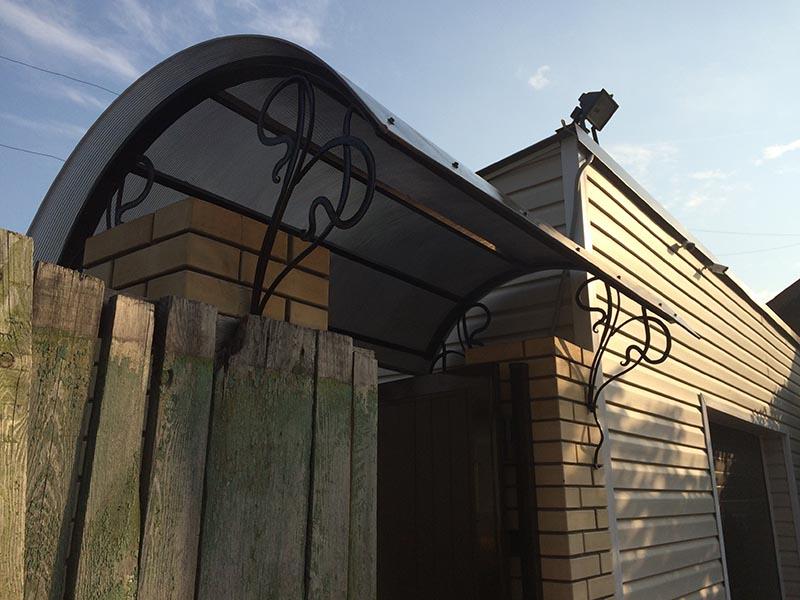

Арочный тип изделия

Учитывая погодные условия, а снега и дожди не исключены, стоит позаботиться о том, чтобы повысить срок эксплуатации калитки и ее составляющих механизмов. Деревянные калитки дольше сохранят свой первозданный вид, так как под козырьком влага не будет попадать непосредственно на калитку, петли и замок. У металлических калиток тоже есть слабые места, склонность к коррозии и выгорание ее покрытия на солнце. Поэтому козырек можно смело отнести к защитному и даже необходимому атрибуту калитки.

Даже хозяева или их гости будут чувствовать себя комфортней под проливным дождем или колючим снегом в поисках ключей от замка калитки, или в ожидании того, когда ему откроют заветную дверь. Согласитесь, сумка и зонтик очень мешают, когда хочется быстро отыскать ключи от замка калитки.

Ну и немаловажная причина установить козырек над калиткой – это создание законченного вида всего оградительного сооружения. Аккуратный, прекрасно гармонирующий со всеми элементами ограждения козырек прекрасно дополнит общую картину вашей территории. Убедительно? Тогда приступим к разработке формы и изготовлению вашего козырька вместе.

Делаем козырек

Следует отметить, что самым используемым способом конструирования навеса является арочный из поликарбоната. На том примере удобнее и информативнее всего рассмотреть этапы самостоятельной сборки. После выбора формы и подготовки чертежа можно начинать изготовление и монтаж.

Что нам потребуется для работы

Чтобы сделать навес над калиткой или воротами потребуются:

• труба из стали в форме прямоугольника или квадрата – оптимальный размер 15 на 15 см;
• поликарбонат – им перекрывают козырек;
• прут из металла – круглый или квадратный, для создания элементов ковки;
• сварочные электроды;
• крепления для поликарбоната;
• грунтовка для деталей из металла;
• краска;
• болты анкерные;
• диски отрезные для металла.

Подготовительный этап

Сначала следует разработать эскиз будущей детали, продумать возможности и способы монтажа. Навес не должен нагружать опоры, вес должен быть соизмеримым с основанием. Прежде чем утвердить эскиз, включающий кованые элементы, требуется приобрести эти элементы, так как их попросту можно не найти в магазинах. Не всегда желаемое соответствует реальности, поэтому потребуется учитывать ассортимент специализированных магазинов.

Обычно поликарбонатный навес сооружается в форме арки, горки или домика.

Каждый из вариантов вполне простой в реализации, но все требуют внимательности и точности при расчетах. Дополнение козырька ковкой украсит любую форму, сделает элемент уникальным, эстетически привлекательным, имеющим индивидуальный неповторимый узор.

Навес несложно поставить самостоятельно, сэкономив на работе мастера. Она может быть практически любого выбранного оттенка. Кроме цветов его можно сделать просто прозрачным, чтобы ненавязчиво подчеркнуть эстетику кованых элементов.

Большой козырек

Переходим к монтажу

Сначала требуется подготовить раму П-образной формы. Это каркас. Когда он готов, то к нему приваривается козырек выбранной формы.

Последовательность действий выполняется строго по установленной схеме:

1. Конструирование основы – рамы. Посредством аппарата для сварки соединяются три профиля из металла в форме буквы П. Полученная конструкция надежно закрепляется на опорах калитки, не перегружая их.
2. К подготовленному каркасу приваривается вылет козырька. На нем и будет крепиться крыша. Вылет находится перпендикулярно по отношению к верхнему профилю. Если конструкция односторонняя, то защищает лишь одну сторону. Лучше монтировать вылет, который будет равномерно защищать обе стороны от входа.
3. Теперь монтируются элементы декора – кованые детали, решетки с узорами. В промежутках вылетов и стоек при помощи сварки закрепляются уголки, чтобы добавить раме жесткости.

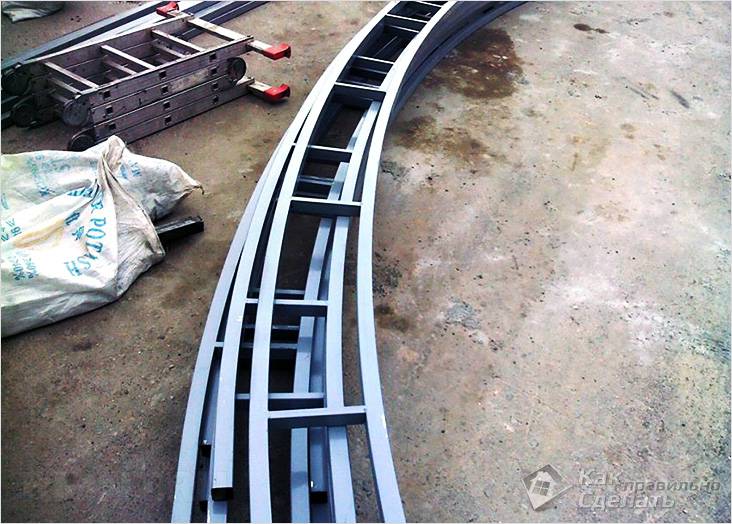

4. Поле завершения процесса сборки рамы начинают изготавливать 2 полукруглые детали. Можно взять тонкий металлический профиль, согнув с помощью трубогиба. Если данного устройства нет, то достаточно использовать обыкновенные тиски, газовый ключ, вручную придавая трубе необходимую полукруглую форму.
5. Теперь приступают к сборке навеса. Подготовленные изогнутые профили крепятся сваркой к вылетам от каркаса. По длине их еще дополнительно крепят трубами. Когда работа завершена, места сварки нужно тщательно зачистить.
6. Подготовка листов поликарбоната к обшивке. Их, нарезают по установленной ширине и длине. Для нарезки при толщине менее 8 мм подходит обычный заточенный нож. Более плотные элементы вырезаются с помощью циркулярной пилы.
7. Готовые разрезанные листы правильно закрепляются к основанию из металла саморезами, термошайбой. Снимать защитную пленку с поликарбоната можно только завершения сборки, так как легко поддается царапанию.

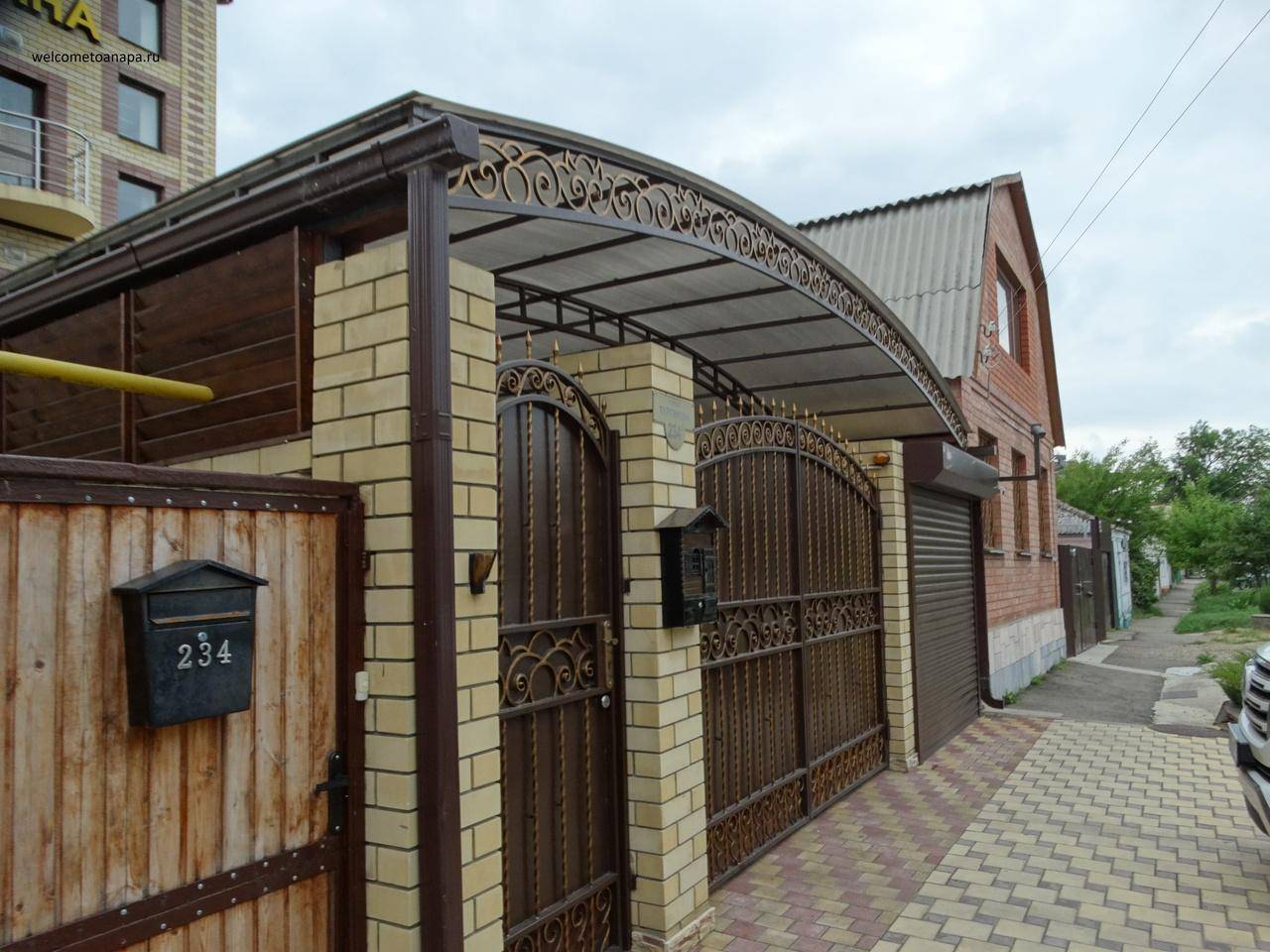

Готовый красивый козырек в дополнение к каменным опорам В завершение проводится грунтование элементов навеса, изготовленных из металла, потом красят при необходимости. Теперь сборка и монтаж окончательно завершены.

Самостоятельный монтаж козырька над гаражом

Прежде чем сделать козырек над гаражом, нужно подготовить те инструменты, которые могут понадобиться. Это:

• Прибор для снятия мерок – рулетка или другой измеритель.
• Болгарка с набором дисков.
• Перфоратор с набором сверл.
• Ножницы по металлу.
• Расходный материал для крепления.
• Сварочный аппарат.
• Шуруповерт.

После подготовки всего необходимого нужно выполнить на бумаге проект будущего козырька с указанием его конструкции, расположения и всех размеров. В соответствии с этим документом будет производиться дальнейший монтаж конструкции.

Устройство односкатного козырька

Главным критерием при установке такого вида навеса является установка его в той точке, которая ближе всего находится к верхушке ворот, но так, чтобы была возможность беспрепятственного открывания. Далее работы проводятся по следующей технологии:

1. Произведение замеров того участка, который необходимо оснастить козырьком.
2. Готовое значение увеличиваем еще на 0,6 м, чтобы можно было сделать дополнительные зазоры по 30 см.
3. Определение длины ската козырька. При этом стоит помнить о том, что его уклон должен быть более 15 градусов.
4. Изготовление балок наружного и пристенного типа в соответствии с замерами и соединение их торцевыми планками.
5. Изготовление подкосов- опор. Две стороны получившегося треугольника будут соответствовать высоте всей конструкции и длине скоса. Что касается третьей, то ее можно сделать и меньше по размеру.
6. Крепление к стене анкерами в предварительно подготовленные отверстия.
7. Установка сделанного каркаса на подкосы.
8. Монтаж обрешетки на козырьке. Размеры ячеек в обрешетке прописаны в инструкции к кровельному материалу и могут иметь различные значения.
9. Крепление кровельного материала к обрешетке при помощи саморезов с резиновой прокладкой.
10. Герметизация места примыкания навеса к стене.

Устройство двускатного козырька

Если необходимо сделать такую конструкцию, которая будет отводить снежный покров и осадки от ворот, то двускатный козырек как раз прекрасно для этого подойдет. Помимо этого, такая конструкция отлично защитит вход от ветра. Для получения качественной конструкции козырька нужно действовать по следующему алгоритму:

1. Проведение замеров таким же образом, как в предыдущем случае с добавлением длины на зазоры.
2. Определение высоты конструкции.
3. Подсчет длины ската. Для этого нужно провести небольшие мыслительные операции. В частности, квадрат показателя высоты прибавляется к квадрату половины длины основания.
4. Выполнение чертежа и расчет общей длины вылета.
5. Выбор опоры для конструкции. В ее качестве могут выступать столбики или кронштейны. В случае с кронштейнами их изготовление проводится из прямоугольных треугольников, причем сторона, на которой будет располагаться каркас, должна быть равна показателю длины вылета. Данная конструкция прикручивается к стене саморезами или анкерами. В случае со столбиками необходимо будет выполнить две ямки, глубина которых равна от 30 до 50 см и зацементировать их, тем самым укрепив.
6. Изготовление 2 пар стропил. Расчет угла соединения идет в соответствии с длиной ската и шириной всей конструкции.
7. Укрепление стропил ригелями.
8. Соединение при помощи перемычек у основания и конька.
9. Закрепление полученного треугольника на опоры или кронштейны.
10. Крепление стропил к стене.
11. Монтаж обрешетки и настила в соответствии с используемым кровельным покрытием.

Устройство арочного козырька

Такая конструкция придаст завершенности внешнему виду здания и сделает его более солидным. Для монтажа необходимо соблюдать инструкцию:

1. Определение размеров в соответствии с пожеланиями.
2. Изготовление дуг для каркаса из квадратного металлического профиля с сечением от 12 до 16 мм. Дуг нужно ровно столько, сколько вместится на выбранную длину выхода. Небольшой козырек можно изготовить с использованием всего двух дуг.

Устройство куполообразного козырька

Такой навес является более сложным в монтаже. Большинство действий, которые нужно выполнить, описаны в предыдущих вариантах монтажа навесов, но есть и определенные нюансы:

1. Изготовление одной дуги, которая станет пристенной.
2. Изготовление основания для дуги путем соединения двух концов.
3. Определение показателя вылета.
4. Выгибание дуги с таким радиусом, который по показателю равен вылету.
5. Приваривание дуги в перпендикулярной плоскости с пристенной. В результате правильных действий получается некая часть шара.
6. Отведение меридиан от пристенной дуги к концу вылета. Их количество рассчитывается индивидуально.
7. Закрепление на стену и покрытие кровельным материалом.

Козырек над крыльцом чертеж. Пошаговое руководство по созданию козырька над входом с чертежом

Определившись с материалом и примерно продумав дизайн навеса, нужно переходить к самому главному этапу — определению размеров. Длина вашего козырька и ширина должны накрывать площадь, которая в этом нуждается, по вашему мнению. От этого и зависит определение нужных размеров. Для примера возьмем каркас 99х150х183 см.

Для работы приготовим:

1. эскиз конструкции;
2. строительные принадлежности (стропила, молоток, дрель, уровень, рулетку, дюбеля, гвозди, шурупы и болты, пилу и др.);
3. дерево — сосновые брусья;
4. выбранный материал для покрытия козырька.

Чертеж козырька над входом, который мы возьмем за основу для нашего пошагового руководства. Все единицы указаны в сантиметрах, так что проблем возникнуть не должно

Итак, начнем собирать и монтировать наш козырек.

Шаг 1: Вырезка брусьев

Эскиз конструкции лучше начертить заранее, а после заняться подготовкой деревянных брусьев для козырька. Все деревянные детали стоит обработать специальными растворами от плесени, сырости и возможного воспламенения.

Итак, обрабатываем наши деревянные детали средствами для защиты древесины от внешних воздействий и начинаем разметку на стене, где в будущем располагаться наш козырек

Вырезаем 19 деталей по чертежу.

Шаг 2: Подготовка отверстий и закрепление несущих брусьев

На стене с помощью уровня размечаем место креплений — по 2 на каждой стороне. Затем сверлим отверстия для закрепления несущих брусьев, прикладываем их и привинчиваем дюбелями к стене.

Заканчиваем разметку и приступаем к сверлению отверстий. Сверло выбирайте в зависимости от того, какие дюбеля вы будете использовать

На заметку: дюбеля лучше вкручивать в зазенкованные отверстия на брусьях, чтобы головка шурупа не выступала снаружи.

Шаг 3: Сбор опорной рамы

Нижние укосины и боковые перпендикулярные элементы верхней обвязки собираем вместе, используя шиповые соединения и саморезы. Рамными дюбелями крепим стропильную конструкцию к стене. Верхние края стропил устанавливаем на раму опорную, а нижние — на боковые брусья верхней обвязки.

Устанавливаем несущие брусья. Используйте уровень для того, чтобы ваша конструкция получилась ровной

Шаг 4: Завершающая установка боковых стропил

Укороченные боковые брусья соединяем с угловыми стропилами. Все крепим саморезами.

Шаг за шагом, продолжаем создание козырька

Шаг 5: Кровля козырька

Теперь пришло время накрыть наш навесный каркас кровельным материалом, который вы для себя выбрали. Для данного варианта отлично подойдет профнастил, мягкая черепица или поликарбонат.

Установив и закрепив все основные детали каркаса, приступаем к установки кровли. Тут все просто, крепим саморезами выбранный материал к каркасу козырька и все готово

Теперь сами вы можете видеть, что соорудить навес над крыльцом своими руками можно быстро, красиво и не дорого. Главное — точно определить дизайн и параметры всех деталей козырька. Используйте качественные, надежные инструменты и материалы, и ваш навес на долгие годы защитит ваше крыльцо от непогоды. Желаем удачи!
