Распашные ворота из сэндвич панелей

Делаем ворота самостоятельно

Гаражные ворота из сэндвич панелей установить не сложно, однако следует выполнять определенную последовательность и стоит прислушаться к некоторым советам. Инструкция в этом поможет.

Установка крепежной рамы

Для жесткого крепления надо сделать крепежную раму по проему. Ворота должны стоять прочно и не вибрировать. Здесь можно окантовку сделать швеллером, так же есть возможность бетонирования столбов, это в основном подойдет для металлических конструкций.

Кроме того, сделать все это не получится человеку, у которого нет знаний в этой области, поэтому если вы любитель, то нужно отдавать предпочтение первому варианту, он отличается высоким качеством. А по сроку службы не будет уступать кирпичным столбам никогда, учитывайте это.

Итак:

• Гаражные распашные ворота из сэндвич панелей надо крепить в ровном проеме. Ведь панели уже есть и они правильной формы. Поэтому при установке обвязки следите за правильной конфигурацией. Пользуйтесь отвесом и уровнем.
• Если вы ставите столбы, то надо помнить, что бетону всегда нужно давать время, чтобы он как следует схватился и засох, обычно недели на это хватает. За этот период времени вы должны подготовить профилированные трубы, избавляясь тем самым от коррозии и налетов, причем сделать это нужно обязательно. Легче и проще всего такая операция выполняется с помощью обычной болгарки, так что проблем не будет.

После того, как бетон засохнет, можно начинать выполнять сварку, для этого вам необходимо воспользоваться профильной трубой, к ней и нужно приваривать внутреннюю трубу, она, в свою очередь, должна обладать нужными размерами.

• В том случае, если требуется исключительно односторонняя зашивка, труба крепится ближе к краю, ведь это важнейшее условие. Причем приварить трубу нужно небольшими прихватами, а значит, нужно соблюдать внимательность и аккуратность.
• Как только рама будет готова, ее нужно прошлифовать тщательным образом, далее наносится последний слой грунтовки на полотно, — все легко и просто, если выполнять каждый этап работы тщательно и качественно.

Зашивание сэндвич — панелями. Важные нюансы

После того, как вы станете осуществлять покраску панелей и краска высохнет, можно заниматься зашиванием полотна. На самом деле, провести такую работу можно с особой легкостью, если делать все правильно и тщательно.

• Профиль нужно нарезать правильно, для этого используются соответствующие размеры распашных ворот, ведь о них вам будет известно.
• Сначала нарезаем металл в нужный размер и прихватываем между собой. Именно прихватываем. Так делаем две рамы.
• После этого примеряем их в проеме. Если потребуется, делается рихтовка.
• Теперь уже делаем сварку окончательно.
• Из профиля нужно сварить раму, зачищая сварочные швы тщательным образом.

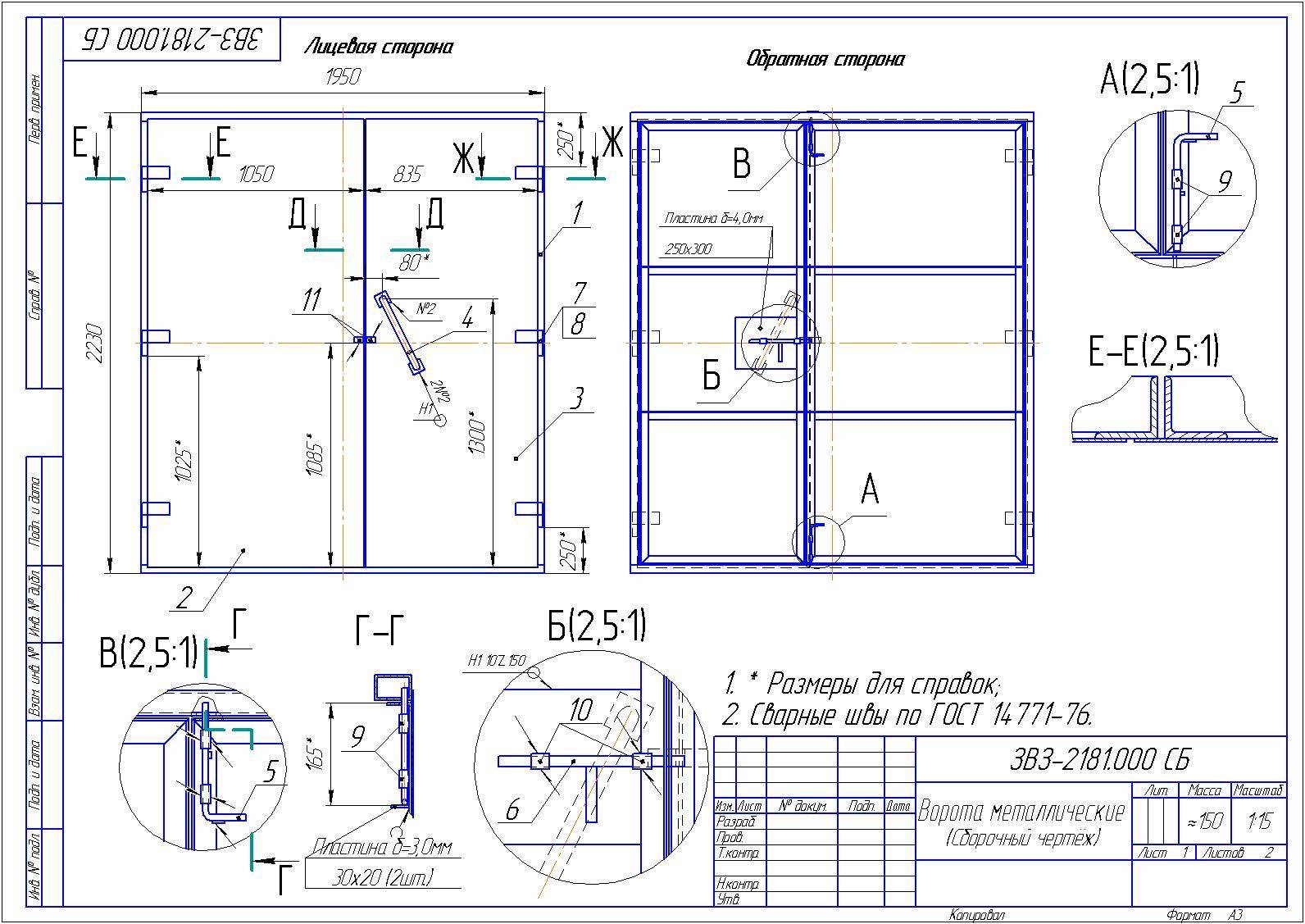

• Каркас нужно изготавливать правильно, по чертежу, а значит, вы должны быть внимательными, причем, для обеих створок по отдельности.
• На раме нужно закрепить плиту, для этого используйте саморезы, так как они способны обеспечить надежное и прочное крепление.
• Все, что остается сделать, так это приварить правильно петли и установить сами ворота. Специалисты рекомендуют снимать упаковочный материал с панелей исключительно тогда, когда будет завершен монтаж, поэтому постарайтесь учесть и это условие.

Теперь вы знаете, что изготовить распашные ворота своими руками возможно. Всего лишь нужно иметь навыки и опыт в данной сфере, иметь под рукой соответствующие и необходимые материалы, и ворота будут служить долгое время.

Ведь сегодня такой конструкции отдают предпочтение многие люди, что теперь наверняка пожелаете сделать и вы. Цена их будет не высокая, и инструкция поможет все сделать правильно.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Технические требования

Как и любые строительные работы, обустройство ограды и ворот производится строго по нормативам и правилам:

• Ровная поверхность площадки по всему радиусу открывания, малейшее препятствие может привести к заклиниванию и поломке привода.
• Ширина въезда и полотна створок должна быть достаточной для безопасного и свободного проезда транспорта. Для легковых это 3,5м, для грузовых рекомендуется 4 м.
• Нормы пожарной безопасности требуют ширины ворот не менее 4 м, если дом расположен вдали от перекрестка.
• Минимальная высота створок – 1,8 м.
• Внешний вид и оформление должно гармонировать с общим видом улицы и дома.
• Ворота должны быть оборудованы всеми необходимыми системами безопасности, предупреждающими знаками и табличками.

Зашивание сэндвич-панелями

После того как высохла краска, можно уже приступить к зашиванию полотна

Следует обратить внимание на то, что для таких ворот используются специальные панели со стальным покрытием. Внутри такие плиты состоят из базальтовой или стеклянной минеральной ваты

Такой наполнитель обеспечивает теплоизоляцию, что особенно важно при установке распашных ворот для гаража

Они прикручиваются к раме с помощью обычных саморезов. Здесь можно проявить всю свою фантазию и сделать все необычно и оригинально. Главное помнить, что пленку с сэндвич-панелей нужно снимать уже после их монтажа.

Таким образом, сделать самостоятельно распашные ворота достаточно просто. Для этого необходимо иметь базовые знания в строительстве и иметь все необходимые расходные материалы под рукой. Распашные ворота их сэндвич-панелей будут радовать глаз долгие годы.

При выборе ограждения для загородного коттеджа следует выделить распашные ворота из сэндвич панелей. Основное их преимущество – стильный и привлекательный вид, который хорошо сочетается с фасадом.

Идея оформления

В качестве опор, на которые навешивается панель распашных ворот, выступает стандартный металлический профиль. Также могут быть использованы кирпичные или каменные столбы. Для повышения жесткости и ветроустойчивости конструкций из кирпича или камня внутрь помещают металлическую арматуру. На установленных опорах монтируют крепление, на которое и навешиваются створки.

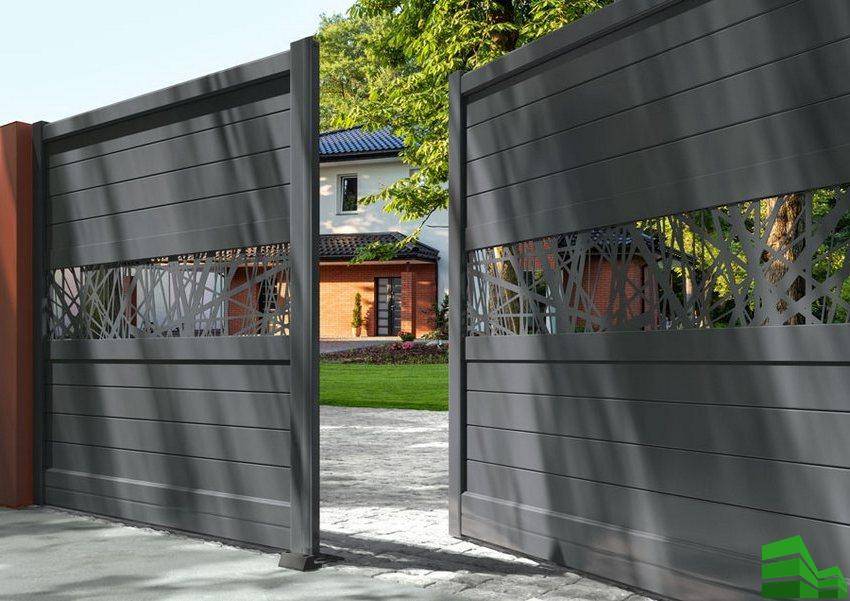

Горизонтальное размещение

Для изготовления полотна створок используют разные материалы. Самыми распространенными из них являются сэндвич-панели. Они придают распашной конструкции ворот дополнительную жесткость и ветроустойчивость. Другим существенным плюсом такого материала является разнообразие дизайнерских и цветовых решений, сочетающихся с фасадом любого вида.

Сэндвич с алюминиевым заполнением

Для защиты от влияния влаги и ультрафиолетового излучения конструкцию ворот окрашивают антикоррозийными средствами с применением технологии многоуровневой покраски.

Фото ворот на даче представлено ниже.

Модель DoorHan

Главные достоинства ворот

Распашные ворота изготавливают из различного материала. Однако наиболее популярной является секционная модель из сендвич панелей.

Варианты заполнения обшивки

В зависимости от метода применения существуют следующие типы изделия:

• бытовой;
• промышленный.

Многообразие цвета

Их главные преимущества:

1. Простой монтаж. Специалисты достаточно быстро проведут работы по установке ворот с соблюдением необходимых правил, что исключит в дальнейшем выход системы из строя.
2. Безопасность и надежность. Благодаря жесткости конструкции использование распашной системы является безопасным, а прочность панелей защищает от несанкционированного проникновения.
3. Хорошие эксплуатационные качества. Благодаря установке автоматики дистанционного управления ворота открываются легко и бесшумно. Конструкция может прослужить до 15 лет, не теряя при этом привлекательного внешнего вида. При частичном повреждении панелей возможна их замена без полного демонтажа секции ворот.
4. Легкий вес изделия. Благодаря хорошей жесткости конструкции ее вес может оставаться небольшим, что обеспечивает легкую транспортировку ворот и их быструю установку. Распашные промышленные ворота отлично выдерживают порывы ветра, влияние осадков и ультрафиолетовых лучей, а также имеют отличные антикоррозийные свойства.
5. Аккуратный внешний вид. Ворота в большинстве случаев изготавливают в коричневом цвете. Но при желании их можно окрасить в любой другой цвет, который будет гармонировать с фасадом и общим видом ограды.
6. Противопожарные свойства. Это позволяет устанавливать их на гараж. При возгорании в помещении или на улице изделие не загорится и не расплавится, не выпуская или не впуская огонь.

Сочетание с ковкой

Еще одним плюсом использования ворот из сэндвич панелей является их свойство сохранять тепло. Поэтому широко применяется их гаражный вариант. Такие ворота хорошо поддерживают нужный температурный режим внутри помещения, а благодаря алюминиевому профилю они имеют небольшой вес, что делает простой их установку.

Имитация дерева

Типы сэндвич панелей

Сэндвич панель представляет собой многослойную бескаркасную конструкцию. Панели различают по своему назначению на следующие виды:

• кровельные;
• стеновые, которые используют при изготовлении ворот.

Макет будущего изделия

При производстве сэндвич-панелей применяют такие типы наполнителей:

Состав панели

Для большей надежности и стойкости панелей к воздействию окружающей среды используют комбинированный утеплитель, включающий несколько слоев различных наполнителей.

Материалы

На выбор материала, из которого изготовлены ворота влияют следующие факторы:

• Назначение, место установки.
• Тип управления – ручное или автоматическое.
• Общий архитектурный замысел, гармоничное сочетание с остальной оградой или контраст.
• Ветровые нагрузки, парусность, другие внешние факторы.

Легкие ворота из профнастила или поликарбоната, а также металлические сварные решетчатые, сетчатые, с натянутой стальной сеткой на металлической рамке из профтрубы или из евроштакетника чаще всего применяются в конструкциях, управляемых автоматикой, тогда створки легко открываются и закрываются. Ворота из штакетника крепятся быстро и нарядно выглядят.

Деревянные створки смотрятся более экологично и внушительно
, но менее прочны, так как древесина подвержена влиянию агрессивной внешней среды и со временем способна разрушаться. Солнце и влага, попадая на древесину, делают ее благоприятной средой для развития бактерий, грибков, насекомых, начинается процесс гниения. Чтобы придать этому материалу устойчивость, его пропитывают антисептиками и гидрофобными составами, покрывают лаками для внешних работ или красками. Выбираются бруски из более прочных пород деревьев, например, дуба.

Металлический профиль и стальные или алюминиевые листы можно увидеть на всех гаражах страны, часто их ставят на уличные ворота оград различных территорий, организаций и частных домов. Очень выразительно и нарядно смотрятся кованые ворота или металлические с решетчатыми элементами для облегчения конструкции. Стоимость таких ворот выше, чем обычных без декора, но и результат впечатлит гостей и соседей.

Профлист сейчас очень популярен в качестве материала для обшивки створок.

Он обладает несомненными достоинствами:

Малый вес – важное свойство для работы автоматики.
Финансовая доступность.
Практичность и прочность профлиста благодаря профилированию и покрытию.
Легкость резки и монтажа, быстрая установка.
Огромный ассортимент фактур и цветов, эффектов, например, имитация дерева, камня, покрытые светящейся или термоиндикационной краской, возможность нанесения любых принтов.

Из современных вариантов можно выделить ворота с поликарбонатом, пластиковые, пленочные, которые сохраняют микроклимат в производственных помещениях.

Возможны также комбинации различных материалов. Для каркаса можно использовать профиль, а створки обшить деревом, ПВХ, древесно-полимерным композитом. Металлические листы красиво смотрятся с коваными элементами и декоративными планками наверху.

Опорные столбы ворот изготавливаются из металлической трубы, которая усиливает столб, обеспечивает устойчивость конструкции и принимает основные нагрузки. Вокруг трубы может быть кирпичная кладка либо бетонный монолит.

Монтаж ворот своими руками: пошаговая инструкция

Из-за простой конструкции и легкой установки несложно установить ворота из сэндвича своими руками. Для начала следует подготовить материалы, к которым относят:

• непосредственно сами панели из алюминия или стали;
• металлические уголки сечением 65 мм;
• профиль 100х100 мм;
• навесные петли;
• расходные материалы для установки опор (щебень, песок, цемент).

Варианты производства

Для любого типа ворот на участке, в том числе распашных, требуются устойчивые опоры. Работы по их установке включают следующие этапы:

1. Сначала выкапывают ямы под опоры. Их может быть две или три, что обусловлено наличием или отсутствием калитки. Глубина ям может колебаться от 1 до 2,5 метров в зависимости от состояния почвы. На дно укладывают песок и мелкий щебень и хорошо утрамбовывают.
2. Далее готовят раствор для заливки опор. При этом используют цемент и песок.
3. В подготовленные ямы вставляют металлический профиль сечением 100х100 мм. Материал из металла обеспечит более долгий срок службы конструкции. Для большей устойчивости на низ опоры привариваются пластины или небольшая решетка.
4. Установленные и дополнительно укрепленные металлические столбы заливают подготовленным бетонным раствором. Расположение опор должно быть строго вертикальным.

Схема установки столбов и создания каркаса

Залитую конструкцию оставляют на две-три недели для полного затвердевания бетона. За это время изготавливают створки для ворот.

Методы бетонирования столбов

Работы проводят в такой последовательности:

1. Делают точные замеры между столбами. Между створками и опорами оставляют зазор в 2 см с обеих сторон.
2. На подготовленной площадке раскладывают металлические уголки по чертежу, которые свариваются точечным методом. Затем каркас проверяют уровнем на горизонтальность и окончательно проваривают швы. Навесы приваривают к столбам. К ним приставляют и прихватывают сваркой непосредственно створки. После проверки и регулировки хода створок навесы жестко приваривают к опорам.
3. Установку панелей проводят на снятые с навесов створки. Их располагают на площадке в горизонтальном положении. Алюминиевые или оцинкованные заготовки панелей должны утапливаться в металлические уголки. Цена алюминиевых панелей несколько больше, но они более долговечны.
4. Саморезами поочередно прикручивают каждую панель к металлическому каркасу. Для этого на уголке просверливают отверстия нужного диаметра. Створки прикрепляют к навесам и проверяют их ход. Заключительным этапом является крепеж ручек.

Макет с главными элементами

Результатом проведения вышеописанных работ будут красивые и аккуратные распашные ворота.

Сэндвич-панели – стеновой материал, состоящий из двух жёстких плоскостей с утеплителем между ними. Соединение слоёв происходит под воздействием прессования.

Края панелей имеют замковую часть для прочного соединения между собой. Выпускается материал разных размеров, что обеспечивает минимальные отходы при монтаже.

В качестве утеплителя используются наполнители:

1. Минерально-ватные.
2. Пенополистирольные.
3. Пенополиуретановые.

В качестве жёстких листов применяются:

1. Металл.

Для сборки гаража подойдут следующие параметры сэндвич-панелей:

1. Стеновые и кровельные.
2. С наружным профилированным листом и оцинкованным изнутри.
3. Пенополистирольным утеплительным слоем.
4. Размеры подбираются в зависимости от габаритов гаража и вида монтажа.

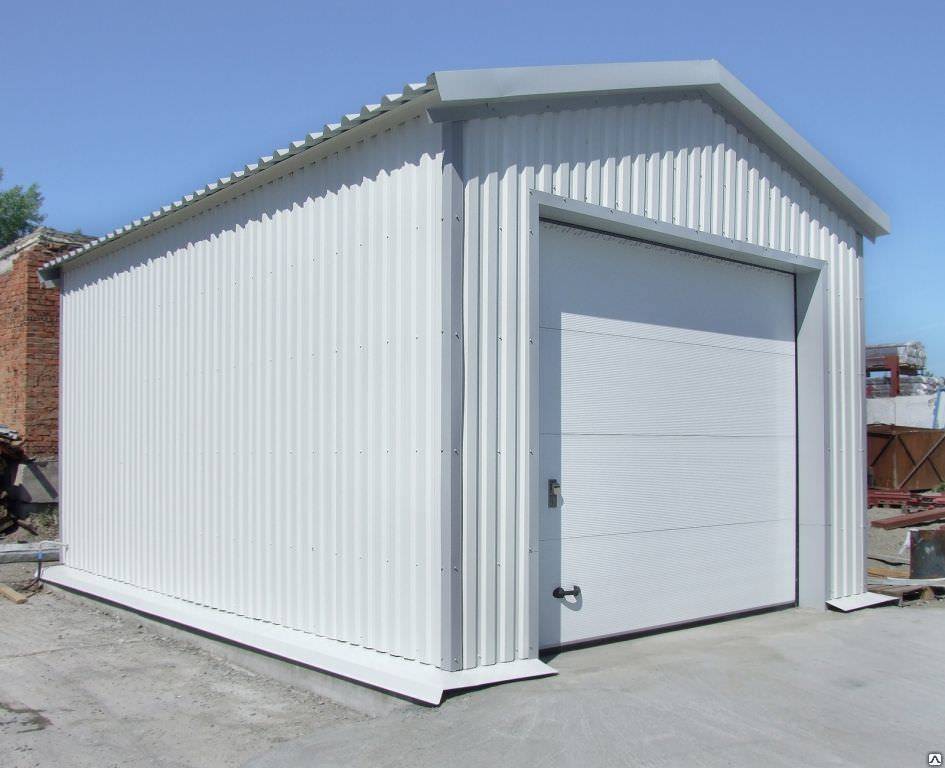

Преимущества строительства гаражей из стеновых панелей:

Основанием лёгкой конструкции может служить бетонная плита или .
Сборку можно производить в любое время года.
Монтаж осуществляется быстро и не требует привлечения тяжёлой техники.
Использование панелей исключает облицовку снаружи и отделочные работы внутри гаража.
Благодаря материалу повышается тепловая защита, звукоизоляция. Помещение круглый год остаётся сухим.
Панели хорошо держат огонь

В случае возгорания дальше помещения огонь не выйдет.
Технология позволяет производить повторную сборку, что немаловажно при смене места под гараж.
Длительный эксплуатационный период (30 лет) гарантирован при соблюдении последовательности технологического процесса.

Недостатки конструкции из сэндвич-панелей:

1. Поверхность боится царапин. Повреждённый участок восстановить практически невозможно.
2. Минеральный утеплитель впитывает влагу, поэтому проводить герметизацию нужно тщательно.

Обшивка гаража сэндвич-панелями

Крепление панелей следует производить согласно технологическим требованиям для предупреждения перекоса конструкции. Основную помощь в установке окажет уровень. Вариантов монтажа два: по горизонтали и по вертикали. Для обшивки гаража можно использовать любой из них.

Но нужно учесть, что горизонтальную укладку производить труднее из-за размера и веса плиты.

Начинать монтаж нужно с боковых сторон.
Первую панель приложить к каркасу и предварительно зафиксировать верхний угол для выравнивания по отвесу, после чего закрепить несколькими саморезами с уплотнительной шайбой

Фиксируя метизы в верхнюю волну важно не перетянуть, чтобы поверхность не деформировалась.

Последующие соединения происходят с помощью замка по краю сэндвич-панелей.
Для этого используют уплотнительную самоклеящуюся ленту и герметик. Специальные струбцины облегчат монтаж и увеличат плотность прилегания.

Обшивку выполняют по периметру гаража, после чего укладывают кровлю.
В качестве кровельного материала используются стеновые или кровельные панели.

На петли навесить рамки ворот и закрепить на них панели.
После обшивки установить замки, засовы и другую фурнитуру.

1. Места соединений плит нужно уплотнять для предотвращения промерзаний и образования сырости. Периодически уплотнительные материалы нуждаются в замене.
2. Распиливание панелей рекомендуется выполнять электролобзиком, так как болгаркой оплавляются края утеплителя.
3. Конструкция кровли должна учитывать климат региона для доступной уборки снега в зимний период.
4. Основанием для установки гаража из сэндвич-панелей может быть ровная поверхность плотного грунта, засыпанная щебнем. Подсыпку нужно тщательно утрамбовать.
5. Защитные накладки на кровле перед укладкой обрабатываются герметиком.
6. Если используется минеральный утеплитель в панелях, гараж нужно оснастить водостоком.
7. В случае использования деревянного бруса в каркасе необходимо перед монтажом обработать детали антисептическим и противопожарным веществами.

Если вы строите гараж во дворе дома или на другой территории, где нет посторонних, то возводить капитальные ворота из листовой стали нет смысла. Гораздо разумнее сделать гаражные распашные ворота из профнастила, так как они проще в сооружении и весят намного меньше. Я расскажу, как сделать конструкцию своими силами с минимальными затратами времени и сил.

Плюсы и минусы распашных ворот

Распашные конструкции давно используются людьми, это связано с наличием у них неоспоримых достоинств.

1. Возможность наружного и внутреннего открытия створок.
2. Монтаж, который легко осуществить даже в условиях ограниченного пространства.
3. Установка автоматического механизма, облегчающего процесс управления системой.
4. Доступная ценовая политика.

Не лишена эта конструкция и ряда недостатков, среди которых выделяют:

• необходимость постоянного технического контроля состояния створок и петель, они могут провисать;
• уход за автоматической системой, чтобы она как можно больше не выходила из строя;
• наличие необходимого свободного пространства для открытия ворот;
• створки могут мешать свободному движению транспорта, когда находятся в открытом виде.

Покраска

Покраска ворот входит в аспект ухода, но не всегда является обязательным. Некоторые материалы обладают высокой устойчивостью к природным явлениям, и к коррозии как последствию. Им нет необходимости быть постоянно в краске, которая защищала бы их от таких явлений.

Но если речь идет о дешевых материалах, их определенно нужно красить, и желательно хорошей, специальной краской. Это даст гарантию того, что эти ворота честно прослужат несколько лет, не заржавев. В последствии во время эксплуатации может понадобиться обновить краску. Времени на это уходит крайне мало.

Однако если этим не заниматься, как уже было сказано выше, все может вытечь в довольно серьезные последствия как для самого забора, так и для механизмов, приводящих его в действие.

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

1. Содержать металлоконструкции в чистоте.
2. Своевременно обновлять защитное лакокрасочное покрытие.
3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
6. Не допускают весовых нагрузок на створки ворот.
7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Устанавливаем замок

Если установка автоматики не предусматривается, к створкам снаружи приваривают петли под навесной замок. С внутренней стороны устанавливают поворотную щеколду или задвижку. Ее можно сделать из двух отрезков 20-тимиллиметровой трубы, сваренных с горизонтальными поперечинами створок. При закрывании в них вставляется стальной прут диаметром 14 — 16 мм.

Для жесткой фиксации распашных ворот в закрытом и распахнутом положении внизу створок устанавливают вертикальные стопоры шпингалетного типа. Если столбы пришлось сваривать между собой перекладиной, вверху устанавливают еще пару. Фиксаторы покупают или сваривают из отрезков полудюймовой трубы длиной 20 см, в которые вставляются стальные штыри с загнутыми концами. Они будут входить в трубы, вбитые или забетонированные в грунт.

Завершается сварка ворот из профильной трубы установкой врезного или накладного замка на калитку. При вырезании пазов под корпус на створке и ригель в столбе нужно стараться не оставлять зазоров. Иначе калитка будет бренчать на ветру. Для надежной фиксации устанавливают стопор как на воротах.

После окончания монтажа распашных ворот стоит задуматься об автоматизации, так как пробежки, особенно под дождем, при въезде и выезде быстро надоедят. Необходимые комплектующие найдутся в магазинах, а работу можно выполнить самому, если есть опыт подключения электрооборудования. При надлежащем уходе автоматика длительное время будет обеспечивать комфортабельный проезд.

Выбор материала

Необходимо приобрести элементы ворот в гараж согласно спецификации. Для секций часто выбирают металлические или сэндвич панели, реже – рейки из дерева.

Снизу секционное полотно должно закрываться профилем. По бокам он закрыт накладками, которые придают жесткость и защищают торец ворот от влияния внешнего мира. В виде направляющего профиля применяют швеллеры из металла, а в виде угловых вертикальных профилей берут уголки.

Кронштейны также изготовляются из металлопрофиля. Чтобы сделать подъемный механизм, необходимо приобрести следующие детали: вал, трос, пружину и пружинные наконечники, барабан, подвес, соединительную муфту.

Как избежать распространенных ошибок

Расчет мощности автоматики по весу конструкции

Работы выполняют последовательно, чтобы не исправлять неточности монтажа. Основная ошибка в том, что недостаточно проверена конструкция ворот, неправильно выбраны сечения каркасных элементов. Наблюдается перекос рамы створок из-за недостаточного объема усилительных элементов. Некачественное вкапывание опор ведет к проседанию.

Для штока оставляют 1 см по ходу, чтобы он не упирался, что приведет к быстрому износу. При настройке устанавливают большое усилие для увеличения скорости открывания. Это не всегда хорошо, т. к. система воспринимает излишнюю нагрузку.

Пол гаража

Для изготовления пола можно применить цементную стяжку. Подсыпанную и утрамбованную площадку в два этапа заливают раствором и дают отстояться. Второй слой чаще покрывают .

При создании более надёжной и прочной поверхности используют бетон марки М-300. Если бетонная смесь готовится вручную, соблюдаются такие пропорции
:

1. Песок – 3 части.
2. Цемент – 1 часть.
3. Щебёнка – 1 часть.

Этапы работы:

1. Поверхность засыпается 10 см слоем песка и уплотняется трамбовкой. Для эффективного уплотнения песок слегка увлажняется.
2. При формировании пола нужно соблюдать наклон в сторону ворот (3 градуса). Попавшая вода стечёт по наклону и не станет деформировать фундамент и бетонный пол.
3. Арматурной сеткой покрывается вся поверхность для придания стяжке прочности и предотвращения образования трещин.
4. Со стороны фундамента с помощью уровня устанавливаются маячки. По ним проще выполнять равномерное распределение раствора, соблюдая наклон.
5. Заливка пола бетоном и правилом.
6. Для предотвращения попадания осадков или пыли на бетонный пол рекомендуется покрывать его плёнкой до полного высыхания.

Монтаж каркаса:

1. Каркас сооружается из двух видов профилей.
   Более широкие планки используются в кровельной части из-за большей нагрузки.
2. Проведение гидроизоляции поверхности фундамента битумной мастикой или рубероидом.

3. По периметру основания закрепляются широкие профиля.
   Закрепления в фундамент лучше выполнять анкерными болтами.
4. Следующими элементами сборки являются стены гаража.
   Собранные прямоугольники из более тонкого профиля устанавливаются на основания и закрепляются саморезами. При монтаже проводятся контрольные измерения перпендикулярности вертикальных стоек, чтобы избежать перекоса. Также углы всех стен усиливаются укосинами.
5. Монтаж поперечных рёбер производится с интервалом 50 см.
   Если материал для каркаса из стали, промежуток можно увеличить до 80 см.
6. После сборки трёх стен выполняются кровельные работы согласно конфигурации крыши.
   Элементы каркаса выполняются из широкого профиля. Двускатные конструкции усиливаются фермами. Один скат выполняют с обязательным наклоном.
7. Крепёж петель для ворот.

8. Сборка рамы для ворот и прикручивание второй части петель.
   Петли могут крепиться болтами или с применением сварочного аппарата.

Пошаговое изготовление

Простое строение, позволяет изготовить это изделие самостоятельно. Главное – правильно составить чертеж. На нем должно быть отмечено место расположения столбов, размеры полотен, размещение петель, будет ли конструкция с калиткой или без нее.

Для этого чтобы соорудить распашную конструкцию из сэндвич панелей своими руками потребуются:

• металлические плиты с утеплителем и стальным покрытием;
• стальной оцинкованный профиль;
• сечением 100х100/60х60 мм для столбов, 80х40/60х40 мм, 60х30/40х20 мм с толщиной стенки 2 мм для формирования каркаса конструкции;
• деревянные подпорки;
• набор для сварки;
• болгарка;
• бетон;
• лопата, уровень, рулетка.

Установка опор

По обе стороны проема выкапывают ямы глубиной не менее 1 м. На их дне формируют плотную щебнево-песчаную подушку. В отверстия вставляют столбы, выравнивая их по уровню, закрепляют подпорками и заливают бетоном.

Формирование каркаса ворот

Пока стынет бетон можно подготовить металлические детали к установке. Для этого их предварительно очищают болгаркой от ржавчины, налета, обезжиривают и покрывают антикоррозийным составом.

Каркас для ворот из сэндвич панелей представляет собой двойную раму. Внешнюю ее часть сваривают из профтрубы сечением 80х40/60х40 мм. Ее нарезает на заготовки нужного размера. Все элементы раскладывают на ровной поверхности, формируя раму согласно чертежу, и прихватывают между собой при помощи точечной сварки. Это позволит устранить погрешности при проверке рамы на ровность. После этого выполняют сплошные швы.

Внутреннюю раму формируют из профтрубы сечением 60х30/40х20 мм. Ее приваривают посредине внешней.

На заметку: двойная рама увеличивает жесткость распашных ворот, повышает их сопротивление ветровым нагрузкам.

Готовый каркас шлифуют, обезжиривают и грунтуют. После высыхания покрытия его обшивают металлическими плитами, которые крепят к раме специальными саморезами.

Ворота, изготовленные из сэндвич панелей – современный, практичный и эстетичный способ оформления входной группы. Простота конструкции позволяет без труда изготовить ее своими руками, а ее надежность – использовать изделие не один десяток лет.

Если вы строите гараж во дворе дома или на другой территории, где нет посторонних, то возводить капитальные ворота из листовой стали нет смысла. Гораздо разумнее сделать гаражные распашные ворота из профнастила, так как они проще в сооружении и весят намного меньше. Я расскажу, как сделать конструкцию своими силами с минимальными затратами времени и сил.

Фундамент

Площадку под гараж можно выровнять, засыпать слоем щебня и уложить бетонные плиты, а соединение заделать цементным раствором. Но чаще всего автомобилисты предпочитают ленточный фундамент под каркас. Надёжная и прочная основа предотвратит перекосы во время эксплуатации.

При небольших затратах и коротком временном промежутке выполнить работы не составит труда:

1. Подготовительный этап включает:
   расчистку места, выравнивание поверхности со снятием дёрна.
2. После выполнения разметки выкапывают траншею под фундамент. Периметр траншеи определяется размерами гаража, а габариты составляют:


   • Глубина 50 см.
   • Ширина 30-40 см.
3. Связующим звеном между почвой и фундаментом является подсыпка, состоящая из песка (20 см) и щебёнки(30 см).
   Каждую прослойку нужно утрамбовать.
4. Для придания формы фундаменту в траншею устанавливается опалубка из деревянных досок,
   а внутрь её застилается плёнкой, которая выполняет функцию гидроизоляции.
5. Внутрь опалубки опускают каркас из арматуры.
   Соединение арматурных элементов производят проволокой.
6. Замес бетона делают вручную или с помощью бетономешалки. Раствор готовится при соотношении 1:2:2, включая в состав:


   • Цемент.
   • Песок.
   • Щебёнку.
7. Опалубка заливается бетоном до краёв.
   Верх укрывается плёнкой для предотвращения воздействия влаги при застывании. Минимум через 10 дней на фундамент можно устанавливать каркас.

Работу по возведению фундамента может упростить использование бетонных блоков. После укладки в траншею достаточно просто заделать швы. Экономятся средства и время. Единственное ограничение – подвижный грунт. Места стыков могут быстрее деформироваться.

По характеристикам бетонные блоки не уступают монолитной ленте.

Изготовление ворот из пиломатериала
