Известные производители
Среди множества изделий выбирают наиболее надежные. По опыту пользователей и при изучении характеристик можно выделить несколько самых известных производителей. Они предлагают изделия различных размеров, что позволяет подобрать модель под свои требования.
DoorHan (Дорхан): готовые на складе
Производитель выпускает огромное количество разнотипной продукции, среди которой: каркасные дома, противопожарные двери, системы ограждений, ворота и т. д. При въезде на участок, в гараж и любой другой объект рассматривают варианты, как и чем закрыть проем. Под маркой DoorHan выпускаются алюминиевые и стальные изделия для гаража. Это преимущественно роллеты и секционные модели. Особенности разных конструкций:
- секционные стандартные гаражные ворота из стали с пружинами растяжения: не имеют мостика холода, противостоят воздействию ветра, могут устанавливаться в разных климатических зонах, обеспечивают изоляцию;
- ворота из стального профиля с торсионным механизмом: более эффективные, могут работать при условии воздействия значительной нагрузки, защищены от влаги, отличаются прочностью;
- алюминиевые конструкции Дорхан с пружинным или торсионным механизмом – оба варианта сходны по функциям со стальными, но считаются облегченными за счет меньшего веса каркаса.
Секционные ворота ДорХан
Alutech (Алютех): популярные готовые решения
Производитель выпускает автоматические конструкции двух серий:
Prestige: качественные изделия, отличаются высокой прочностью, устойчивостью к ветровой нагрузке (можно делать полотно до 7 м длиной), служат 30-50 лет, отличаются существенной толщиной профиля, универсальны – могут применяться для производства любых объектов, есть возможность выбрать способ оформления;
- Trend: длительная эксплуатация, компактность, возможность окрашивания в разные цвета, практичность, устойчивость к действию ветра, но рекомендуют устанавливать ворота Alutech длиной 5,3 м без риска повреждения.
Секционные ворота Алютех
Hormann (Херман)
Производитель обеспечивает условия для безопасной установки благодаря качественным комплектующим. Компания занимается изготовлением ворот для гаражей, как одним из основных направлений. Преимущества секционных моделей:
- возможность экономии пространства благодаря особенностям конструкции;
- в ассортименте Hormann представлены модели с различными габаритами;
- количество вариантов внешнего вида неограниченно, это позволяет использовать изделия Херман для установки на разных объектах;
- повышенная прочность автоматических ворот обусловлена уплотнением по периметру.
Ryterna (Ритерна)
Преимущества продукции для гаража:
- замкнутый цикл производства Ритерна;
- возможность выполнения индивидуального заказа;
- нестандартные решения с фурнитурой марки Дорхан;
- разнообразие моделей Ryterna, отличных по размерам, внешнему виду.

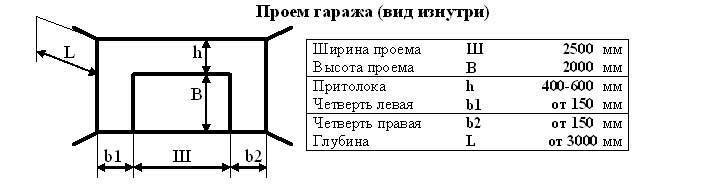

Стандарты размера
Стандарта, как такового, не существует. Сейчас доступно множество автомобильных марок с разными габаритами, под которые изготавливают въезд индивидуально. Они могут предназначаться для разных целей: частных и организационных. Способ въезда тоже может отличаться, из-за чего различается и размер ворот для гаража. Каждый производитель устанавливает свои стандарты, беря в учёт особенности автомобилей и их количество.
Доступные варианты позволяют без труда выбрать подходящие изделия, стоит лишь заглянуть в каталог продукции и подобрать высоту и ширину под габариты автомобиля. Среди всех производителей можно заметить схожесть стандартных размеров, при которых ширина ворот гаража – не менее 2,3 м, высота – не менее 2 м.
При проектировании или выборе помогут следующие рекомендации:
Для избегания столкновений при въезде стоит добавлять минимум 40 см с каждой стороны от габаритов автомобиля. Важно учитывать количество помещаемого транспорта с учётом свободного пространства между ним. Тип ворот зависит от их расположения в помещении.
Стандарты гаражаИсточник artel-45.ru
Виды ворот и их стандартные размеры
Вопрос-ответ
Факторы, влияющие на размеры гаражных ворот
При расчёте размеров ворот для гаража следует учитывать следующие факторы:
Количество автомобилей
Важно заранее определиться с максимальным количеством автомобилей, которые будут одновременно проезжать через ворота и находиться в гараже. В большинстве случаев закладывают ширину для въезда одной или двух машин, но некоторые конструкции могут быть использованы и для большего количества транспортных средств
Размеры автомобилей
Необходимо знать точные габаритные параметры машин, которые будут въезжать в гараж. При этом нужно помнить, что автомобили могут меняться, поэтому желательно делать достаточный запас на этот случай. Основные параметры транспортного средства — это длина, ширина и высота. Помимо фактической высоты автомобиля, нужно иметь в виду то, что он может быть оснащён багажником, а на нём — закреплён груз, объём которого тоже нужно учитывать. Поэтому в расчёт брать не фактическую, а наибольшую возможную высоту транспортного средства. Автомобиль должен свободно проезжать через ворота, никаким образом их не задевая. Угол подъезда к гаражу. При определении размеров ворот следует оценить близлежащую территорию и находящиеся рядом конструкции. Например, если проезд расположен под углом к плоскости ворот, то потребуется большая ширина проёма, нежели при условии перпендикулярного размещения проезда. Этот фактор влияет и на выбор оптимальной конструкции ворот.
Тип конструкции ворот. Рынок сейчас предлагает огромное разнообразие видов систем. Они различаются по направлению и механизму открывания, вариантам изготовления и расположению полотна относительно проёма и другими характеристиками. Соответственно каждая конструкция имеет свои особенности, в том числе и размеры. В некоторых случаях автоматические механизмы, сами полотна и крепления могут занимать в проёме дополнительное место, которое при расчёте необходимо учитывать.
Производитель. После того как размеры и тип гаражных ворот определены, нужно сразу выбирать производителя ворот. В большинстве случаев они выпускаются серийно с унифицированными размерами, которые, возможно, не будут соответствовать вашим расчётам. В таком случае нужно искать изготовителя, который сделает их по индивидуальному заказу. Зачастую это приводит к увеличению стоимости. Предварительный выбор определённой модели важен ещё тем, что есть возможность запросить все технические характеристики ворот и узнать необходимые требования для их установки
Самодельные ворота Если владельцем принято решение изготавливать их самостоятельно, то помимо вышеперечисленных факторов следует обратить внимание и на соотношение массы полотен к ширине проёма. Ведь детали и элементы заводских ворот рассчитываются на нагрузки с учётом их массы, размеров и способа открывания Для самодельных же нужно произвести точные геометрические замеры и обеспечить достаточную жёсткость и прочность
Несоблюдение этого правила может привести к провисанию полотен или повреждению крепления. Рассчитываются самодельные ворота по аналогии с заводскими.
Основные условия, которые должны выполняться при определении размеров гаражных ворот:
- высота ворот составляет на 20 см больше наибольшей высоты автомобиля;
- ширина должна быть больше размеров автомобиля на расстояния, указанные ниже в таблице в зависимости от расположения проезда (табличные значения применимы только для тех транспортных средств, размеры которых не превышают 6 м в длину и 2 м в высоту).
Таблица: определение ширины ворот
| Расположение проезда по отношению к плоскости гаражных ворот | Расстояние, на которое размеры ворот превышает ширину автомобиля |
| перпендикулярно | 0,7 м |
| под углом | 1 м |
Если проём предполагает одновременный заезд двух автомобилей, то при расчёте ширины ворот следует учитывать расстояние между автомобилями, которое должно быть более 0,5 м.
Типы ворот и их минимальные и максимальные размеры
Определившись с выбором вида, намного облегчится задача определения размеров.
Рулонные гаражные ворота
Такой тип представляет собой полотно из алюминиевых ламелей, которые при открывании скручиваются рулоном. Он прячется в короб, который защищает его от пыли, влаги, других повреждений. Их можно устанавливать, как в самом помещении или наоборот снаружи. Также устанавливают короб прямо в проем. Но нужно помнить, что он значительно уменьшит высоту.
Вид управления:
- Ручное управление;
- Механическое управление пультом;
От выбранного вида зависит ширина. Если выбрано ручное управление, то проем делают шире. Автоматическое управление позволит сэкономить место.
Нужно учитывать параметры самого рулона. Сложенный рулон не должен закрывать часть проема.
Минимальные габариты: 750х750. Но вряд ли строят гараж такого размера.
Максимальные габариты: 11000х8000
Параметры к легковому автомобилю обычно выбирают:
- B=2500-3000;
- L=2200 – 2500;
Распашные гаражные ворота
Самый простой вид, состоящий из двух створок, которые открываются вперед или назад. Отличаются надежностью, простотой эксплуатации. Поэтому производители чаще всего делают к ним индивидуальные замеры.
Также вариант распашных дверей наиболее прост в подборе высоты, так как они не забирают лишние сантиметры сверху.
Необходимо лишь учесть:
- высоту автомобиля;
- устанавливается ли сверху багажник;
Минимальные габариты (миллиметры):
- B=3000;
- L=1900;
Полотно ворот обшивают различными материалами:
- Дерево;
- Металл;
- Сэндвич панели;
Чаще всего выбирают металлические распашные. Такой материал считается более крепким. Плюсы металлического входа:
- Долговечность;
- Нет особого ухода;
- Прочность;
Необходимо учитывать, что нужно дополнительное пространство, чтобы створки открывались без проблем.
Откатные гаражные ворота
Состоят чаще всего из одной створки. Открываются путем сдвига её вбок параллельно стене. Иногда устанавливают две створки, отъезжающие в разные стороны. Однако, требуется большое пространство от фронтальной стороны гаража.
Минимальные ширина и высота гаражных ворот:
- B=3000;
- L=1900;
В промышленных зданиях, с/х амбарах требуется установка гаражей, предназначенных для большегрузной техники. Габариты таких построек достигают:
- 30000 мм – ширина;
- и 40000-45000 мм – высота;
Подъемные гаражные ворота
Такой тип конструкции набирает все большую популярность за счет своей надёжности и удобства. Цельное полотно из выбранного материла поднимается вверх. Открытая створка создает выступающий козырек над гаражом.
Минимальные габариты:
- Ширина – 2400;
- Высота – 2200;
Стоит учитывать, что открытая створка забирает примерно 25 см высоты.
К минусам относят:
- Дорогие материалы полотна;
- Большая масса конструкции;
Секционные гаражные ворота
Такой тип идеально подходит тесному гаражу, в котором ограничено пространство. Их принцип работы, а также габариты позволяют использовать минимум места.
Виды гаражных ворот:
- Боковые;
- Потолочные;
У боковых направляющая движением, устанавливается сбоку на стене гаража.
Минимальные используемые параметры:
- Ширина – 2000;
- Высота – 2000;
Потолочные устанавливаются параллельно потолку. Вдоль потолка устанавливаются планки, по которым двигается полотно. Конструкция создается из 2 или 6 секций. Их длина составляет 35-61 см.
Стандартный размер таких гаражных ворот:
- Высота – всегда 110 мм.
- Ширина колеблется от 2000 мм до 5000 мм.
Ворота со складывающимися створками
Они открываются путем складывания створок с помощью шарнирных элементов.
Этот вид очень удобен, если ограничено пространство. Их делают с одной створкой, или с двумя, которые будут складываться к боковым стенам.
Удобны для установки в автогараж, где планируют ставить два авто.
Распространенные размеры проема в зависимости от типа ворот
Если из дома в гараж не предусмотрен прямой проход, то лучше сделать в воротах встроенную калитку, чтобы при необходимости попасть в помещение со двора.
Выпускается несколько вариантов ворот, которые отличаются способом открытия, управления (автоматически, вручную).
Разберем особенности устройства каждого из них.
Распашные
Общепринятый вид ворот для гаража.
Конструкция проста: рама, сваренная из металла, с двумя створками крепится к коробу на петлях.
Распашные ворота легко сделать самостоятельно.
Минус – необходимо свободное пространство перед гаражом для открытия.
Материал для обшивки:
- профнастил;
- листовая сталь, оцинковка;
- филенка;
- дерево.
Минимальные размеры распашных ворот – 3*1,9 м (ширина, высота), типовые – 4*2 м.
Получили популярность как в частных домовладениях, так и в ГСК (гаражно-строительных кооперативах). В последнем случае еще со времен СССР ворота закрываются массивным навесным замком.
Сдвижные (откатные)
Состоят из одной или двух створок, которые фиксируются роликами к нижнему направляющему профилю. При открытии сдвигаются в сторону вдоль стены, поэтому ширина стен гаража должна быть соответствующей, чтобы разместить полотно.
Удобство сдвижной конструкции – в возможности автоматизации управления. Не требуется свободное пространство перед входом.
Популярны, как в частных жилых владениях, так и в производственных цехах.
Минимально допустимые значения ширины и высоты – 3*1,9 м.
Максимально допустимые – 40*20 м (используются в промышленных целях).
Секционные
Автоматизированные ворота состоят из нескольких горизонтальных секций. При открытии полотно постепенно поднимается под потолок, чем обеспечивает увеличение свободного пространства внутри и снаружи гаража.
Секционная створка подойдет даже под небольшой дверной проем.

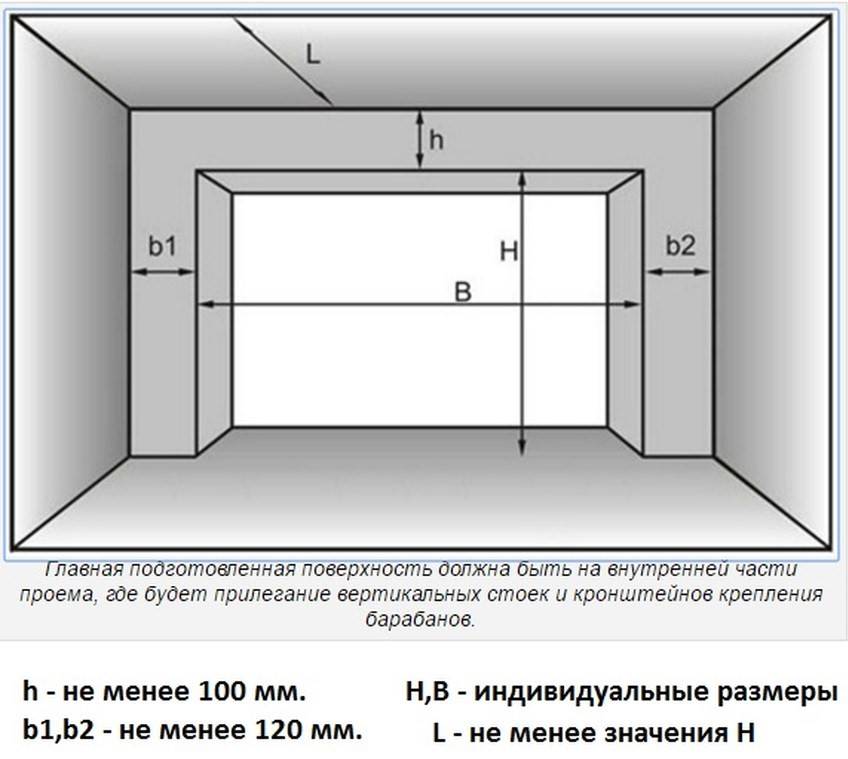

Перед монтажом важно предусмотреть:
- Наличие до 15 см пространства под потолком для размещения полотна, чтобы при заезде до крыши машины оставалось свободное место.
- По бокам от дверного проема по 10 см свободного места. Потребуется для крепежа направляющих.
Секционные ворота часто устанавливают в гаражах с двумя автомобилями.
Подъемно-поворотные
Подъемный тип с поворотным механизмом отличается от других конструкций массивностью при открытии.
Представляет собой прочное сплошное полотно, которое на шарнирах поворачивается горизонтально и поднимается вверх.
Перед гаражом потребуется подготовить свободное пространство для беспрепятственной работы.
В открытом виде подъемно-поворотные ворота уменьшают высоту проема на 20–25 см.
Используются в гаражах с одним автомобилем. Отличаются повышенной прочностью, взломоустойчивостью.
Рулонные
Полотно состоит из множества стальных ламелей. Они двигаются по боковым направляющим и постепенно сворачиваются в рулон под потолком. Рулон должен размещаться выше дверного проема.
С каждой стороны под направляющие оставляют по 13 см.
Используются рулонные конструкции даже под маленькие дверные проемы размерами 75*75 см.
Средняя высота створок для проезда легкового автомобиля составляет от 2,2 до 2,5 м. Точный показатель нужно подбирать согласно габаритам машины владельца.
Чем больше будет полотно, тем мощнее потребуется двигатель, фурнитура для бесперебойного функционирования, а значит, тем выше будет его цена.
Максимальная ширина и высота рулонных ворот – 11*8 м. Для промышленных объектов ворота любых габаритов делают на заказ.
Варианты конструкций гаражных ворот
В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.
Распашные
Распашная конструкция хороша следующим:
- Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
- Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
- Такие ворота несложно сделать самому.
- Для установки не требуется много пространства.
- Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.
Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).
Недостатком считается то, что зимой придется расчищать въезд от снега.
Подробную инструкцию по установке распашных ворот из профнастила.
Откидные (подъемно-поворотные)
На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.
Регулируется работа системой рычагов, электродвигателем и редуктором.
Пользователи отмечают достоинства таких ворот:
- надежные;
- не занимают свободного пространства;
- поддаются теплоизоляции;
- автоматизируются.
Но и минусов у подъемной конструкции с поворотным механизмом достаточно.
- Не подходят для частой эксплуатации.
- Уменьшают высоту проема в среднем от 20 до 30 см.
- Важна точность установки, поэтому рисковать делать их самому не стоит.
По этим причинам откидные ворота не столь популярны среди домовладельцев.
Откатные
Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.
При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.
Плюсы:
- Откатные ворота обладают повышенной взломостойкостью.
- Во время работы не занимают свободного места.
- Могут быть автоматизированы.
- Открытие не зависит от наличия снега на участке.
Минусы:
- Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
- При интенсивном использовании отмечается быстрый износ набора роликов.
Раскладные (подъемно-секционные)
Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.
Материал секций – сэндвич-панели.
При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.
Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.
Из плюсов таких дверей:
- автоматизированная система управления;
- аккуратный внешний вид;
- шумоизоляция;
- теплоизоляция;
- экономия свободного пространства;
- длительный срок службы;
- стандартные размеры проема.
Из минусов:
- высокая цена материалов, установки;
- плохая устойчивость к взлому.
Роллетные (рулонные)
Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).
Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.
Из плюсов:
- Производятся из легких материалов.
- Компактны в сложенном виде.
- При малом весе прочны и устойчивы к взлому.
Управляются ручным либо автоматическим способом.
Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.
Складные (гармошка)
Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).
Материал секций:
- дерево;
- легкий металл (алюминий);
- сэндвич-панели.
Гармошка отличается необычной формой.
Достоинства:
- Ее удобно открывать, закрывать.
- Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
- Обойдутся недорого.
Недостатки:
- Быстрый износ комплектующих.
- Низкая устойчивость к взлому.
Стандарты для автоматических конструкций
В большинстве случаев для установки автоматики и сопутствующих элементов требуется дополнительное пространство. Поэтому при определении подходящих габаритов нужно учитывать вид механизма: ручное или автоматическое управление.
Тип конструкции 1:Рулонные
Данный вариант мало чем отличается от ручного аналога, так как требует ровно столько же свободного пространства для установки. При этом конструкция состоит из определенного количества ламелей, которые при движении скрываются под коробом.
Тип конструкции 2:Подъемные
Этот вариант менее популярен, чем другие аналоги ввиду неудобства конструкции и довольно крупных габаритов таких ворот. По этой причине подъемные панели обычно устанавливают на промышленных объектах, где есть возможность установки и автоматических, и ручных конструкций, несмотря на разницу в параметрах.
Тип конструкции 3:Секционный
Такие ворота отличаются более крупными габаритами в автоматическом исполнении, если сравнивать с ручными аналогами. В подобных конструкциях необходимо предусмотреть свободное пространство над проемом и по бокам для установки направляющих.
Ширина входного пространства должна быть не менее 2,5 м. и не более 5 м. Высота проемного отверстия – от 2 до 3 м.
При этом необходимо соотнести размеры проезда и непосредственно самой конструкции ворот. Дополнительно к тому принимается во внимание угол разворота автомобиля при въезде на объект и выезде на улицу
Увеличение высоты гаражных ворот
Один из самых малотравмирующих способов увеличения проема, и более дешёвым в сравнении с другими, является увеличение с помощью уголка. В такой перестройке используется минимальное количество дополнительных материалов.
Чтоб сделать проем больше, нужно установить балку, сделанную из двух уголков. Ширина полки должна составлять 7,5 см. Нужно следовать такому алгоритму:
- Делаем разметку на передней стенке, над проёмом.
- Прорисовывает вертикальную и горизонтальную линию нового входа.
- Используя перфоратор, вырезаем в стене раз, ширина 0,8 см.
- Делаем углубление под паз с внутренней части стены.
- По размеченным линиям и сделанным углублениям, вырезаем три уголка, они устанавливаются в паз и свариваются буквой П.
Такую же процедуру нужно проделать с внешней стороны. Выйдет конструкция из 2 уголков, сваренных и закреплённых на стене. Эта конструкция – окантовка будущих, увеличенных ворот. Чтоб данная рама не распалась, нужно сделать поперечные перемычки, которые сделают конструкцию жёстче и прочнее.
Гаражные ворота: стандартные размеры
Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.
У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:
- Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
- Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
- Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.
У секционных ворот есть пара отличий, о которых также нельзя забывать:
- Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
- Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
- С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.
На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.
Минимум (когда нужно сэкономить)
Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.
Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.
Максимум (какие есть ограничения)
Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.
По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.
Размер ворот для гаража подбирается с учетом указанных на изображении параметров
Как оценить ширину будущих ворот
Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.
Популярные стандартные размеры гаражных ворот (в сантиметрах):
- откатные — 300 на 190;
- поворотные — 240 на 220;
- распашные — 400 на 200;
- рулонные — 400 на 270;
- секционные — 225 на 200.
Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.
Размеры для подъемно-поворотных ворот
Обратите внимание, что подобные конструктивные элементы требуют лишнего пространства внутри помещения, а значит, планируется установка аналогичных ворот в своим гараже, если у вас есть место для размещения механизма. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ
В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ
Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ
Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы
В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ
Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения
В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ
Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ
Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы
Факторы, влияющие на размеры гаражных ворот
При расчёте размеров ворот для гаража следует учитывать следующие факторы:
Количество автомобилей
Важно заранее определиться с максимальным количеством автомобилей, которые будут одновременно проезжать через ворота и находиться в гараже. В большинстве случаев закладывают ширину для въезда одной или двух машин, но некоторые конструкции могут быть использованы и для большего количества транспортных средств.
Размеры автомобилей
Необходимо знать точные габаритные параметры машин, которые будут въезжать в гараж. При этом нужно помнить, что автомобили могут меняться, поэтому желательно делать достаточный запас на этот случай. Основные параметры транспортного средства — это длина, ширина и высота. Помимо фактической высоты автомобиля, нужно иметь в виду то, что он может быть оснащён багажником, а на нём — закреплён груз, объём которого тоже нужно учитывать. Поэтому в расчёт брать не фактическую, а наибольшую возможную высоту транспортного средства. Автомобиль должен свободно проезжать через ворота, никаким образом их не задевая.
Угол подъезда к гаражу. При определении размеров ворот следует оценить близлежащую территорию и находящиеся рядом конструкции. Например, если проезд расположен под углом к плоскости ворот, то потребуется большая ширина проёма, нежели при условии перпендикулярного размещения проезда. Этот фактор влияет и на выбор оптимальной конструкции ворот.
Тип конструкции ворот. Рынок сейчас предлагает огромное разнообразие видов систем. Они различаются по направлению и механизму открывания, вариантам изготовления и расположению полотна относительно проёма и другими характеристиками. Соответственно каждая конструкция имеет свои особенности, в том числе и размеры. В некоторых случаях автоматические механизмы, сами полотна и крепления могут занимать в проёме дополнительное место, которое при расчёте необходимо учитывать.
Производитель. После того как размеры и тип гаражных ворот определены, нужно сразу выбирать производителя ворот. В большинстве случаев они выпускаются серийно с унифицированными размерами, которые, возможно, не будут соответствовать вашим расчётам. В таком случае нужно искать изготовителя, который сделает их по индивидуальному заказу. Зачастую это приводит к увеличению стоимости. Предварительный выбор определённой модели важен ещё тем, что есть возможность запросить все технические характеристики ворот и узнать необходимые требования для их установки.
Самодельные ворота
Если владельцем принято решение изготавливать их самостоятельно, то помимо вышеперечисленных факторов следует обратить внимание и на соотношение массы полотен к ширине проёма. Ведь детали и элементы заводских ворот рассчитываются на нагрузки с учётом их массы, размеров и способа открывания
Для самодельных же нужно произвести точные геометрические замеры и обеспечить достаточную жёсткость и прочность. Несоблюдение этого правила может привести к провисанию полотен или повреждению крепления. Рассчитываются самодельные ворота по аналогии с заводскими.
Основные условия, которые должны выполняться при определении размеров гаражных ворот:
- высота ворот составляет на 20 см больше наибольшей высоты автомобиля;
- ширина должна быть больше размеров автомобиля на расстояния, указанные ниже в таблице в зависимости от расположения проезда (табличные значения применимы только для тех транспортных средств, размеры которых не превышают 6 м в длину и 2 м в высоту).
Таблица: определение ширины ворот
| Расположение проезда по отношению к плоскости гаражных ворот | Расстояние, на которое размеры ворот превышает ширину автомобиля |
| перпендикулярно | 0,7 м |
| под углом | 1 м |
Если проём предполагает одновременный заезд двух автомобилей, то при расчёте ширины ворот следует учитывать расстояние между автомобилями, которое должно быть более 0,5 м.
