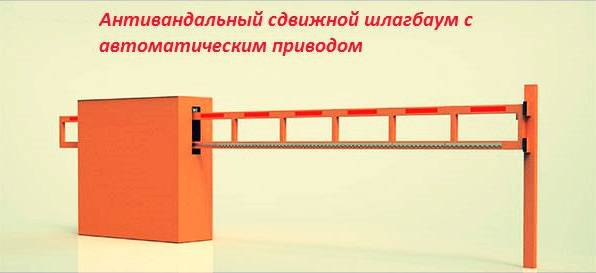

Шлагбаум откатной антивандальный — что собой представляет и где используется

Как выбрать автоматический шлагбаум

Чтобы не совершить ошибки при покупке, необходимо собрать об этом устройстве необходимые сведения: технические характеристики, тип привода, скорость подъема, режимы работы

Очень важно определить сферу его применения: контроль заезда на парковку или территорию гаражного кооператива, промышленного предприятия, складского хозяйства и т.п. От этого зависит в том числе и интенсивность работы устройства

Сфера применения

Автоматические шлагбаумы устанавливают всюду, где необходимо ограничить и проконтролировать заезд и выезд автотранспорта. Это может быть автохозяйство, где подобный контроль позволяет организовать учет использования рабочего времени водителей.

Весьма популярная сегодня тема – охрана придомовых территорий, включает ограничение проезда автотранспорта с целью обеспечения владельцев квартир и упорядочения парковки их личного транспорта. Платным парковкам и гаражным кооперативам никак не обойтись без подобных автоматов. С ними можно наладить работу паркинга без участия человека.

Заезд легкового и грузового автотранспорта на территорию промышленных предприятий также нуждается в постоянно контроле. Автоматизация процесса позволит грамотно организовать работу службы охраны.

Интенсивность трафика

Данный параметр зависит от количества машин, которые пропускает «рогатка» за один час работы. Различают высокую, среднюю и низкую интенсивность работы устройства. Для крупного промышленного предприятия, автохозяйства или подземного паркинга гипермаркета подойдет аппарат, рассчитанный на весьма интенсивный траффик. Шлагбаум во дворе многоквартирного дома контролирует заезд на придомовую территорию. Для этого достаточно задействовать устройство, рассчитанное на траффик малой интенсивности.

Скорость подъема стрелы

Один из важнейших критериев выбора. Зависит от длины стрелы и количества аксессуаров на ней. Чем она короче, тем меньше весит и быстрее откроется. Считается, что подъем за 4-6 секунд это очень быстро.  Это верно для электромеханических моделей. Гидравлический привод осуществляет подъем менее чем за секунду. При такой высокой скорости есть опасность повреждения устройства в результате резкой остановки.

Шлагбаумы с гидроприводом оборудованы демпферами, которые тормозят движение стрелы при ее приближении к крайнему положению. Для моделей с контролируемой шириной проезда более двух метров высокая скорость подъема противопоказана, поскольку это грозит преждевременным износом механизма и частыми его остановками на техническое обслуживание и ремонт.

Ширина проезда

Так называют расстояние от внутреннего обреза тумбы до окончания стрелы. Этот параметр в миллиметрах указывается практически во всех наименованиях моделей, например, Doorhan Barrier BR-PRO-4000, или Game G2500. Чем больше ширина проезда, тем длиннее и тяжелее стрела и мощнее механизм подъема, меньший рабочий ресурс. Навеска дополнительных утяжеляет устройство. Привод, не рассчитанный на такую тяжесть, будет чаще ломаться. Чтобы этого избежать, придется укорачивать «рогатку» и соответственно уменьшать перекрываемую ширину проезда. Укорачивание возможно и доступно всем владельцам. Наращивание запрещено, поскольку нормальная балансировка устройства станет невозможной.

Лучшие производители прокладок клапанной крышки

Антивандальные

Цена:от 58 220 руб.

Цена:от 58 450 руб.

Цена:от 22 950 руб.

Цена:от 15 800 руб.

Цена:от 14 100 руб.

Цена: от 11 500 руб.

Антивандальный шлагбаум отличается высокой прочностью материалов и способностью выдержать прямой удар даже от тяжелого транспорта, в том числе и военного. Он обеспечивает максимальный уровень защиты территории от несанкционированного проникновения. Сам вид такого шлагбаума оказывает достаточное психологическое влияние, чтобы отбить желание нарушать периметр охраняемой зоны.

Высокая надежность конструкции достигается благодаря использованию ударопрочных материалов и особенностям монтажа. Для его установки потребуется ряд дополнительных работ, которые специалисты нашей компании выполнят на высоком профессиональном уровне.

Разновидности антивандальных шлагбаумов

Компания «Ворота Руси» предлагает несколько видов преграждающих сооружений, которые отличаются по способу передвижения стрелы:

1. Откатные – в процессе открытия\закрытия стрела движется в горизонтальном направлении по опорной стойке. Данный вид требует наличия достаточного количества свободного пространства в боковой части конструкции. Это наиболее надежный вариант с высокой степенью эффективности.
2. Подъемные – самый распространенный вид, рабочий процесс которого осуществляется путем поднятия стрелы вертикально вверх. Это не требует наличия дополнительного свободного пространства и позволяет перекрывать большие участки дороги. Очень удобны и просты в эксплуатации.
3. Поворотные – требуют усиления всего одной стойки. Более низкая надежность и необходимость в большом количестве доступного пространства сделали данный вид наименее востребованным.

Отличается антивандальный шлагбаум и по принципу своего действия. Он может работать в автоматическом режиме либо же иметь механическое управление.

Какой шлагбаум выбрать?

Автоматический шлагбаум характеризуется высокой скоростью открывания и легкостью управления. Его цена будет несколько выше, однако и производительность на уровне. Такие антивандальные конструкции мы рекомендуем для установки в местах с интенсивным движением.

Механический – отличается простотой конструкции. Автоматические модели более совершенны и востребованы. Они бывают разных модификаций, имеют множество дополнительных элементов и функций.

Цена антивандального шлагбаума будет зависеть от его характеристик, модели и наличия автоматики.

Выбор шлагбаума для парковки

Для того чтобы выбрать подходящий по всем показателям шлагбаум для парковки, нужно в первую очередь определиться с рядом необходимых параметров и сформировать некую совокупность требований к пропускному устройству.

1. Габариты. Для открытых площадок и парковок, так как там нет ограничения верхней точки поднятия стрелы, достаточно измерения ширины проезда. Она и будет определять размер будущего устройства.

   Несколько сложнее дело обстоит с подземными закрытыми паркингами. Если ширина проезда не слишком велика, меньше высоты потолка или другой преграды, тогда только она будет весомым параметром.

   В случае же если верхняя преграда располагается на меньшей, чем ширина перекрываемого проезда, высоте, нужно позаботиться о том, чтобы конструкция стрелы позволяла складываться (имела специальные шарниры).

Какова оптимальная ширина гаражных ворот — давайте вместе с этим разберемся.

В нашей статье вы прочтете об изготовлении шлагбаума своими руками.

По этому адресу http://tech-gate.ru/drugaya-produkciya/turnikety/raznoobrazie-perko.html вас ждет исчерпывающая информация о знаменитых отечественных турникетах ПЕРКо.

1. Предполагаемая (прогнозируемая) интенсивность работы. Для парковок, принадлежащих большим организациям или предприятиям с обширным парком автомобилей и большим количеством клиентов, поставщиков и партнеров, рекомендуется приобретать автоматические шлагбаумы с высокой интенсивностью эксплуатации – не меньше 80%, а лучше и с максимальной. Для небольших парковок можно приобретать устройство с намного меньшей интенсивностью.
2. Скорость работы. Этот показатель является более важным для водителя. Если ширина проезда очень велика, то в зависимости от того, кто большей частью будет пользоваться парковкой, стоит решить – можно ли ставить устройство с большой длиной стрелы или же лучше поставить два по обеим сторонам проезда.
3. Выбор варианта(-ов) управления. Этот параметр зависит от того, есть ли постоянный служащий парковки, будет ли допускаться возможность самостоятельного открытия из машины или допуск на территорию осуществляется только охранником после проверки пропускного удостоверения.
4. Наличие дополнительных аксессуаров и элементов безопасности. Это определяют условия эксплуатации устройства.

   Стрелы могут быть оснащены как в базовой комплектации, так и дополнительно светодиодными лампами, сигнальными элементами, разнообразными подсветками. В регионе, где встречаются сильные ветра, желательно иметь возможность замены стрелы, так как округлая форма сильно уменьшает парусность устройства.

Все эти параметры, включая сложность и правильность установки квалифицированными специалистами и варианты настройки, влияют на стоимость выбранного шлагбаума для парковки. Чем качественней устройство, чем выше его эксплуатационные характеристики, тем выше будет конечная стоимость по сравнению с базовой.

Однако не стоит экономить на безопасности и качестве. Ведь долговечность шлагбаума и несомненная польза от удобства при его использовании окупят затраты на покупку, доставку и установку подобного устройства.

Ну а для максимального удобства автовладельцев можно использовать такой шлагбаум, как в следующем видео. Правда более рационально его устанавливать в случаях, когда у каждого парковочного места есть свой «хозяин».

Особенности шлагбаумов откатного типа

• Поскольку данное устройство должно выдерживать сильные удары, необходимо обеспечить достаточную прочность конструкции. Для этого обустраивается мощный фундамент, причем, не только под основной тумбой с механическим приводом, но и под опорной стойкой, фиксирующей антивандальный шлагбаум в его открытом положении.
• Для повышения надежности все элементы изготавливаются из качественных марок стали. Снаружи металл имеет антикоррозийное покрытие.
• Для обеспечения безопасности на стрелу наносятся различного рода обозначения, которые видны водителям даже ночью.
• Электропривод, управляющий работой подвижной стрелы, обязательно оборудуется блокиратором, который предотвращает ручное открытие откатного шлагбаума, находящегося в закрытом положении.
• Антивандальный шлагбаум может быть оборудован дополнительными устройствами. Например, имеется функция, позволяющая частично приоткрывать стрелу для прохождения человека.
• Шлагбаум может управляться в ручном режиме, при отключенном электропитании.
• При монтаже откатной системы необходимо учитывать наличие свободного места для отката стрелы в открытое положение.

Подготовительные мероприятия

Прежде чем приступать к изготовлению заградительного устройства, нужно сделать его эскиз. Готовая схема содержит элементы барьерного блока. Это обеспечивает дальнейшую эффективность конструируемого устройства. Воссоздать схематическое изображение можно самостоятельно или с применением специальной программы.

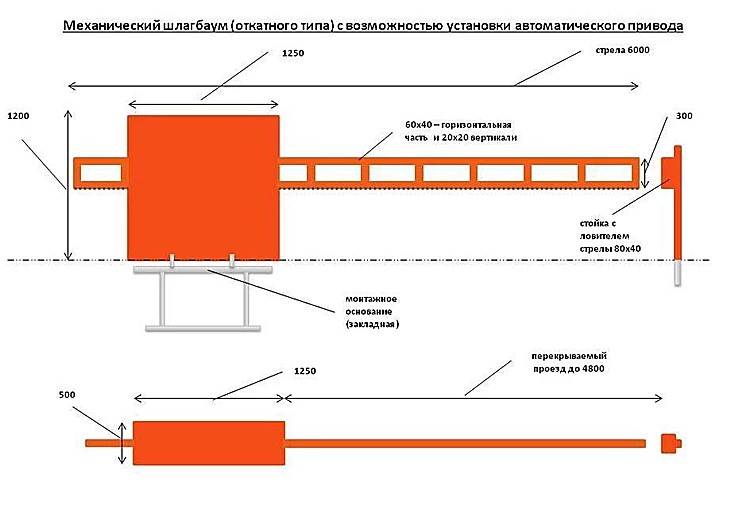

Шлагбаум механический откатной

После выбора дислокации для заграждения, его нужно указать на схеме. В точке размещения устанавливаются опоры, одна из которых служит креплением для блока, а вторая защищает стрелу от слишком быстрого опускания. Шлагбаумная стрела обычно имеет размер, равный промежутку между опорными столбами.

Механический поворотный усиленный шлагбаум

Готовое проекционное изображение должно содержать такие элементы:

• осевой механизм;
• стрела;
• опорный блок;
• стойка уловителя;
• блок крепления.

Механический поворотный стандартный шлагбаум

Для подробного описания деталей, они должны быть изображены на чертёже в виде сверху. При этом важным моментом становится демонстрация разрезов деталей. В основном это касается тех случаев, когда в качестве материала выступают металлические трубы различного диаметра. Такие действия облегчают поиск лучшего варианта сочетания элементов конструкции. Отдельный чертёж разрабатывается для устройства осевого механизма. Во избежание ошибок, размеры всех элементов в нём указываются в миллиметрах.

Шлагбаум откатной антивандальный — что собой представляет и где используется

Для защиты определенных территорий от незаконного проникновения транспортных средств, в том числе тяжелых, применяются антивандальные шлагбаумы. Такие устройства обладают усиленной конструкцией, поэтому являются весьма надежными, предотвращая попытки проникновения таранного типа. Внешний вид таких габаритных систем оказывает также и психологическое воздействие на водителей транспортных средств, отбивая желание пробиваться через препятствия такого типа. Ниже мы рассмотрим, из каких элементов состоит антивандальное устройство, его особенности и области применения.

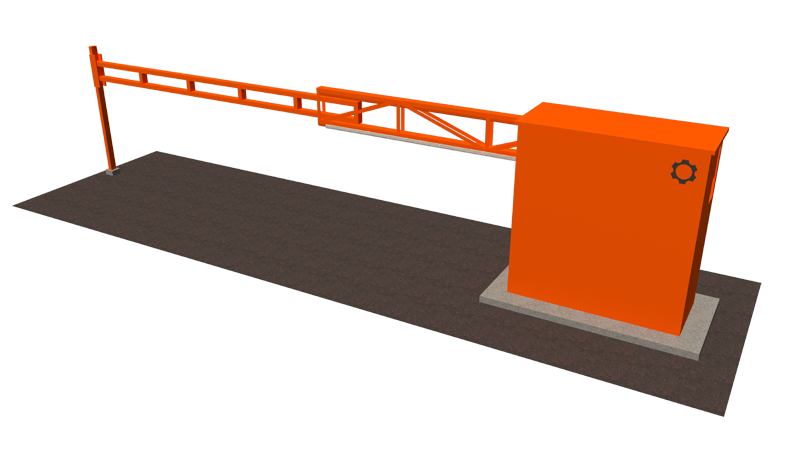

Что собой представляет шлагбаум откатного типа

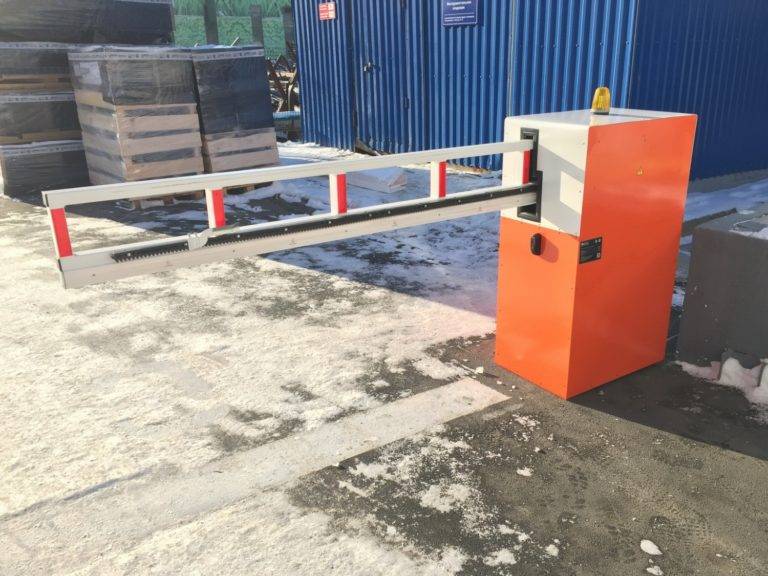

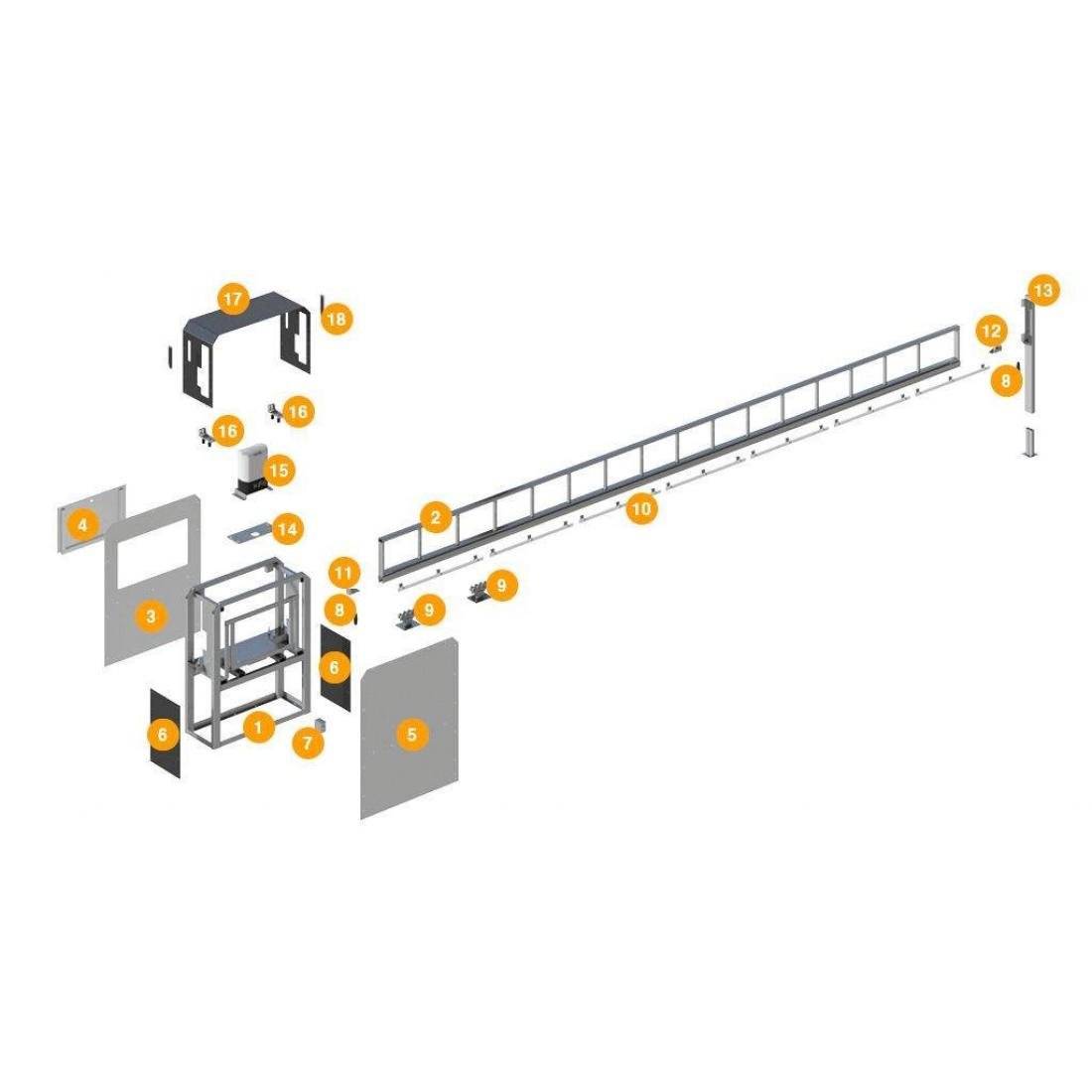

Конструктивно антивандальный шлагбаум представляет собой совокупность нескольких элементов:

• Основная тумба, в которой находится приводной механизм. Изготавливается из толстого листового металла, способного успешно противостоять вандальным действиям. К тумбе подведено электропитание, необходимое для управления выдвижной стрелой.
• Металлическая стрела с зубчатой рейкой, проходящая сквозь тумбу. В процессе движения стрела перемещается по роликовым опорам, находящимся внутри тумбы.
• Опорная стойка, обеспечивающая фиксацию стрелы в выдвинутом положении. Она также должна выдерживать значительные нагрузки, поэтому изготавливается из толстого металла.
• Дополнительные элементы, обеспечивающие безопасность конструкции и транспортных средств. Это лампы, светоотражающие наклейки, флуоресцентная краска, различные указатели.

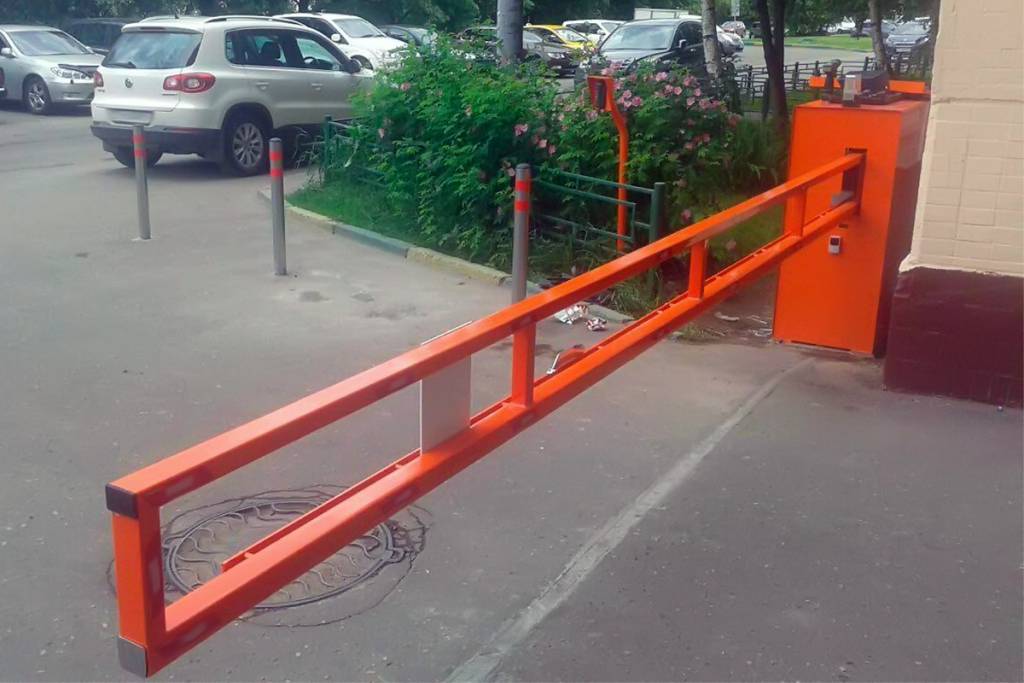

В процессе работы металлическая стрела выдвигается горизонтально, перекрывая проход. Управление стрелой осуществляется командой от оператора или по сигналам от датчиков (автоматическое открытие). Когда необходимо открыть проезд, поступает команда на управляющий механизм, и стрела движется в обратном направлении.

Особенности шлагбаумов откатного типа

• Поскольку данное устройство должно выдерживать сильные удары, необходимо обеспечить достаточную прочность конструкции. Для этого обустраивается мощный фундамент, причем, не только под основной тумбой с механическим приводом, но и под опорной стойкой, фиксирующей антивандальный шлагбаум в его открытом положении.
• Для повышения надежности все элементы изготавливаются из качественных марок стали. Снаружи металл имеет антикоррозийное покрытие.
• Для обеспечения безопасности на стрелу наносятся различного рода обозначения, которые видны водителям даже ночью.
• Электропривод, управляющий работой подвижной стрелы, обязательно оборудуется блокиратором, который предотвращает ручное открытие откатного шлагбаума, находящегося в закрытом положении.
• Антивандальный шлагбаум может быть оборудован дополнительными устройствами. Например, имеется функция, позволяющая частично приоткрывать стрелу для прохождения человека.
• Шлагбаум может управляться в ручном режиме, при отключенном электропитании.
• При монтаже откатной системы необходимо учитывать наличие свободного места для отката стрелы в открытое положение.

Применение антивандальных шлагбаумов

Прочность, надежность и простата управления позволяют эксплуатировать антивандальные шлагбаумы такого типа для решения целого ряда ответственных задач:

• Обеспечивается высокий уровень контроля за проездом автотранспорта в границах конкретной территории.
• Повышение безопасности на охраняемых объектах, в том числе военного и стратегического назначения. Это могут быть военные базы, посольства, представительства крупных компаний, банки и прочие важные объекты.
• Антивандальный шлагбаум способен оградить проезд там, где не справится обычное заграждение.

Рассмотренное нами устройство защитного типа позволит решить вам массу проблем с ограждением территорий, предотвращением несанкционированного доступа к объектам, а также прочие вопросы безопасности.

Разновидности автоматических шлагбаумов

Внешний вид электромеханического шлагбаума.

Конструкционно автоматический шлагбаум — это невысокая стойка, в которую вмонтирован силовой механизм и закрепленная стрела. Устройства работают от электрической сети. В комплект входят блоки бесперебойного питания. В случае, когда электричество пропадает, автошлагбаумы легко открываются вручную.

В зависимости от вида силового механизма, шлагбаумы бывают:

1. Электромеханическими. Наиболее популярная и практичная разновидность. Такие конструкции отличаются простотой и надежностью. Прекрасно работают в любых погодных условиях. Легко противостоят низким температурам, сырому климату, агрессивным средам на производстве.
2. Гидравлическими. Исключительно износостойкие приборы. Имеют большой рабочий ресурс. Отличаются бесшумной работой. Они способны непрерывно работать с высокой интенсивностью. Некоторые модели рассчитаны на непрерывный рабочий режим. Благодаря этому шлагбаумы с гидравликой применяются на объектах с очень высокой интенсивностью въезда/выезда машин. Здесь можно вспомнить об автостоянках, которыми обладают крупные офисные центры, автовокзалы и аэропорты.

Также существуют гидравлические шлагбаумы, которые используются в быту. Такое устройство обладает мягким и плавным ходом. Абсолютно бесшумны. С успехом используются в загородных домах.

Вместе с тем модели гидравлических шлагбаумов плохо переносят низкие температуры (особенно ниже −30°С). Они довольно сложны в обслуживании, да и ремонт их недешевый.

Критерии оценки работы автоматических шлагбаумов

При оценке работы шлагбаумных устройств основополагающим фактором являются показатели интенсивности пользования устройством. Значения вычисляются по формуле, в которой представлено отношение времени функционирования прибора к суммарному времени технологических пауз. Если частота пользования шлагбаумом превышает заданные величины, то последний может автоматически отключаться блоком управления, дабы двигатель не перегревался. Сверхрасчетный режим функционирования ведет к тому, что у шлагбаума очень быстро вырабатывается рабочий ресурс.

Особое внимание следует уделить скорости подъема стрелы. Легкие короткие стрелы (до 4 м) поднимаются/опускаются быстрее. Более тяжелые стрелы обладают большой инертностью

Так, 8-метровый сегмент будет перемещаться в течение 6-10 сек. Это стандартный режим. Там же, где скорость стрелы выходит на первый план (к примеру, выезд спецтранспорта со спецстоянок), применяются скоростные автоматические шлагбаумы, которые осуществляют свой рабочий цикл всего за 2-3 сек

Более тяжелые стрелы обладают большой инертностью. Так, 8-метровый сегмент будет перемещаться в течение 6-10 сек. Это стандартный режим. Там же, где скорость стрелы выходит на первый план (к примеру, выезд спецтранспорта со спецстоянок), применяются скоростные автоматические шлагбаумы, которые осуществляют свой рабочий цикл всего за 2-3 сек.

Безопасность и удобство

Установка на парковке одного или нескольких шлагбаумов (в зависимости от размера ограничиваемой территории и количества необходимых въездов/выездов) создает дополнительную систему безопасности.

Работникам и клиентам не приходится беспокоиться за надежно охраняемые транспортные средства. Они избавлены от необходимости тратить время на то, чтобы поставить машину на ближайшую платную стоянку, а затем забрать ее оттуда.

К тому же шлагбаум для парковки имеет довольно большую пропускную способность, и людям не нужно долго ждать открытия, как в случае с воротами.

Если нет нужды в усиленной охране территории, однако есть необходимость ограничения въезда, шлагбаумы выигрывают у всех прочих средств благодаря удобству, скорости установки, доступности и простоты управления независимо от типа привода.

Отличительные черты антивандальных откатных шлагбаумов.

В связи с тем, что подобного рода устройства должны выполнять практическую защитную функцию, для них характерны определенные особенности:

• Они нуждаются в прочном, основательном фундаменте, который обеспечивает устойчивость и надежность стойкам и способен сохранить свою целостность в случае удара. В случае сильного динамического воздействия именно от крепости основания чаще всего зависит, устоит вся конструкция или нет.
• При их обустройстве непременно нужно учитывать наличие сбоку свободного места, которое требуется для отведения перекладины. Все должно быть оборудовано таким образом, чтобы во время движения на пути планки не возникало никаких препятствий, и при этом она не создавала ни для кого угрозу. В связи с этим становится очевидным, что установить антивандальные откатные шлагбаумы возможно далеко не везде и не всегда.
• Подобного рода конструкции практически в ста процентах случаев оснащаются электрическим приводом. Перемещение перекладины за счет механической передачи и ручных усилий в настоящее время практически не встречается, так как является трудоемким и медлительным. Современный механизм предусматривает наличие электродвигателя, усилие от которого передается га зубчатую рейку, находящуюся в жесткой связке со стрелой. Подобный механизм является достаточно компактным, но при этом весьма функциональным, позволяя жестко зафиксировать планку в открытом либо закрытом положении.
• При производстве данного оборудования ориентируются на более высокие стандарты и качество исполнения, используют более прочные и надежные материалы.

Благодаря всем этим особенностям откатной шлагбаум антивандального назначения превращается в действительно непреодолимое препятствие для легкового и грузового транспорта.

Что собой представляет шлагбаум откатного типа

Конструктивно антивандальный шлагбаум представляет собой совокупность нескольких элементов:

• Основная тумба, в которой находится приводной механизм. Изготавливается из толстого листового металла, способного успешно противостоять вандальным действиям. К тумбе подведено электропитание, необходимое для управления выдвижной стрелой.
• Металлическая стрела с зубчатой рейкой, проходящая сквозь тумбу. В процессе движения стрела перемещается по роликовым опорам, находящимся внутри тумбы.
• Опорная стойка, обеспечивающая фиксацию стрелы в выдвинутом положении. Она также должна выдерживать значительные нагрузки, поэтому изготавливается из толстого металла.
• Дополнительные элементы, обеспечивающие безопасность конструкции и транспортных средств. Это лампы, светоотражающие наклейки, флуоресцентная краска, различные указатели.

В процессе работы металлическая стрела выдвигается горизонтально, перекрывая проход. Управление стрелой осуществляется командой от оператора или по сигналам от датчиков (автоматическое открытие). Когда необходимо открыть проезд, поступает команда на управляющий механизм, и стрела движется в обратном направлении.

Антивандальный шлагбаум: что это такое

Итак, выше было сказано, что антивандальный шлагбаум, это усиленная версия обычного шлагбаума, демонтировать или поломать которую без специальных приспособлений не представляется возможным. Плюс ко всему установка антивандального шлагбаума происходит с применением бетона, поэтому его корпус имеет надёжную опору, которую нельзя сдвинуть машиной или каким-либо другим способом.

Таким образом, установка антивандального шлагбаума поможет надёжно защитить площадку, двор или отдельный участок дороги. Попасть через такой шлагбаум на машине невозможно, даже если сильно захочется. Кроме того, учитывая название шлагбаума и его функции, навредить изделию неспособны даже вандалы, которые привыкли всё крушить вокруг.

Безопасность и удобство

Установка на парковке одного или нескольких шлагбаумов (в зависимости от размера ограничиваемой территории и количества необходимых въездов/выездов) создает дополнительную систему безопасности.

Работникам и клиентам не приходится беспокоиться за надежно охраняемые транспортные средства. Они избавлены от необходимости тратить время на то, чтобы поставить машину на ближайшую платную стоянку, а затем забрать ее оттуда.

К тому же шлагбаум для парковки имеет довольно большую пропускную способность, и людям не нужно долго ждать открытия, как в случае с воротами.

Если нет нужды в усиленной охране территории, однако есть необходимость ограничения въезда, шлагбаумы выигрывают у всех прочих средств благодаря удобству, скорости установки, доступности и простоты управления независимо от типа привода.
