Подготовка к постройке: чертежи и схемы
Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.
Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:
- при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
- чем больше данный показатель, тем легче будет въезжать на территорию участка;
- ширина должна определяться с учётом вида транспортного средства.
Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.
От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.
Схема монтажа автоматики с указанием количества жил кабелей и их сечений
На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств. Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией
Это следует учитывать, так как для установки понадобится место под потолочной конструкцией
Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.
Схема откатной автоматической конструкции практически ничем не отличается.
Схема расположения элементов автоматических откатных ворот
В данном случае будет необходим лишь один электромотор.
Настройка привода
Когда подключение питающего провода к фазному, нулевому и заземляющему произведено, можно производить настройку концевых выключателей. На большинстве современных моделей используются магнитные концевые. Они крепятся на рейку на определенной высоте. Высота задается кронштейнами с возможностью перемещения магнитов.
Когда магниты проходят напротив чувствительного элемента устройства, вращение двигателя останавливается.
Выключатель открытия должен срабатывать, когда полотно уже полностью вышло из проема, но концевой ролик еще не дошел до передней опоры. Выключатель закрытия требует более тонкой настройки. В идеале створка должна входить в улавливатель с зазором 5.10 мм. Контактные концевые старых моделей нажимают на рычажный выключатель на корпусе устройства. В остальном все то же.
https://youtube.com/watch?v=zB2C2nQ6kvc
Передатчик фотоэлемента на дальнем столбе подключается только к питанию 2-х-жильным проводом. С приемником сложнее, 2 его жилы отвечают за питание, 2 — за управляющий сигнал. Если все подключено верно, то автоматика должна срабатывать следующим образом: при перекрывании луча между передатчиком и приемником движение створки на закрытие прекращается, и она отводится в положение «открыто».
Сигнальная лампа подключается к клеммам, на которые подается питание при движении ворот в любом направлении. Большинством моделей приводов поддерживается установка автоматики, увеличивающей функциональность устройства.
К ним можно подключать любую нормально разомкнутую кнопку для открытия ворот по нажатию. Вместо кнопки можно использовать считыватели кодированного сигнала различных типов. Внешняя антенна позволяет улучшить качество и дальность приема сигнала брелка дистанционного управления. Внешний приемник сигнала позволяет эксплуатировать привод с несколькими сотнями брелков.
Главное — это внимательно изучать инструкцию, не путать цвета и сечения жил. Тогда автоматизировать откатные ворота своими руками будет нетрудно.
Монтаж реечной передачи привода
Это один из самых популярных вариантов подачи тяги от мотора к воротам при помощи цепи. На вал преобразователя приварить звездочку, которая используется на вращательных элементах велосипедов и мотоциклетов. Цепную ленту с идентичным шагом звеньев как у звездочки следует натянуть по нижнему периметру полотна и закрепить на его концах. При совершении шестеренкой вращательных движений в разных направлениях тяга передается на цепную ленту, которая, в свою очередь, подтягивает раму полотна.

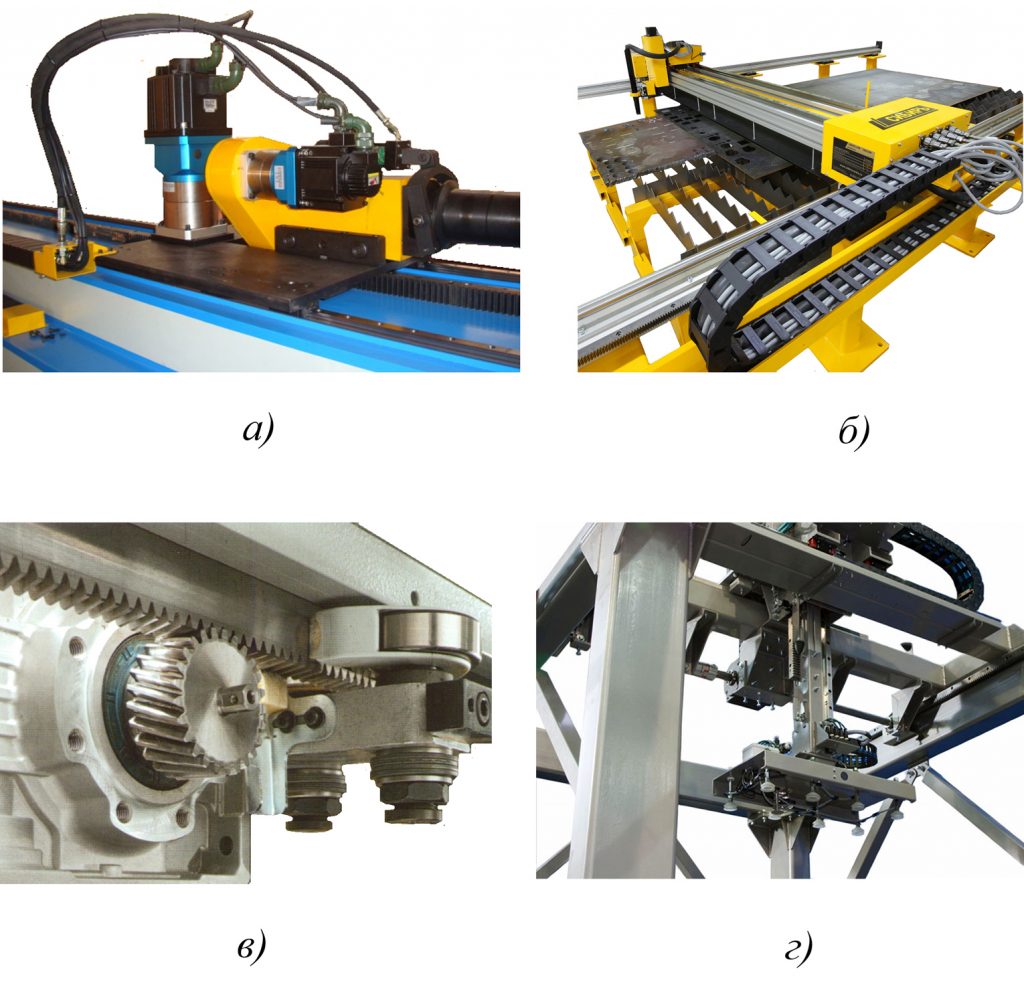

Примеры реечной передачи.
Для установки рамы, где будут расположены система передачи тяги и двигатель, лучше применить сталь угловую, при этом ширина полки должна составлять около 5 сантиметров. Мотор и преобразователь монтируются к опоре из металла при помощи болтов. В основании должны быть предусмотрены продольные отверстия, чтобы была возможность корректной регулировки положения.
Для крепления цепной ленты к воротам рекомендуется прикрепить дополнительную приводную балку к полотну. При этом следует соблюсти высоту примерно 600-1000 мм от дорожного покрытия. К нижней части балки прикрутить при помощи саморезов цепную ленту или рейку с зубьями, защищенную боковым резиновым или пластиковым кожухом. Крепление краев цепной ленты к полотну выполняется при помощи сварки.
Проблем растяжения можно избежать, если вместо цепной ленты использовать металлическую рейку с зубьями. Однако изготовить ее своими руками весьма проблематично, поэтому лучше обратиться в слесарную мастерскую, оснащенную специальным оборудованием для таких работ.

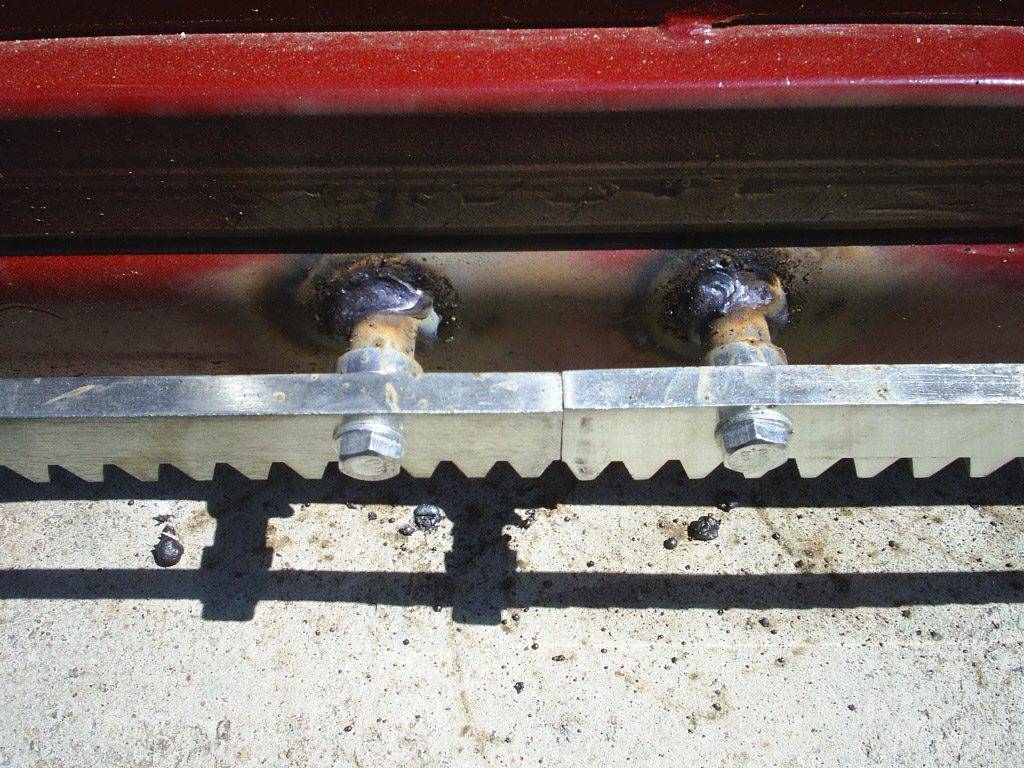

Зубчатая рейка.
Четвертый вариант привода ворот (рабочий)
Для привода откатных ворот, решил использовать моторедуктор стеклоочистителя ВАЗ, от НИВЫ, они идентичны в других моделях, от 01 до 07 ВАЗов, стоят около 1000 рублей новый, на разборке можно купить от 300 до 500 рублей.
На этот двигатель нужно установить велосипедную звездочку, для этого нужны штатные шлицы с трапеции дворников. Приварил их к звездочки как можно ровнее, отрезал лишнее.
Далее сделал кронштейн для крепления двигателя от дворников к воротам, точнее к площадке рядом с воротами. Сделал его из трех уголков (перфокрепеж), остались после постройки каркасного дома. Так же приварил натяжитель цепи из анкера.
К площадке, подготовленной во время установки самих откатных ворот, приварил два болта, шляпками вниз, для того чтобы закрепить привод
Прикрутил привод ворот, подложил шайбы на всякий случай. Цепь у меня уже была установлена, просто немного поэкспериментировал с ее натяжкой. На фото ниже, крепление цепи к воротам с возможностью регулировки натяжения цепи.
Следующее фото — левая часть ворот, где цепь закреплена на саморез к профильной трубе, саморез по металлу вставил прям в звено, и закрутил в кронштейн из профильной трубы, лишнее намотал вокруг кронштейна
Концевики я поставил еще до того как прикрутил привод, в тепле это приятнее делать, чем на морозе (см так же статью автоматика для ворот). Провода на моторе стеклоочистителя, к которым нужно подключить питание, нашел опытным путем, там всего четыре провода, черный масса, второй искал методом тыка (в колодке находится по диагонали от черного).
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Установка привода для откатных ворот своими руками поднимет вашу самооценку, вселит уверенность в качестве выполнения работ и, что немаловажно, сохранит вам значительную часть средств. Если же вам что-то непонятно, пишите мне!
Подключение электрической части автоматизированных распашных ворот своими руками
Как выбрать правильно двигатель для привода
От выбора «правильного» двигателя будет во многом зависеть и удобство эксплуатации ворот, и общая надежность всей системы
Здесь придется принимать во внимание ряд факторов. К примеру, если на участке применяется трехфазное питание, то рекомендуется применять, соответственно, трехфазный мотор, который использует соединение своих обмоток «звездой»
Такой выбор позволит, с одной стороны, избежать многих проблем при запуске мотора, а с другой – по максимуму использовать его мощность.
Привод для автоматизации откатных ворот.
Однако, если на участке нет трехфазного напряжения, то придется применять конденсаторный однофазный движитель. Это может послужить причиной некоторых недостатков в пусковом моменте, но все же лучше, чем ничего.
Рекомендуется выбирать мотор в мощностном диапазоне от 1 200 до 2 500 ватт. Выбор здесь зависит во многом от того, насколько велика масса полотна ворот. Соответственно, чем массивнее ворота, тем двигатель большей мощности им и потребуется.
Что касается частоты вращения вала, то здесь все наоборот: чем меньше, тем лучше. К примеру, отличным выбором послужит мотор на 6 или 12 полюсов при частотах вращения на 1 000 или на 500 оборотов в минуту соответственно. Это обусловлено необходимостью избежать повышенного передаточного числа на редукторе. Кроме того, выбор мотора с меньшим количеством оборотов позволит понизить нагрузку на вал.
В зависимости от диаметра приводного колеса, частота его вращения может составлять от 80 до 100 оборотов за одну минуту. Данную величину нужно принимать как выходную для крутящего момента редуктора. При этом вращающийся момент входной должен быть равным частоте оборотов мотора. Рекомендуется применять одноступенчатый редуктор, оснащенный червячной передачей.
Сборка привода с цепной передачей
Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.
Пошаговая инструкция:
- Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
- Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.
На основании чего подбирается двигатель?
Привод, который будет использоваться для откатных ворот, состоит из нескольких основных узлов: двигатель, узел управления, редуктор. В случае, когда планируется сборка аппаратной части своими руками, нужно подбирать элементы механизма в соответствии с параметрами ворот (габариты и вес, интенсивность эксплуатации), благодаря чему самодельный привод будет функционировать исправно, без перебоев и поломок.
Рекомендуется покупать фурнитуру единым комплектом – так вы сможете приобрести изделие одного производителя и сэкономите себе деньги.
Размеры подвижной створки
Чем крупнее ворота, тем более мощный требуется двигатель. Слабая автоматика не обеспечит достаточного усилия для передачи зубчатой рейке. Более эффективно будет функционировать трехфазный двигатель. Соответственно, рекомендуется проверить, какой тип источника питания подведен к воротам.
Материалы несущих деталей
Сегодня часто встречаются редукторы с полимерными шестернями. Это снижает интенсивность шума, однако, негативно сказывается на продолжительности эксплуатации. Некоторые детали, в частности, вал, изготавливают из порошковых металлов, силумина.
Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.
Если наполнение узлов привода выполнено из стали, можно рассчитывать на долгосрочную службу. В технической документации не указываются такие нюансы, поэтому рекомендуется искать информацию от надежных источников.
Интенсивность эксплуатации
Этот параметр определяется показателем в процентах. Чем выше его значение, тем надежнее привод для откатных ворот. В бытовых условиях достаточно установить комплект автоматики с интенсивностью эксплуатации не более 30%, при этом среднее количество циклов составляет 5-6 в час.
Промышленные объекты пропускают больше автомобилей, поэтому привод для откатных ворот должен подбираться с интенсивностью эксплуатации от 50% и выше. Количество циклов при данном показателе равно 10 в час. Если же интенсивность эксплуатации соответствует 70%, количество машин в час увеличится до 13-15.
Масса подвижной створки
Вес откатных ворот варьируется в пределах 300-1000 кг. Соответственно, для каждого значения массы нужно подбирать привод с определенной мощностью. Например, в бытовых условиях подвижная створка обычно весит 250-600 кг. Для конструкции весом до 300 кг нужно использовать автоматику не менее 250 Вт.
Качество и мощность привода не всегда зависит от страны производителя и торговой марки. Некоторые китайские приводы не уступают автоматике известных производителей.
Аналоги с уровнем нагрузки до 400 Вт вполне можно задействовать, как узел аппаратной части для откатных ворот массой не выше 600 кг. Двигатель 600 Вт используют с целью передачи создаваемого усилия подвижной створке весом до 1000 кг.
Подготовка к монтажу откатных ворот
нужно составить план
Всё это нужно сделать больше для экономии времени, чтобы потом просто не бегать в магазин покупать необходимые материалы.
В обязательные пункты плана должны входить:
- данные о местности для установки ворот (глубина промерзания почвы);
- металлофурнитура в полном наборе;
- необходимые инструменты;
- материал для обшивки каркаса.
Особенно тщательно нужно следить за подбором не только инструментов, но и комплектующих деталей, ведь от их качества будет напрямую зависеть срок работы откатной системы. Обычно детали подбираются с условиями соблюдения параметров нагрузки, чтобы в дальнейшем просто не провисали ворота.
Все механизмы, которые входят в конструкцию откатной системы крепятся только с помощью электрической сварки, и тут может потребоваться помощь специалистов. Если нет опыта в управлении сварочным аппаратом, то лучше не браться за эту часть работы.
Также важно уяснить, что при установке ворот нужно предусмотреть, сколько места необходимо оставить, ведь полотно ворот отходит во внутреннюю часть двора. Полотно при этом должно полностью уходить под стенку. Всё нужно просчитать заранее, ведь из-за использования электрической сварки, система ворот становится неразборной и после их установки уже не получится чего-то исправить
Всё нужно просчитать заранее, ведь из-за использования электрической сварки, система ворот становится неразборной и после их установки уже не получится чего-то исправить.
Важно обратить внимание на то, что откатные ворота могут работать от нескольких видов подключения, поэтому надо с самого начала определиться с оптимальным вариантом. Есть вариант подключения системы к электрическому приводу, но многие современные модели также предусматривают подключение к системе сигнализации, что значительно проще и безопаснее
Мнение специалистов
Олег Степанович Серегин, монтажник: Организация цепной передачи связан с преодолением некоторых трудностей. К примеру, цепь может при больших нагрузках несколько растягиваться. Данный недостаток вполне можно устранить, если к самому последнему звену цепи приварить шпильки и их пропустить через проушины, оборудованные на воротной раме. Таким образом можно будет при необходимости выбирать «слабое звено» в цепи и периодически натягивать ее.
Геннадий Озеров, мастер-монтажник: Для того, чтобы защитить направляющую рельсу от попадания на нее снега, можно сверху соорудить специальный козырек. Изготавливается он из П-образного профиля для монтажа гипсокартонной плиты. Что касается размеров, то будет достаточно взять профиль: 40 х 100 х 40 мм.
Устройство приводной системы
Для тяжелых конструкций устанавливают мотор на 380 В
Привод для откатных ворот бывает гидравлическим или электромеханическим, но в обоих случаях в его строении есть электродвигатель. Моторчик сообщает движение гидравлике или механике. По мощности агрегата устройства делят на промышленные и бытовые. В частных хозяйствах используют электродвигатели 220 В с повторяющейся интенсивностью действия в диапазоне 30 — 50%. Такие параметры предохраняют обмотки мотора от перегрева.
Для промышленных ворот из тяжелых материалов ставят стойкие к нагреванию агрегаты 220 или 380В. Использование двигателей, работающих на 12В, ограничено из-за многосложного управления, которое ведет к удорожанию автоматики в целом.
Механизм открывания включает устройства:
- электрический двигатель со стартером;
- прибор, понижающий обороты;
- зубчатая пара колесо-шестерня;
- рабочий редуктор (поступательно-возвратный механизм, шатунно-кривошипный блок, гидроцилиндровый насос).
Приводное устройство содержит в конструкции компенсационный блок для понижения нагрузки тяжелой воротной створки. Он может быть представлен системой противовесов, торсионными пружинами.
Сборка актуатора
Пошаговая инструкция по установке автоматики на распашные ворота
Выбор привода для откатных ворот
Выбирать электропривод для монтируемых откатных ворот нужно исходя из следующих моментов:
- частоты его использования;
- мощности двигателя.
Мощность выбирается в значимости от габаритов, конструкции ворот. Это также определяет сопротивляемость механизма внешним воздействиям. Вес одной створки составляет примерно 300–800 килограмм. Точный вес зависит от размера конечного элемента, толщины металла из которого он изготовлен, особенностей конструкции вроде наличия ребер жесткости.
Выбирать систему для устройства откатных ворот с электроприводом необходимо из расчета, что для передвижения 300-килограммовой створки надо установить двигатель мощностью примерно 300 Ватт. Если вес всей конструкции меньше одной тонны, то можно установить электропривод на 600 Ватт.
Так как чаще всего откатные ворота являются цельными полотнами, то при расчете мощности учитывается коэффициент. В большинстве случаев, он берется равным 40 и умножается на вес нагрузки. В результате будет получена максимальная нагрузка на систему передвижения из которой выбирается ее мощность.
Интенсивность использования также важна при выборе откатных ворот с электроприводом. Чаще всего, подобные конструкции применяются с умеренной нагрузкой поэтому нужно подбирать оборудование, интенсивность использования которого находится в пределах 30-50%.
Если монтаж планируется выполнять своими руками, то пренебрегать данными характеристикам нельзя. В противном случае оборудование будет работать с повышенной нагрузкой и быстро выйдет из строя.
Также имеются системы рассчитанные на определенное количество циклов, которое измеряется в процентах. Есть модели на 30, 50, 70, 100% интенсивность работы. Когда предусматривается высокая проходимость ворот, то специалисты рекомендуют ставить связку ворота-шлагбаум, которая имеет высокой срок службы. Особенностью является то, что при большой проходимости можно открыть ворота, а поток транспорта контролировать шлагбаумом.
Электропривод представляет собой сложную конструкцию, в которой двигатель через редуктор передает энергию электричества в механическую энергию вращения вала
Поэтому очень важно проводить регулярный осмотр этих узлов, что значительно продлит срок службы всей системы
Не менее важным при выборе откатных ворот с электроприводом является ее изготовитель. Наибольшей популярностью пользуются немецкие, итальянские системы, отличающиеся относительно простым монтажом, высокой надежностью и долгим сроком службы.
Монтаж электропроводки
Общие правила для прокладывания кабелей
При установке проводов самостоятельно рекомендуют учитывать определенные правила:
- Следует оставлять 1-1,5 свободных концов проводки.
- Блок управления устанавливается со стороны, к которой легче подвести кабель питания 220 В.
- Проводка заводится с гофрой только с нижней стороны.
- Свободные концы рекомендуется оставлять по 1-1,5м. Блок управления имеет короб, чтобы избежать попадания воды.
- Каждому приводу необходим трех жильный кабель для питания электромоторов.
- Кабель питания должен быть расположен немного ниже, чем высота монтажа привода.
Разводка электропроводки
Важно! Для избежания поломки автоматики из-за перепадов напряжения рекомендуется устанавливать стабилизатор напряжения.
Условия подведения кабелей фотоэлементов
Для разводки кабелей фотоэлементов также существуют определенные правила:
- Использовать для подключения следует двужильные провода 4*0,22.
- Если ворота выполнены из непрозрачного материала, необходимо установить вторую пару фотоэлементов за воротами (в комплект входят всего два фотоэлемента, поэтому необходимо приобрести еще одну пару).
- Монтировать их следует на высоте 500-600 мм от поверхности земли.
Конструкция привода
Прежде чем приступить к изготовлению привода, следует понимать его конструкцию. Привод для раздвижных ворот состоит из следующих деталей:
- двигатель;
- редуктор (преобразователя вращения);
- узел управления.
Это основные механизмы, которые приводят в движение полотно, при этом источником тяги выступает электродвигатель.

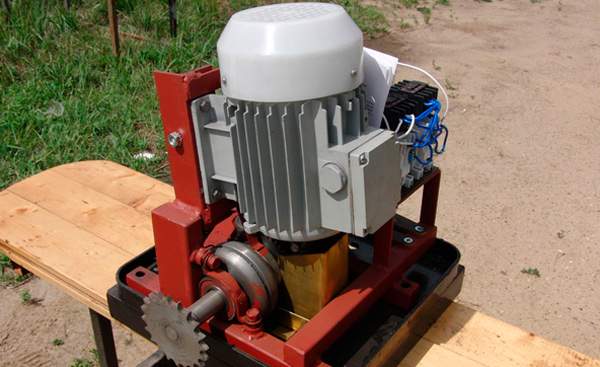

Внешний вид.
Есть два варианта передачи тяги:
- звездочка и цепь;
- прижимной ролик.
При наличии трехфазного напряжения отлично подойдет двигатель со звездочной обмоткой, что позволит использовать максимальную мощность мотора. При отсутствии трехфазного напряжения можно использовать однофазный двигатель, но при этом следует быть готовым к тому, что пусковой момент будет иметь недостатки из-за низкой мощности.
При выборе двигателя необходимо учитывать следующие параметры:
Размер створки полотна. Чем массивнее полотно, тем более мощный двигатель должен быть установлен.
Интенсивность использования конструкции. Домашние ворота используются всего несколько раз в день. Даже самый маломощный мотор сможет обеспечить движение ворот при интенсивности их эксплуатации 5-6 раз в час.

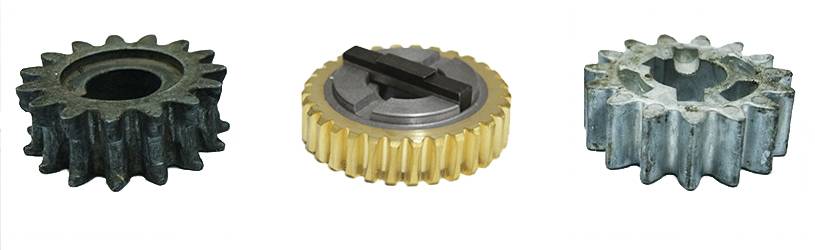

Материал шестеренок редуктора
На этот показатель следует обратить внимание, поскольку при использовании двигателя высокой мощности пластиковые шестеренки-редукторы быстро выйдут из строя.
Частота вращения 500-1000 оборотов в минуту.
Для установки отлично подойдут трехфазные электродвигатели A100L8 или однофазные марки АИРЕ 80.
Двигатель A100L8.
АИРЕ 80.
Выбирая преобразователь для самодельного привода сдвижных ворот, следует акцентировать внимание на важные моменты:
- Выходной вращающийся момент должен составлять около 80–100 оборотов в минуту.
- Скорость вращения мотора должна совпадать с входным крутящим моментом преобразователя.
Монтаж реечной передачи привода
Это один из самых популярных вариантов подачи тяги от мотора к воротам при помощи цепи. На вал преобразователя приварить звездочку, которая используется на вращательных элементах велосипедов и мотоциклетов. Цепную ленту с идентичным шагом звеньев как у звездочки следует натянуть по нижнему периметру полотна и закрепить на его концах. При совершении шестеренкой вращательных движений в разных направлениях тяга передается на цепную ленту, которая, в свою очередь, подтягивает раму полотна.
Примеры реечной передачи.
Для установки рамы, где будут расположены система передачи тяги и двигатель, лучше применить сталь угловую, при этом ширина полки должна составлять около 5 сантиметров. Мотор и преобразователь монтируются к опоре из металла при помощи болтов. В основании должны быть предусмотрены продольные отверстия, чтобы была возможность корректной регулировки положения.
Для крепления цепной ленты к воротам рекомендуется прикрепить дополнительную приводную балку к полотну. При этом следует соблюсти высоту примерно 600-1000 мм от дорожного покрытия. К нижней части балки прикрутить при помощи саморезов цепную ленту или рейку с зубьями, защищенную боковым резиновым или пластиковым кожухом. Крепление краев цепной ленты к полотну выполняется при помощи сварки.
Проблем растяжения можно избежать, если вместо цепной ленты использовать металлическую рейку с зубьями. Однако изготовить ее своими руками весьма проблематично, поэтому лучше обратиться в слесарную мастерскую, оснащенную специальным оборудованием для таких работ.
Зубчатая рейка.
Откатные ворота — принцип работы и конструкция
Принцип работы ворот: створка движется на двух роликовых тележках, установленных на забетонированном швеллере. Для защиты от падения и перекоса служат верхние ролики. В закрытом состоянии для снятия нагрузки с роликовых опор на направляющей устанавливается концевой ролик, который заезжает в нижний улавливатель при закрытии ворот. Верхний улавливатель устанавливается для более надёжной фиксации ворот в закрытом состоянии. Полный размер ворот составляет 150% ширины проёма, то есть если проём у нас 4 м, то полная ширина створки ворот будет 6 м и соответственно место для отката должно быть не меньше 6 м. Пожалуй, это главный недостаток такого типа ворот и если не хватает места то стоит рассмотреть другие варианты.
Схема откатных ворот с основными элементами
Выбор двигателя и редуктора для ворот
Если на участок подведено трехфазное напряжение, используйте трехфазный мотор с соединением обмоток в «звезду». Это устранит возможные проблемы при пуске и позволит использовать максимум мощности двигателя.
Если трехфазное напряжение недоступно, придется использовать однофазный конденсаторный двигатель.
Примечание: такой выбор может обернуться серьезным недостатком пускового момента.
Выбирайте привод в диапазоне мощности 1,2–2,5 кВт, в зависимости от массы полотна ворот. Частоту вращения лучше выбрать наименьшую из возможных, например, отлично подойдут 6-полюсные или 12-полюсные двигатели с частотой вращения 1000 и 500 об/мин соответственно. Низкий крутящий момент нужен, чтобы избежать высокого передаточного числа в редукторе и снизить нагрузку на ведущий вал. Для установки подойдут трехфазные электрические двигатели серии A100L8 или однофазные конденсаторные моторы, такие как АИРЕ 80.
Частота вращения приводного колеса, в зависимости от его диаметра, должна составлять 80–100 оборотов в минуту. Эту величину следует принимать в качестве выходного крутящего момента редуктора. Входной вращающий момент должен быть равен частоте вращения двигателя. Для данной кинетической схемы рекомендуются одноступенчатые редукторы с червячной передачей.
Изготовление привода из автомобильных стеклоподъёмников
Автоматика от разных производителей
Подготовка ворот и мест крепления
Для любых ворот и дверей можно установить привод, осуществляющий автоматическое распахивание. Главное, предварительно спроектировать монтаж механики. Речь идет о прочной фиксации привода. Крепежный элемент – стальные листы с углублениями. Одна пластина фиксируется перпендикулярно створке, а вторая – в аналогичном положении только на заборе или столбе.
Оба листа устанавливают в одной плоскости и на одном уровне. При монтаже учитывают силовую тягу приводного механизма. Так, как она высокая, то лучшим способом крепления принято считать сварку. Если столб из камня или кирпича, то к нему пластину крепят анкерными метизами. Специалисты рекомендуют заранее прокладывать стальные элементы еще на этапе строительства в таких случаях – это надежнее.
Более простая схема установки относится к монтажу дверей, которые распахиваются внутрь. В воротном проеме прокладывают кабель. Для него предварительно укладывают пластиковую трубу размером 32 мм.
Основные параметры приводного устройства можно определить еще на начальной стадии монтажа. Для этого нужно измерить дистанцию между углублениями. Делают это при открытых и закрытых воротах. При открытых дверях узнают длину механизма в сложенном виде. Разность между полученными параметрами обозначает размер рабочего хода.
Ручные пружинные весы тоже помогают узнать силу открытия и закрытия дверей. Для этого нужно потянуть за фиксатор створки в сторону противоположной детали. Это рекомендуется делать для более точного подбора двигателя.
Подготовительные мероприятия
Экономия на монтаже
Тем, кто решил не экономить до немыслимых приделов и не мучитьcя изобретением давно уже существующих инженерных решений, а решил приобрести набор существующих агрегатов систем автоматического открытия ворот и смонтировать их самостоятельно можно посоветовать обратить внимание на следующие моменты:
мощность двигателя должна соответствовать такому параметру, как вес ворот мощность привода должна соответствовать весу ваших ворот (чем тяжелей ворота, тем мощней привод). При этом достаточно помнить, что маломощный мотор в 300 Вт достаточен для передвижения ворот весом в 800 Кг;
автоматика также выбирается также в зависимости от часто использования. Если предполагается не более 10 открытий-закрытий в день – то достаточно бытовой автоматики;
тип блока управления может быть внешним или встроенным. Это, по большому счету, зависит от ваших предпочтений;
электромеханический привод
Приобретая обратите внимание, из чего изготовлены шестерни редуктора. Не стоит покупать те, где используются шестерни из пластмассы
Если вы планируете использовать свою конструкцию несколько лет — покупайте агрегат, в котором работают шестерни из стали;
для подачи команд нужно будет приобрести брелок дистанционного управления. Выбор зависит от того расстояния, с которого вы хотите управлять вашими воротами;
следующим приобретением станет приемная антенна, как правило 433,92 Mgz;
фотоэлементы безопасности, они предотвратят закрытие ворот в том случае, если в проеме ворот находится ваш автомобиль ли вы сами;
для передачи вращения ведущей шестерни на двигателе на движущуюся створку ворот нужно будет приобрести зубчатую рейку;
- по желанию можно установить сигнальную лампу, которая будет сигнализировать о режиме работы автоматики;
- для разблокировки редуктора нужно приобрести специальный ключ. Приобретя все вышеперечисленное останется только смонтировать вышеназванное согласно инструкции сборки, которых немалое количество в интернете;
