Вступление
Рынок предлагает разные виды каркасов для ворот. Для их установки часто требуется специальная техника. Стоят они дорого, монтаж занимают немало времени. Особенно проблемно ставить конструкции, где поле деятельности техники ограничено. Из этой ситуации есть простой и действенный способ: можно установить ворота из профильной трубы своими руками. Для того чтобы изготовить ворота из профильной трубы не понадобится специальная техника и другое сложное оборудование. Если произвести расчёты, станет ясно, что расходные материалы для самостоятельной изготовки каркасов обойдутся намного дешевле заводских конструкций.
Правильно навешиваем ворота
Установка распашных ворот не займет у вас много времени и сил, если будет схема. Достаточно только приварить петли к створкам и несущим опорам, на которые указывает схема.
Устанавливая столбы и навешивая створки, важно помнить о необходимости применять уровень. Если вы установите конструкцию криво, то столкнетесь с большим количеством сложностей во время эксплуатации
Если вам не нравится щель, то ее можно убрать визуально с помощью лежачего полицейского, которого важно уложить таким образом, чтобы не создавал помехи при открытии. Засовы, которые являются фиксаторами для створок и замочные проушины привариваются с внутренней стороны к каркасу
Засовы, которые являются фиксаторами для створок и замочные проушины привариваются с внутренней стороны к каркасу.
Конструкция ворот
Каждая из разновидностей отличается не только по способу открывания, но и своей конструкцией.
Распашные ворота
Конструкция представлена двумя вертикальными опорами и петлями, на которых будут крепиться створки.
Распашные в сочетании с калиткой – классический вариант. Конструкция представлена двумя вертикальными опорами и петлями, на которых будут крепиться створки. Открываться такая конструкция может внутрь или наружу. Створки же состоят из металлической рамы, сваренной из профиля или трубы, а также из обрешетки. Последняя может быть изготовлена из дерева, металла, профнастила и других материалов. Чтобы закрывать распашные ворота, может применяться засов, препятствующий провисанию створок.
При изготовлении распашных ворот нецелесообразно использовать тяжелые материалы, чтобы не нагружать соединительные петли и опоры.
Откатные ворота
Движение полотна происходит по специальным роликовым опорам, которые установлены параллельно забору.
Конструкция откатного вида представлена направляющими, полотном и системой роликов. Движение полотна происходит по специальным роликовым опорам, которые установлены параллельно забору.
Перед тем, как сделать установку таких ворот, подразумевается сооружение фундамента. Он необходим для корректной работы опорных роликов. Если этого не сделать, любые неровности поверхности могут привести к нарушению движения всего полотна.
Обрешетка откатного вида может быть выполнена из листового металла, дерева, кованых элементов, профилированного настила и других материалов.
Гаражные ворота
В зависимости от вида ворот конструкция может быть представлена полотном и механизмом, приводящим его в движение. В качестве полотна подходят сэндвич-панели, профнастил, листовой металл, сталь.
Собираем ворота: инструкция по сборке
Этапы сборки ворот включают в себя:
- снятие рабочих замеров;
- наброска эскиза и/или построение чертежа;
- приобретение необходимых материалов;
- сборка конструкции с последующим монтажом.
Если у вас в пользовании есть легковой или грузовой транспорт нужно учитывать при обустройстве въезда размер машины. За основу берутся показатели автомобиля (они могут отличаться) длина 3 метра, высота 1,5 м. Главный принцип: автомобиль должен беспрепятственно проезжать в открытые ворота. Высота калитки из профильной трубы та же, а ширина составляет 0,75 метра.
Для ворот необходимо оставлять расстояние между опорными столбами забора. За основу возьмём стандартный шаг между опорами – это 3 метра. Этого вполне хватит для установки каркасных ворот из профильных труб.
Посмотрите это видео перед началом работ:
Установка столбов
Установка ворот и калитки в первую очередь требует крепких и надежных опор, которые в большей степени отвечают за их работоспособность.
В первую очередь необходимо своими руками установить один столб, так как от него будет проще делать последующие более точные замеры. Для этого под него выкапывается яма глубинной около метра, но не меньше глубины промерзания, в северных районах она может доходить до 2 м.
Затем на дно ямы насыпается щебень и песок, то есть делается своеобразная подушка около 20 см и хорошо утрамбовывается.
Далее берется столб из профилированной трубы и вставляется в яму, длина его зависит от глубины ямы и выбранной высоты ворот. Можно так же поставить и кирпичный столб, но этот вариант довольно проблематичный и требует для начала оснастки фундамента, та потом возведения конструкции. Выбрав столб из профилированной трубы, мы получаем более быстрый монтаж.
Затем необходимо приготовить раствор из мелкофракционного щебня, песка и цемента и залить им установленный в яму столб. Чтобы в растворе не оставался воздух, его нужно хорошо утрамбовать.
Когда заливка будет закончена, с помощью уровня проверяется вертикальность, это довольно важно, потому как не должно быть не малейших перекосов, иначе створки ворот не смогут правильно закрываться и будут заклинивать. Затем сразу может выполняться последующая установка столбов
Она делается своими руками, поэтому же принципу. Если монтаж калитки осуществляться отдельно от основной конструкции, то для нее необходимо установить дополнительный столб
Затем сразу может выполняться последующая установка столбов. Она делается своими руками, поэтому же принципу. Если монтаж калитки осуществляться отдельно от основной конструкции, то для нее необходимо установить дополнительный столб.
Выставление вертикали для столбов
Установка петель
Крепежные элементы для ворот/калитки могут устанавливаться при помощи:
- сварки;
- винтового соединения;
- гаек, саморезов.
Подготовка инструментария
Для приваривания петель понадобится:
- сварочный аппарат;
- защитные очки;
- электроды;
- рулетка, уровень, молоток;
- металлическая щетка;
- шлифмашинка с дисками для работы по металлу;
- подкладки для монтажа полотен (брусья, кирпичи).
Правила безопасности при работе
Прежде чем установить петли на калитку путем приваривания, необходимо ознакомиться с техникой безопасности:
- проводить сварку только исправным оборудованием;
- использовать защитные средства (очки, одежду, обувь);
- подключать аппарат к заземленному источнику питания соответствующей мощности;
- убрать из рабочей зоны все легковоспламеняющиеся предметы.
Подготовительный этап
До установки крепежных элементов на калитку и ворота выполняют ряд подготовительных работ. Зоны, к которым будут крепиться навесы, предварительно очищают от покрытия, ржавчины, обезжиривают.
Входную конструкцию выставляют в проеме:
- Полотна распашных ворот закрывают на засов и дополнительно укрепляют общей перекладиной. Затем конструкцию располагают в проеме, подложив ее кирпичами или монтажными брусками. При этом соблюдают желаемый зазор между нижней линией ворот и наземным покрытием. Это облегчит открывание секций в зимнюю пору, при их незначительном провисании. Ровность установки проверяют уровнем. Также оставляют зазоры между полотнами и столбами, в которых будут закреплены петли.
- При помощи рулетки производят разметку — определяют места крепления навесов.
- Распашную систему убирают с подкладок и располагают горизонтально для приваривания петель.
Руководство по монтажу петель
Чтобы входная конструкция была функциональной, прочной, безопасной, прослужила как можно дольше — необходимо знать, как правильно приварить петли на ворота.
При использовании навесных крепежей их можно усилить при помощи платика. Он представляет собой металлическую пластину, которая крепится к навесу. Большинство шарнирных комплектов продаются уже с ними, но при отсутствии данных элементов, их можно изготовить самостоятельно.
Платики приваривают к верхней и нижней частям цилиндрического механизма так, чтобы после установки ворот они располагались с противоположных сторон. Стыковка может производиться по торцу пластины или по краю ее стороны. Сначала производят капельную приварку элементов, а после проверки их параллельности, делают цельный шов.
Верхние части навесов прикладывают к намеченным местам на секциях ворот и производят фиксацию каждого крепежного элемента путем приварки одного из платиков к секции.
Следующий шаг в руководстве о том, как приварить петли на врата, калитку — крепление конструкции к опорам. Для этого все секции снова выставляют в проемах, проверяя их ровность по уровню. При этом стороны с приваренными навесами плотно прижимают к ближайшим столбам. Нижнюю часть каждой петли вставляют в цилиндр, а свободный платик приваривают к столбу точечным швом. Аналогично должны привариваться и остальные навесы.
После проверки ровности конструкции, ее пробного открывания/закрывания точечные швы заменяют цельными. Еще раз проверяют ворота и калитку, чтобы исключить возможные деформации. После этого все швы, места соединений зачищают металлической щеткой, шлифуют, обезжиривают, грунтуют, а затем покрывают краской. На штырь навеса наносят смазку, которая обеспечит плавность, бесшумность работы механизма.
Важность правильной установки петель на воротах и калитке сложно переоценить. Ведь от качества работ зависит надежность конструкции, ее функциональность, внешний вид, долговечность
Изготовление створок
Делать чертеж нужно до начала работ. В нем указывается ширина, высота конструкции, расстояние между столбами, уровень крепления створок (зазор над почвой). Определяют габариты калитки, ее расположение. На чертеже указывают размеры используемых материалов, отмечают положение всех деталей, включая петли, замок, элементы, обеспечивающие жесткость конструкции. Определяют местоположение крепежа. На основании этого документа рассчитывается количество материала.
Процесс начинается с изготовления рамки. Второй этап выполнения строительных работ:
- Рамы в закрытом положении образуют прямоугольник. Внутри крепят элементы жесткости. Это профильные трубы меньшего сечения, например, 40 на 25 мм. Они могут располагаться по-разному, поэтому и делается чертеж или схема распашных ворот. Обычно элементы жесткости располагают по диагонали, в закрытом положении створок они образуют ромб. Так по центру крепят и горизонтально расположенную трубу.
- Нарезка материала. Используется болгарка. Затем участки срезов шлифуют. Трубы каркаса режут под углом 45°. Благодаря этому получают прямоугольник.
- Элементы конструкции соединяют сварным швом. Сначала их слегка прихватывают, проверяют качество сборки. Если все углы прямые, а линии ровные, можно варить элементы более надежным швом. Такая работа выполняется на ровной горизонтальной поверхности.
- Если планируется делать утепленные ворота (в гараже), обшивку располагают по обе стороны рамы. Внутрь закладывают утеплитель. Такой вариант предполагает необходимость крепления листов металла односторонним сварным швом. Если обшивка будет крепиться только по одной стороне, можно реализовать технологию двустороннего сварного шва.
- Под навесной замок необходимо приварить ушки. Они располагаются по центру конструкции.
- В нижней части рамы приваривают металлические трубки небольшой длины. В них будут вставляться штыри, выполняющие функцию запоров.
- Места сварки шлифуют.
- Готовую конструкцию необходимо прогрунтовать, затем ее окрашивают.
Если планируется обшивать металлическую раму профнастилом, поликарбонатом или деревом, сварку не используют и не окрашивают. В подобных случаях применяют заклепки или саморезы. Лакокрасочными материалами покрывают только металлическую раму.
Строим ворота: как установить столбы для ворот
Установка профнастила: заключительный этап монтажных работ
Конструкция ворот
Тип конструкции въездной зоны определяется способом открывания. Наиболее популярные модели – откатные и распашные ворота. Есть еще один тип – складывающиеся, они же фолдинговые) и подъемные.
Распашные (створчатые, сдвижные) открываются по полуокружности. Классический вариант – конструкция с двумя открывающимися частями, но встречаются и одностворчатые конструкции.
Преимущества распашных ворот:
- Простой монтаж, с которым под силу справиться одному человек.
- Возможность выбрать любую форму.
- Возможность добавить к общей конструкции калитку.
Обратите внимание! Единственный недостаток конструкции – створки после открывания «съедают» много места во дворе, если открываются внутрь территории. Поэтому при выборе такого типа ворот нужно иметь достаточно большое свободное пространство, которое позволит их распахивать
Еще один небольшой недостаток контракции в том, что зимой необходимо тщательно очищать двор от снега, иначе ворота не получится распахнуть.
Откатные ворота (сдвижные) по принципу действия аналогичны дверям-купе. То есть полотно здесь будет сдвигаться в сторону. Делается это вручную либо с использованием электропривода. Для того чтобы установить такой тип ворот, нужен забор, который по протяженности сможет вместить открывающуюся часть.
Преимущества конструкции:
- Хорошо выдерживает даже очень сильные порывы ветра.
- Экономит пространство.
- Повышенная устойчивость к ветровым нагрузкам.
Установка откатных ворот выйдет значительно дороже, чем распашных. Владельцу нужно постоянно следить за тем, чтобы в направляющих не скапливались мусор и грязь. Придется обустроить мощный железобетонный фундамент.
Бывает, что размеры участка не позволяют установить откатные или распашные конструкции, тогда необходимо смонтировать складные (складывающиеся). Они состоят из одной открывающейся части, которая складывается по типу гармошки.
Подъемные ворота открываются с использованием ручного или автоматического механизма. Обычно они имеют одну створку. В открытом положении конструкция не «съедает» свободное пространство. В отличие от откатных ворот, здесь створка не сдвигается в бок, а поднимается вверх.
Как установить столбы
Выбор вариантов для установки металлических створок невелик — профильная труба или кирпичные столбы с закладными элементами, выполненными из металла, с армирующей сердцевиной. Последовательность действий:
- Разметка. Во время строительства забора территория огораживаемого объекта размечается. При этом определяют места установки столбов. Оптимальной считается ширина ворот 3 м, калитки — 1 м.
- Рекомендуется рассматривать вариант с бетонированием опор. Металлическая конструкция весит много, со временем она может перекоситься. В любом случае трубы опускают на глубину 1,5 м. Ямы лучше делать садовым буром. Их ширина должна превосходить габариты столбов. Например, если используются трубы 100 на 100 на 5 мм, роют яму 200 мм по ширине.
- На дно засыпают песок, щебень. Высота этого слоя не более 200 мм.
- Устанавливают столб, фиксируют его с помощью распорок. У основания опоры можно закрепить разнонаправленные металлические перекладины. На данном этапе используют строительный уровень, отвес. Эти инструменты позволяют выставить металлическую трубу вертикально.
- Столбы бетонируют. Фундамент будет сохнуть несколько дней. Периодически его смачивают водой.
Азбучные истины
Процесс установки петель можно рассмотреть на примере металлической калитки. Чтобы она исправно выполняла свои основные функции, при приваривании петель необходимо выполнить ряд условий:
- Обеспечить зазор между опорным столбом и рамой калитки, который должен составлять 3-5 мм.
- Обеспечить зазор в несколько миллиметров между петлей и рамой калитки, приварив к петле платики — металлические пластины нужной толщины. Всего для каждой петли нужно два платика, длина каждого из них — на 2 мм меньше, чем длина половины.
- Оптимальное расстояние от края калитки до петли составляет 15-20 см. Если нужна средняя петля, то она располагается строго посередине между крайними петлями.
Сначала к столбу приваривается нижняя часть крепежа (со штырем), затем к створке приваривается верхняя часть (с пазом).
Грамотно собранная конструкция должна иметь следующие части:
- петля;
- платик;рама калитки;
- опорный столб;
- нижняя часть (со штырем);
- верхняя часть (с пазом).
Данная конструкция состоит из нескольких элементов
Все петли должны быть соосны, то есть их центры должны находиться на одной прямой. Требование соосности является крайне важным. Именно от его соблюдения зависит, насколько равномерно будет распределяться вес ворот на крепления и, соответственно, как долго они прослужат.
Для работы мастеру понадобятся:
- сварочный аппарат;
- металлическая пластина для изготовления платиков;
- болгарка;
- молоток;
- отвес;
- масло для смазки петель;
- средства защиты — маска, перчатки, спецодежда.
На подготовительном этапе следует разметить раму калитки и створку, определив места, где будут привариваться петли. Очистить их от пыли, грязи, ржавчины. Для этого можно воспользоваться металлической щеткой и растворителями. Далее, выполняется аналогичная обработка поверхности петель, а на их внутреннюю часть наносится смазка.
Традиционный метод сварки предполагает на этом этапе установку платиков, для чего рекомендуется:
- Взять 2 одинаковые пластины необходимой толщины и длины. Положить их так, чтобы между ними был зазор в 2-3 мм.
- Уложить на них нижнюю часть петли.
- Приварить петлю к одной из пластин (в рассматриваемом случае, к правой).
- Проделать все то же самое для верхней части петли и приварить ее к левой пластине.
- Затем необходимо установить створки в рабочее положение и зафиксировать их.
- Платики с нижней частью каждой петли точечно привариваются к столбу, затем в нижние части вставляются верхние элементы шарниров и точечно привариваются к створке. После проверки соосности петель и работы калитки производится окончательная обварка по контуру платиков.
Какие инструменты нужны?
Если вы решили своими руками производить установку распашных ворот, то потребуется сделать все самостоятельно, от закладки опор вплоть до создания створок и монтажа. Дабы произвести закладку столбов понадобится:
- Бур либо лопата;
- Мастерок.
Для работ с металлом: электроды и сварочный аппарат, а также болгарка с нарезными или шлифовальными дисками. Дабы произвести сборку, запаситесь отверткой или шуруповертом, дрелью с различными по диаметру сверлами.
Некоторые применяют пистолет, позволяющий более прочно закрепить обшивку. Для измерительных целей используется маркер для рисования по дереву и металлу, а также уровень с рулеткой.
Чтобы произвести покрасочные работы лучше всего взять краскопульт, но если его у вас нет в наличии, то используйте привычные каждому кисти. Не забывайте о средствах, которые защитят вас от травматизма – перчатки и очки. Не помешает приобрести каску ради собственной безопасности.

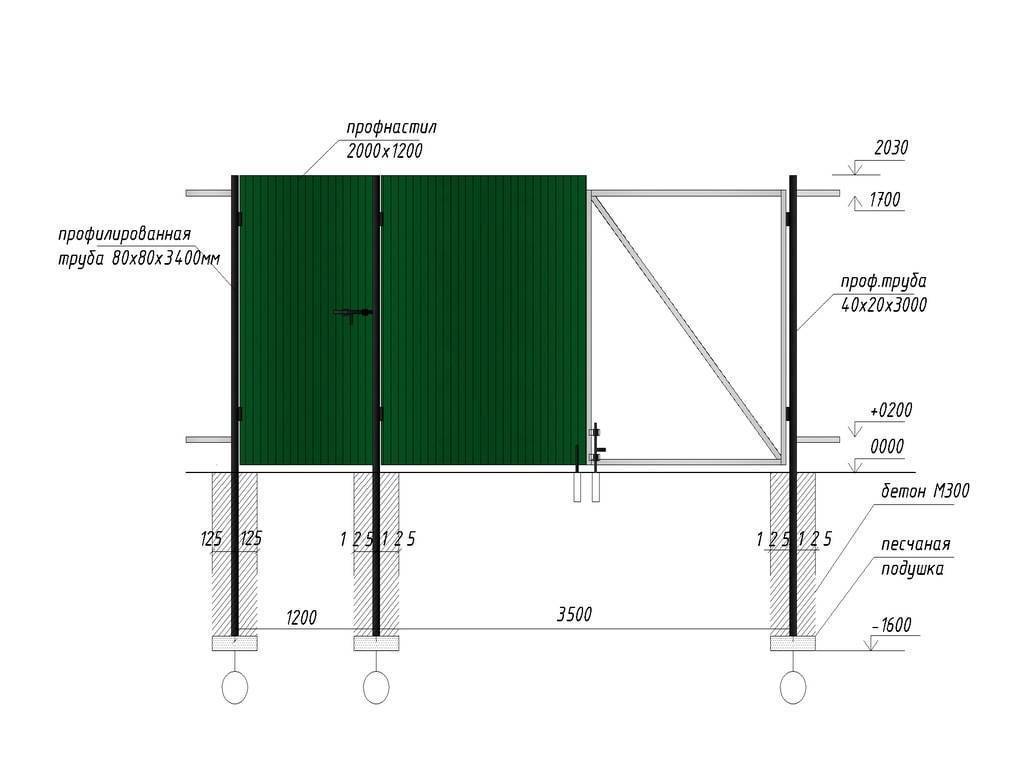

Схема ворот
Основы самостоятельного изготовления
Рассмотрим этапы изготовления на примере распашных конструкций со встроенной или отдельно стоящей калиткой.
Материалы и инструменты
Для каркаса потребуется жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), для обшивки – металл, профнастил или дерево. Также потребуются петли и задвижка, грунтовка и краска. Из инструментов – сварочный аппарат, болгарка, шлифовальный круг и шуруповерт.
Каркас
Чертеж каркаса с размерами
Перед изготовлением самого каркаса, металлические трубы очищают шлифмашиной от коррозии и неровностей. Обезжиривают растворителем и наносят грунтовку. Из, заранее подготовленных по размерам деталей, варят раму.
Если ворота и калитка разделены, потребуется сделать 3 каркаса из металлопрофиля 60*30 мм: 2 – для створок, 1 – для калитки. Каркас может быть квадратным или прямоугольным. Это зависит от форм створок.
Следом, по периметру к внутренней стороне рамы, варится каркас из профиля 20*20 мм. Для укрепления конструкции из этого же профиля приваривают диагональные раскосы.
Для створки со встроенной калиткой варят квадратную или прямоугольную раму с двумя внутренними стойками на ширину калитки. Расположение калитки может быть как сбоку, так и посередине. Отдельно сваривают раму калитки и крепят петлями на одну из стоек. При необходимости зачищают места сварки и грунтуют.
Обшивка
Обшивка готовой конструкции профнастилом
Для обшивки ворот деревом используют штакетник, доску или рейки. Любой из вариантов крепится саморезами. Располагать дерево можно вертикально с зазорами или без, или диагонально с просветом.
Если обшивка металлическая, лучше выбирать оцинкованные листы или профнастил с ПВХ-покрытием.
Крепят их к каркасу саморезами или специальными заклепками. Они также должны быть оцинкованы или прокрашены.
Особенности конструкции ворот распашного типа
Материалы каркаса
Для получения надежной входной двери, которая прослужит не один год, потребуется изготовить каркас. В качестве сырья для него берут металл или дерево. Разберем подробнее свойства, нюансы монтажа каждого из этих видов.
Металл (профиль, уголок)
Фото: сборка и сварка забора и калитки из старого металлопрофиля
Калитка из металла держится на прочном каркасе из:
- профтрубы;
- уголка;
- универсальной т-образной трубы.
Сверху такой рамки не сложно закрепить любой материал (рабицу, штакетник, профлист).
Под столбы рекомендуется брать профиль размерами 60*60*3 мм. Чем толще будут стенки металла, тем дольше прослужит конструкция.
Под каркас подойдет профиль габаритами:
- 40*20 мм;
- 40*30 мм;
- 40*40 мм;
- 40*60 мм;
- 50*50 мм.
Профиль допустимо сваривать любой стороной (узкой или широкой). Все металлические элементы в обязательном порядке обрабатывают грунтовкой от ржавчины.
Согласно подготовленному чертежу трубы режутся болгаркой на куски, свариваются между собой. Получается наружный каркас. Если усилить внутренним каркасом, то калитка выйдет прочной. Для внутреннего каркаса берут трубу меньшего размера ‒ 20*20 мм, 20*40 мм. Метод сварки при соединении элементов ‒ прихватками, то есть шов делается не сплошной, а местами, по 2 см.
К готовому каркасу можно приварить пластину под замок, ручку.
Дерево
Делать каркас из дерева принято только для деревянных заборов. Их ставят на садовых участках загородных домов, дачах. Они отлично дополнят практически любой стиль ландшафтного дизайна.
По высоте рамка может соответствовать размерам полотна или быть меньше его. Оптимальный размер бруса для каркаса ‒ 40*40 мм.
Крепится каркас на шарнирах, завесах к столбам.
Для надежности каркас усиливают треугольником, фиксируя деревянную рейку по диагонали. Весь используемый пиломатериал пропитывают антисептиком. В процессе эксплуатации также рекомендуется раз в 2‒3 года периодически обрабатывать деревянные части защитными средствами. Но даже при качественном уходе срок службы деревянного каркаса ограничен ‒ до 10 лет, иногда и меньше.
Полипропиленовые трубы
На фото образец рамки калитки из полипропиленовых труб. Внутреннее пространство также заполнено кусками ПВХ.
Соединяют трубы между собой специальным паяльником или фитингами. По многим параметрам ПВХ лучше дерева: не гниет, не горит, но на морозе становится хрупким.
Используется под невысокие двери, обшитые или заполненные легким материалом (сетка, ПВХ-трубы).
Изготовление ворот из пиломатериала
Технология приварки петель
Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.
Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.
Видео описание
Чтобы понять, о чем идет речь, посмотрите видео
Нюансы установки на опоры разного сечения
Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.
Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.
Навес с пластинами на квадратном столбеИсточник distroy.ru
В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.
Установочные и сварочные работы
Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.
Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru
Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.
Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.
Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru
Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:
- вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
- на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.
Видео описание
Как это выглядит, смотрите в этом видео:
петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;
петли прихватывают сваркой к опорам в 2-3 точках;
точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;
когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;
если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;
остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид
Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com
После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com
Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.
Конструкции ворот
В заключение
Какие бы ворота вы не планировали устанавливать, начальный этап – это расчёты, воплощённые на ватмане. Закупка материала и подготовка инструмента является подготовительным этапом. Монтируя ворота из профильной трубы нужно чётко следовать намеченным показателям и чертежам. Устанавливая калитку из профильной трубы соблюдать необходимые размеры, а при отклонении от намеченных расчётов вносить коррективы в чертёж.
Определившись с системой ворот и калитки работы придется выполнять с участием одного или двух помощников с соблюдением требований противопожарной безопасности при сварке каркаса. Не следует забывать о безопасности при работах болгаркой. Перед тем как устанавливать ворота из профильных труб рекомендуется полистать техническую литературу и, заглянув в интернет, посмотреть обучающие ролики по установке подобных конструкций.
