Характеристики и виды откатных гаражных ворот, этапы установки и настройки своими руками

Характеристики и особенности конструкции

В сравнении со стандартными распашными моделями откатные ворота имеют ряд конструктивных особенностей. На нижней и верхней частях проема отсутствуют направляющие, что позволяет загонять в гараж с откатной конструкцией транспорт любых размеров. Цельное полотно движется по роликовым элементам, которые фиксируются на фундаменте.

Подвижные детали конструкции производятся из подшипников с металлическим корпусом. При надлежащих условиях использовать раздвижной механизм можно более 50 тысяч раз. Для дополнительной защиты допускается обшить ворота профнастилом, сайдингом, деревом и другими материалами. Большой интерес владельцев гаражей к откатным конструкциям также обусловлен следующими характеристиками:

• возможность оснащения электроприводом для дистанционного управления;
• безопасное открытие и закрытие при отсутствии электроэнергии;
• плавная работа механизма без периодического смазывания;
• продолжительный период эксплуатации.

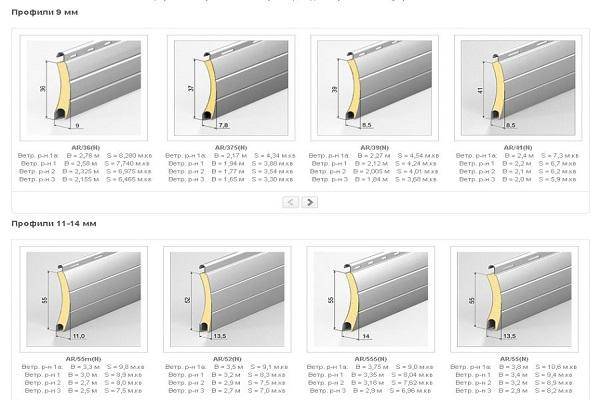

Выбираем тип профиля для роллетных ворот

Роллеты ворот выполняются из металла. Самые распространенные варианты:

1. Алюминиевые — легкие и долговечные. Подойдут для ручного открывания.
2. Стальные — самые прочные, но тяжелые и дорогие.

Кроме этого, профиль рулонной поверхности может быть однослойным, двухслойным (с воздушной прослойкой внутри) или с пенным наполнителем (для сохранения тепла в помещении).

Дорогие решения также отличаются особенным подходом к оформлению внешней стороны. Она может имитировать дерево, металл, стекло, зеркальные поверхности, даже дорогие виды натурального камня.

Монтажные работы

Осуществить монтаж достаточно просто, а вот отрегулировать механизм получится при наличии специальных знаний и навыков. Поэтому для того, чтобы конструкция действительно работала правильно и долго, разумнее доверить весь цикл мастерам.

Рулонные гаражные ворота могут ставиться по типу накладной конструкции или капитально встраиваться в стену.

Накладной тип монтажа

Накладной вариант более прост в уходе и обслуживании, но менее надежен с точки зрения взлома. Также ему часто отдается предпочтение, потому что он не требует сложной подготовки фасада или переделывания стены. Катушка располагается снаружи или внутри, а направляющие устанавливаются на поверхности стены.

Встроенный

Встроенные рулонные ворота для гаража — сложная, капитальная конструкция, которая потребует место в стене для установки вала и направляющих в торцах проема. Обычно встраиваемые конструкции делаются в момент строительства помещения, чтобы сразу запланировать необходимые ниши.

Встроить роллетные гаражные ворота сложнее и дороже, но они надежнее и намного лучше вписываются в стиль постройки.

Ограничения для монтажа

Ворота-рольставни подойдут не для любых размеров проема. Правила говорят о том, что конструкция не должна превышать больше 7 метров в длину (49 квадратных метров площади полотна) для стальных роллетов и 6 метров в длину (14 квадратных метров площади) для алюминиевых рулонов.

Цены на ворота

Продажа автоматических ворот в Одинцово от компании «Спецремстрой» может заинтересовать автовладельцев, руководителей промышленных предприятий и гаражных кооперативов.

У нас представлена продукция всемирно известных изготовителей. Все ворота автоматические обладают высокой устойчивостью к взлому и оборудованы антивандальной системой. Именно поэтому, покупая у нас такое изделие для гаража, автосервиса, автомойки, производственного помещения или торгового центра, вы можете быть абсолютно уверены в его надежности, долговечности и безупречно высоком качестве.

Стоимость автоматических ворот зависит от таких факторов, как:

• тип конструкции;
• габариты (высота и ширина устройства определяются размерами заезда);
• варианты отделки;
• особенности автоматики;
• степень сложности монтажа;
• удаленность места установки;
• сроки изготовления;
• наличие дополнительного оборудования (различных механизмов защиты, шлагбаумов, видеонаблюдения, контроля доступа и т. п.).

Приблизительные цены указаны на сайте, однако более подробную информацию вам предоставят менеджеры, связаться с которыми можно любым удобным для вас способом.

ООО «Спецремстрой» гарантирует комфорт и полную безопасность вашего имущества!

Расчет материалов и список инструментов

Для того чтобы изготовить автоматические ворота, нет необходимости в подготовке специального оборудования и инструмента. При изготовлении автоматического привода, возможно, потребуется выточка некоторых деталей на токарном станке.

В целом, для всей работы потребуется следующий перечень инструментов:

• гаечные ключи (набор);
• болгарка;
• сварочный аппарат;
• заклепочник;
• рулетка;
• чертилка из инструментальной стали;
• строительный уровень.

Помимо перечисленных инструментов, потребуются для проведения земляных работ емкости для подготовки растворов, лопата, трамбовка, материалы для установки опалубки. Также нужна защита всех поверхностей из металла от атмосферного воздействия. Для этого нужно подготовить преобразователь ржавчины, алкидную краску для наружных работ, грунтовку по металлу.

Материалы для откатных ворот

Чтобы автоматические ворота служили долго, необходимо подобрать качественные комплектующие.

Для расчета необходимых материалов для откатных ворот нужно определиться со следующими параметрами: размер проема, высота ворот, размер фундамента и тип зашивки полотна.

Для изготовления рамы потребуется 2 вида профильных труб:

• для внешнего каркаса параметры материала – 60х30х2;
• для внутреннего – 30х30х2.

При изготовлении рамы также потребуется направляющий профиль с параметрами – 60х70х3,5.

Рассмотрим расчет материалов для наиболее распространенного воротного проема 4х1,9 м, для которого используется профиль 60х30:

1. длина направляющей с расчетом противовеса рамы – 6 м;
2. 2 боковины, включая направляющую (60 мм) – 1,84*2=3,68 м;
3. для верха потребуется 4 м, и здесь необходимо еще и учитывать то, что полотно должно скрываться за столбами. Для этого достаточно будет дополнительно еще добавить по 15 см с каждой стороны. В итоге, для верха потребуется следующий расчет: 4м+0,15м+0,15м=4,30м;
4. на диагональ противовеса потребуется 2,8 м, но обязательно стоит брать материал с запасом, поэтому здесь потребуется – 3м.

В итоге, для изготовления внешней рамы потребуется стальной профиль с параметрами 60х30х2 длиной 17 м.

Расчет материалов, необходимых для изготовления внутренней рамы:

• необходимо подготовить 4 стойки по 1,8 м, две из которых привариваются к внутренней стороне рамы внешнего каркаса с правой и левой стороны, а остальными двумя разделить полотно на 3 части;
• горизонтальный профиль – 3 шт. по 4,25 м, которые привариваются к верхней и нижней части внешнего каркаса.

Исходя их вышеописанного расчета, для изготовления внутренней рамы потребуется 20 м профиля с параметрами 30х30х2.

Расчет направляющей выглядит так: 4 м (ширина проема) + 2 м (противовес). В итоге, для изготовления направляющей потребуется 6 м профиля с параметрами 60х70х3,5.

Материалы для раздвижных ворот

При изготовлении распашных ворот потребуются следующие материалы:

• профильная труба для изготовления рамы с параметрами 60х40х1,5 или 40х20х1,5;
• труба для стоек, выбор параметров которой зависит от веса готовых ворот;
• регулируемые или нерегулируемые петли для ворот;
• механические или электромеханические замки;
• обшивка;
• автоматика.

Для того чтобы изготовить распашные ворота с параметрами 2868х2918 мм потребуется:

• 2 стальных листа шириной 1,5 м и высотой 3 м;
• для П-образной рамы необходимо профильной трубы 18 п. м, а для замкнутой – 24 п. м

Необходимо подготовить 4 воротных петли, диаметр которых должен составлять не менее 36 мм.

Как сделать консольные откатные ворота

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали

Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки. Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный  уровень шума при эксплуатации и бесперебойную работу изделия

Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный  уровень шума при эксплуатации и бесперебойную работу изделия.

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.

Чертежи, схемы, эскизы и конструкция откатных ворот

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

1. Шуруповерт.
2. Рулетка.
3. Молоток.
4. Компрессор и пульверизатор.
5. Лом и кирка.
6. Трамбовочный инструмент.
7. Резервуары для бетонной смеси и сыпучих стройматериалов.
8. Сварочное оборудование.
9. Болгарка.
10. Карандаш или чертилка.

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе — циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

1. До 18 м профильной трубы с разным сечением.
2. Швеллеры длиной от 2 м.
3. Толстые металлические листы.
4. Арматура или стальные прутья.
5. Сырье для приготовления бетонного раствора.

Цены на ворота

Типы конструкций откатных ворот

На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:

1. Возможность сварки в домашних условиях.
2. Надежность.
3. Удобство эксплуатации.

С использованием рельса

Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.

К основным достоинствам рельсовых моделей относят:

1. Совместимость с крупногабаритными проемами (до 6 м) — в процессе эксплуатации створка сохраняет начальное положение и не провисает.
2. Эргономичность — в открытом состоянии полотно занимает не больше пространства, чем проем.
3. Износостойкость и надежность — при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.

Рельсовые отатные ворота.

Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.

После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.

Консольные ворота

Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.

В основе ограждения используется швеллер — специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).

Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.

Среди преимуществ консольных ворот выделяют:

1. Свободный ход движущихся узлов.
2. Неограниченный заезд по высоте.
3. Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
4. Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
5. Простоту монтажа электрического привода.

Консольные ворота, плотно прилегающие к ограждению.

Среди недостатков:

1. Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
2. Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.

Подвесная конструкция

Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:

1. Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
2. Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
3. Устойчивость к взломам.

Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.

Подвесные откатные ворота.

Принцип действия

Принцип действия откатных ворот достаточно прост. Расположенные на устойчиво закреплённом швеллере ролики, перемещаясь по направляющей, несут на себе полотно ворот. Безопасность работы обеспечивают перечисленные ниже составляющие конструкции.

Основной несущий элемент. Другие её названия — консоль, рельс направляющий. В сборке она выполняет функцию перемещения воротного полотна по роликовым кареткам.

Последние модели ворот имеют консоль, совмещённую с П-образным профилем. Такая схема обеспечивает более высокие прочностные характеристики, позволяет выдерживать траекторию движения. Именно направляющий рельс обеспечивает лёгкое движение полотна, не касаясь земли. Поэтому при монтаже ворот не требуется выравнивание поверхности участка, на котором устанавливаются ворота.

Роликовые опоры и регулировочные подставки

Предназначены для монтирования роликовых опор. Они представляют обязательные элементы в комплекте для сдвижных ворот и способствуют более лёгкой регулировке положения роликов на этапе эксплуатации конструкции.

Подставки крепятся сваркой на швеллер, служат защитой роликов от загрязнения и преждевременного разрушения от воздействия влаги.

В состав комплекта включены две каретки, но в случае необходимости их число может быть увеличено. Для несущей роликовой каретки используется специальная сталь, обладающая особой жёсткостью.

Дополнительные роликовые опоры увеличивают прочность кареток, позволяя устанавливать на них более тяжёлые воротные панели, при этом обеспечивается равномерность распределения конструкции по фундаменту.

Специальная полимерная оболочка обеспечивает лёгкий, бесшумный ход панели ворот. Роликовые каретки обработаны специальным антикоррозийным составом, что обеспечивает их качественную безаварийную работу в любых климатических зонах.

Воротное полотно (панель)

Поступает в продажу в комплекте сдвижных ворот, или её сборку осуществляют на месте монтажа конструкции.

Современные сэндвич-панели в качестве воротного полотна наиболее удобны и практичны благодаря своей многослойной структуре, которая обеспечивает высокую прочность, устойчивость к внешним механическим воздействиям.

Этот элемент ворот представляет сложную структуру, состоящую из двух стальных оцинкованных металлических полотен с прослойкой из пенополиуретана.

Помимо сэндвич-панелей существует множество других вариантов воротных полотен.

Заготовки профильных труб

Необходимы для сборки каркаса. На нижнюю часть собранной рамы сваркой крепится консоль.

Сборка комплектующих элементов не представляет особой сложности.

Как монтировать ворота

Для того чтобы установить автоматические подъемные ворота, необходимы такие инструменты:

• сварочный аппарат;
• металлический профиль;
• ролики;
• щит для ворот.

Теперь стоит перейти к изготовлению рамы — она является основой ваших ворот. Конструкция может быть сделана либо из дерева, либо из металла.

Металл является более надежным вариантом. Как только сварка рамы окончена, необходимо ее примерить в проеме. Это делается для того, чтобы исключить любого рода ошибки при работе или просчеты. Когда все это выполнено и вы выяснили, что рама стоит ровно, проверили ее положение как по вертикали, так и по горизонтали, ее необходимо закрепить с помощью анкеров.

После работ по установке рамы необходимо приварить кронштейны к направляющим и произвести установку роликов. Верхние кронштейны необходимо устанавливать немного дальше. Таким образом, ворота не будут цепляться за потолок.

Щит необходимо сделать максимально устойчивым к любым погодным условиям, так как он будет находиться на улице и подвергаться воздействию окружающей среды. Изготовить его можно из любых материалов, таких как:

• деревянные бруски, которые оббиты металлом;
• цельный лист металла;
• сборный щит из стальных профилей с минимальным зазором (далее его необходимо обшить металлом).

В то же время никто не ограничивает вас в выборе других материалов. Как финишный материал можно взять и пластик. Это придаст воротам более эстетичный вид. Цветовая гамма пластика на рынке представлена в широком диапазоне.

Изготавливая щит, нужно учесть несколько нюансов, которые окажутся полезными для каждого хозяина.

1. Первое — возможность оббить створки. Это делается для того, чтобы даже в лютый мороз в гараже было тепло. Материалы для этого найти нетрудно, а работа не потребует много времени и сил.
2. Второе — улучшение функциональности. Для того чтобы регулярно не открывать ворота полностью и не изнашивать конструкцию, можно сделать отдельно калитку, с помощью которой владелец сможет с легкостью войти в свой гараж.

Многие хозяева делают в створках окна. Существует несколько способов: можно вырезать в воротах отверстие и своими силами его застеклить или заделать пластиком либо просто купить готовое окно.

После завершения всех работ необходимо поместить в полозья готовый щит, а затем проверить функционирование всей конструкции. Далее необходимо установить пружины (их лучше приварить). Они облегчают процесс открытия/закрытия и сделают его более плавным.

Откатные ворота. Чертеж и схема откатных ворот.

Что понадобится для сооружения своими руками

Характеристики и преимущества откатных ворот

Характеристики

Заезжать в откатные гаражные ворота может транспорт любых габаритов. Это возможно благодаря тому, что отсутствуют направляющие внизу и вверху проема.

Полотно двигается по роликовым тележкам (кареткам), которые закреплены на фундаменте. Роликовые тележки передвигаются внутри направляющего рельса, который приварен к нижней части рамы конструкции. Каждая роликовая тележка состоит из восьми роликов.

Ролики состоят из подшипника с металлической обоймой. При правильной эксплуатации механизм «открыть — закрыть» может отработать 45 — 55 тысяч раз. Не смазывайте механизмы, поскольку песок или грязь, прилипнет к ним и помешает нормальному функционированию ворот.

Обшить ворота можно одним из таких материалов, как профнастил, дерево, металлический лист, ковка, алюминиевый сайдинг. По виду конструкцию можно поделить на 2 вида: с цельным полотном и со встроенной калиткой.

Преимущества

Среди основных преимуществ можно выделить:

1. Экономия пространства. Конструкция открывается вдоль ворот.
2. Надежность и прочность.
3. Длительный срок эксплуатации.
4. Есть возможность оборудовать механизм автоматическим электроприводом. Он позволит управлять полотном дистанционно, с помощью пульта. Существует экономия времени при открытии, так как нет необходимости выходить из машины.
5. Безопасность. Их можно легко открыть вручную, при отсутствии электроэнергии.
6. Простота в обслуживании.
7. Привлекательный внешний вид.

Этапы изготовления откатных ворот в гараж

Автоматика от разных производителей

Что такое откатные ворота и какими они могут быть?

Ознакомившись с сегодняшней статьей, вы узнаете, как сделать откатные ворота в гараж своими руками, какие материалы и инструменты для этого потребуются, на что обратить внимание при монтаже. Но прежде чем говорить об изготовлении и установке, давайте рассмотрим два наиболее распространенных варианта исполнения въездной группы

1. Консольные откатные ворота для гаража. Их основными элементами являются: сдвижная створка, противовес и ролики, по которым перемещается направляющая с жестко закрепленным полотном. В зависимости от предпочтений пользователя конструкция комплектуется электроприводом или открывается вручную. К числу преимущественных особенностей консольных изделий можно отнести отсутствие радиуса открытия, простоту в эксплуатации, длительный срок службы. Кроме того, они обладают большей безопасностью по сравнению с распашными конструкциями, для взлома которых достаточно срезать петли. Что же касается минусов, то он один. Откатные ворота можно установить только в тот гараж, который имеет широкую фасадную часть. Дело в том, что при открывании створка смещается вдоль стены, а для этого требуется свободное пространство.

Секционные откатные гаражные ворота. Отличительная особенность таких въездных групп заключается в том, что створка не цельная. Она состоит из нескольких вертикальных элементов шириной около полуметра, которые последовательно соединены между собой. Крепление не жесткое, поэтому имеется возможность поворота на 45º. Благодаря этому при открывании полотно не просто смещается в сторону, а уходит на боковую стену. В этом и заключается главное преимущество подобных изделий. Если же говорить о недостатках, то стоит отметить сравнительно невысокую прочность полотна. И чем больше элементов используется в створке, тем ниже ее надежность. Кроме того, секционные откатные гаражные ворота отличаются более сложным процессом сборки. Даже при наличии схем и эскизов самостоятельный монтаж таких конструкций не рекомендуется, поскольку любая ошибка приводит к снижению срока эксплуатации.

Важно! При достаточной ширине фасадной части гаража лучше выбрать консольные откатные ворота, которые проще как в изготовлении, так и в установке. Тем более что итоговая стоимость таких конструкций заметно ниже по сравнению с секционными изделиями

Подготовительные мероприятия

Выводы

Сконструировать автоматические ворота для гаража получится у каждого автомобилиста. Для этого требуется правильно составить чертеж и правильно оборудовать проем

Важно правильно выбрать материалы с учетом размеров ворот гаража

Рекомендуемые записи

Проект бани с террасой или верандой Обустройство погреба в гараже для хранения овощей

Как сделать полки в гараж своими руками

Верстак слесарный своими руками

Интерьер бани внутри

Как обустроить гараж своими руками

Итог: лучшие гаражные автоматические ворота с ДУ

Если подытожить все вышесказанное, то лучшие автоматические ворота с дистанционным открытием такие:

• первое место (лучшие для среднестатистических помещений, особенно неотделимых от дома):
  • секционные;
  • подъемно-поворотные;
• на второй позиции:
  • на первое место также можно было бы поместить раздвижные виды: по функциональности и надежности они во многих аспектах лучше перечисленных и проще в установке. Но есть недостаток — не для каждого объекта подойдут, так как требуется место для заезда. Надо отметить, что можно сделать двухстворочную систему и уменьшить этим потребность в пространстве;
  • роллетные — на втором месте, поскольку из-за множества подвижных ламелей снижается надежность. Но их плюс — не требуется место под потолком для заезда полотна. Такой тип выбирают также, если нет желания монтировать сложную систему направляющих в притолоке.

Самые худшие по функциональности, антивандальности и комфортности — распашные ворота для гаражей из-за неудобства при открывании (потребуется место для створки), щели между сегментами, парусности, уязвимых петель.
