Как правильно разобрать дверную ручку

Разборка дверной фурнитуры разных типов

Разбирать стационарную фурнитуру очень просто. Для этого с обеих сторон полотна двери плоской отверткой откручиваются саморезы, удерживающие ручку, и она легко снимается.

Схема дверной ручки со сплошной накладкой.

Иногда бывает, что стационарная ручка установлена на общий стержень. В этом случае ее технология разборки такова: с одной стороны она удерживается в неизменном состоянии, а с другой поворачивается против часовой стрелки. Стержневая ручка с некоторым усилием откручивается. Затем извлекаются из дверного полотна обе ее части.

Нужно отметить, что ручки данного типа из-за своего простого устройства повреждаются очень редко. Их разборка обычно возникает в связи с заменой на другой, более современный вариант.

Фурнитура нажимного типа имеет более сложное устройство, чем стационарного. Чтобы произвести правильную ее разборку, необходимо выполнить ряд последовательных действий:

  1. Отверткой откручиваются винты, удерживающие декоративную фурнитуру на дверном полотне.
  2. Декоративная фурнитура с обеих сторон двери снимается, осматривается стержень устройства. Обычно в отверстии основного четырехгранного стержня находится дополнительный фиксирующий стержень со шляпкой.
  3. При помощи раздвижного ключа и отвертки удаляется дополнительный стержень, удерживающий механизм.
  4. Ручка легко откручивается, снимается с основного стержня и извлекается наружу.

Наиболее сложное устройство наблюдается у ручки-кноба, но это не отражается на способе ее разборки. Теперь следует рассмотреть, как разобрать круглую дверную ручку. Для этого нужно:

  1. Снять при помощи отвертки накладку со стороны замка, где расположен поворотный кноб без ключа, фиксирующий стопор всего механизма.
  2. Нажав на появившийся стопор любым острым предметом или отверткой и потянув на себя круглую ручку с указанной выше стороны, без усилия снять ее.
  3. Открутить отверткой 2 винта, которые скрепляют ее обе части.
  4. Отделить от полотна двери две половинки круглой ручки.
  5. Открутить при помощи отвертки саморезы, которые удерживают защелку замка.
  6. Извлечь механизм замка из двери полностью.

При установке новой фурнитуры на дверь следует учитывать, чтобы ее детали полностью закрывали все отверстия.

Таким образом, зная правильную технологию и имея под рукой все необходимые инструменты, даже новичку не составит труда разобрать круглую дверную ручку и более простые ее варианты.

Тонкости самостоятельной установки разных моделей

Если не вдаваться в особенности конструкции каких-то конкретных моделей, то монтаж большинства подобных приспособлений похож, но перед тем как врезать ту или иную ручку, давайте разберемся с местом ее установки.

Пару слов о месте установки

Если речь идет о частном доме или квартире, то где должна устанавливаться ручка вы вправе решать сами, главное чтобы вам и вашим домочадцам было удобно. Но при выборе места специалисты рекомендуют ориентироваться на 2 вещи:

  1. В первую очередь нужно промерить, на какой высоте находятся все остальные ручки в вашем доме. Ведь когда одна ручка выпадает из общего ансамбля, это сильно бросается в глаза и портит интерьер;
  2. Если же вы выбираете место под установку всех ручек в вашем доме, то ориентироваться нужно на согнутую под 90º в локте руку. Естественно стоит учесть рост всех членов семьи и выбрать нечто среднее.

Совсем другое дело высота установки дверной ручки по ГОСТу. В документах прописано, что подобные конструкции устанавливаются на высоте 1 м, плюс-минус 100 мм. Эту информацию нужно хорошо запомнить владельцам офисов и хозяйственным работникам административных зданий. В противном случае у пожарного инспектора будет лишний повод придраться.

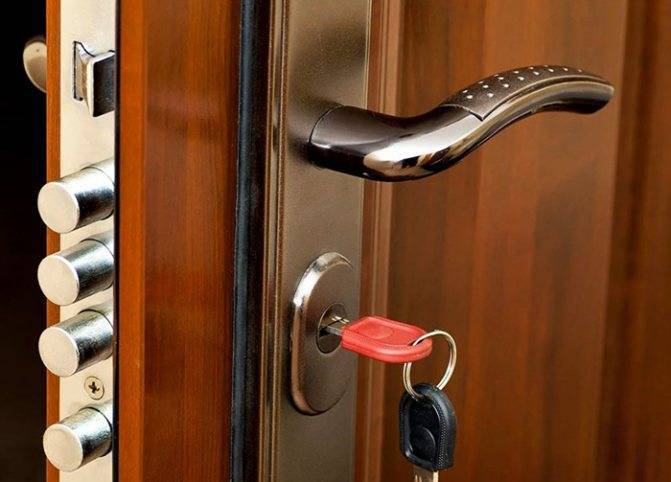

Ручка для входной двери

Качественные ручки на входные двери от хороших производителей ломаются крайне редко, это недоразумение в основном случается с товаром от дружественного Китайского народа. Благо в магазине легко найти замену, средняя цена такого комплекта колеблется вокруг 500 руб.

При покупке нового комплекта ручек желательно снять старую накладку полностью и взять ее с собой на рынок.

Снять старую ручку с металлической двери не сложно. Разбирать полностью весь механизм в данном случае не нужно, достаточно открутить 2 крепежных болта, которые находятся с внутренней стороны.

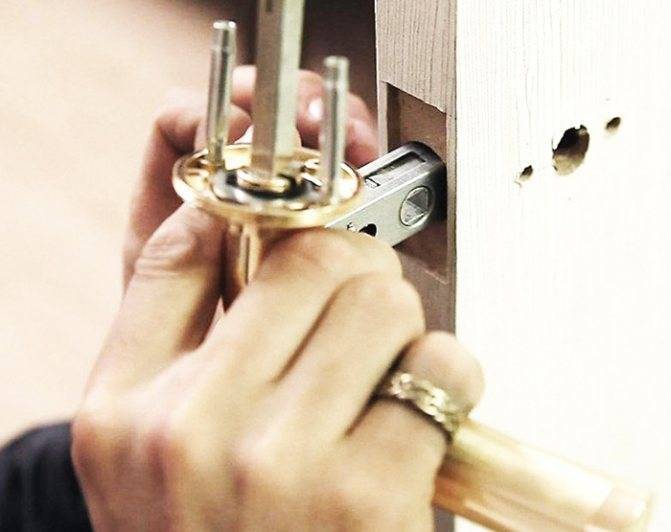

Итак, ручки куплены, теперь осталось их вставить. Внутренняя накладка у нас снята, соответственно наружную накладку также практически ничего не держит. Стоит вам чуть сильнее потянуть за ручку и она выйдет вместе с квадратным поворотным штифтом и соединительными шпильками.

Когда покупаете ручку лучше выбирать модели с внутренней броненакладкой, стоят они дороже, но защита от взлома на порядок выше.

Дальше на наружную часть нового комплекта ручек прикручиваете 2 соединительные шпильки. На замочной скважине могут быть предусмотрены отдельные броненакладки, если они подходят под отверстия в новом комплекте, то менять их или нет, решайте сами.

Теперь вставляем квадратный поворотный штифт в сердцевину ручки и наружную накладку монтируем на ее место. Имейте в виду – квадратный поворотный штифт должен практически доставать до дна отверстия на обеих ручках. В противном случае, велика вероятность того, что ручки снова поломаются.

Когда все вставлено и прикручено, последней внутрь конструкции устанавливается прокладка. Прокладки могут быть резиновыми и пластиковыми, так вот, старайтесь брать резиновые, такие как на фото ниже.

Первой вставляется наружная накладка с поворотным штифтом и шпильками. Дальше с ней совмещается внутренняя накладка и все это фиксируется парой болтов с внутренней стороны.

Ручка с защелкой на межкомнатную дверь

Зачастую на замок врезанный в межкомнатную дверь можно установить несколько видов ручек. Особенно это касается легких защелок, туда вообще подходят любые поворотные ручки. Главное чтобы поворотный механизм работал при помощи квадратного штифта.

Техника врезки легкой защелки и капитального замка в межкомнатную дверь подробно с фото и видео показана «ЗДЕСЬ», а мы с вами разберем только установку ручки.

Механизм ручки прикручивается к дверям саморезами, но чтобы крепежная шайба не портила вид, она прикрывается декоративной накладкой, после чего устанавливается ручка.

В круглых ручках кнобах как сама ручка, так и декоративная накладка фиксируются при помощи малозаметного внутреннего язычка. Этот язычок нужно утопить вниз при помощи специального ключика идущего в комплекте. Сам язычек оборудован пружинкой и после снятия или установки ручки, он возвращается в исходное положение.

В поворотных ручках система немного иная, там после установки ручки ее нужно зафиксировать небольшим винтом сбоку, а после этого прикрутить или просто надеть на защелки (зависит от модели) декоративную накладку.

Винт, фиксирующий поворотную ручку, может быть как под крестовую отвертку, так и под шестигранник. В последнем случае шестигранник должен идти в комплекте с ручкой.

Ремонт ручки двери в зависимости от типа неисправности

Случается, что замки перестают работать в межкомнатных или входных дверях в самый неожиданный момент. Найти способ, как отремонтировать его, можно лишь, определив тип неисправности.

Если заел механизм

Данная проблема возникает чаще не потому, что вышла из строя сердцевина замка, а сама дверь была неправильно настроена или не по уровню вставлена в коробку. Определить, что мешает механизму правильно закрываться, можно на открытой двери, нажав рукоятку. Если в таком положении ручка с ригелем работают нормально, значит, причина в нарушении работы запорной планки. Решение проблемы выглядит следующим образом:

Со временем неправильная установка ручки обязательно приведёт к поломке замочного ригеля ФОТО: mirzamkov-krasnodar.ru

Если дело не в запорной планке, тогда нужно произвести следующие действия:

Бывает, что отсутствие смазочного материала влияет на работоспособность дверной ручки. Простое сбрызгивание машинным маслом или другим техническим жиром поможет исправить заедание.

Если с противоположной стороны скважины установлен ключ, то открыть дверь не всегда получается ФОТО: psk-remont.ru

Выпадение рукоятки из дверной розетки

Стопорное кольцо, которое является обязательной деталью дверного замка, имеет свойство выскакивать. Наблюдать такую ситуацию можно после ударов по двери или же сильного захлопывания.

Слишком короткий язычок замка также может стать причиной неисправности ФОТО: leroymerlin-catalog.biz

Такое кольцо можно вставить на место, если оно целое. На тот случай, если имеются трещины или другие дефекты, оно меняется. Его можно приобрести в хозяйственном магазине или просто заменить шайбой. Если она немного не подходит по размеру, её подгибают плоскогубцами так, чтобы та хорошо прижимала сердечник.

Сломалась пружина дверной ручки

Как правило, столь мелкой детали нужна замена. Её поломка может быть вызвана неаккуратным обращением с дверной ручкой. Чтобы выполнить её ремонт, следует разобрать фурнитуру до сердцевины, снять верхнюю шайбу и взглянуть на состояние пружины.

По статистике, ручки двери выдерживают большую нагрузку, чем сама конструкция ФОТО: remont-moroz.ru

Бывает такое, что она просто соскакивает и не имеет особых дефектов. Её возвращают на место. Если на конструкции имеются какие-то повреждения, её обязательно заменяют. Если же пружинка сложно снимается с пазов, значит, она целая, а поломка в другом.

Рычаг не возвращается обратно после нажима

Если рукоятка отказывается возвращаться, неисправность может быть связана с дисфункцией возвратной пружины для дверной ручки. Чтобы это проверить, нужно демонтировать фурнитуру. Для этого извлеките сердцевину из розетки и достаньте пружину изнутри.

Отсутствие обратного толчка может быть связано со слишком сильными нажатиями ФОТО: 1obl.ru

После этого, установите на место новую и зафиксируйте ограничитель, чтобы пружинка оставалась внутри.

Отсутствует поворот стержня в дверной ручке

Проблема замка может быть связана с двумя факторами: слизанный фрезерованный квадрат или стержень попросту выскочил из сердечника. Для устранения причины необходимо выполнять разборку конструкции. Если наблюдается дефект сердечника, то его лучше сразу заменить его на новый.

Поломка ручки может быть из-за того, что она намного выступает с противоположной стороны ФОТО: youla.ru

Что касается слизанного квадрата, то временно на ось можно намотать изоленту. Это создаёт более эффективное зацепление между двумя деталями.

Разборка ручек

Когда необходима разборка ручки

Самостоятельная разборка ручки может потребоваться:

  • при образовании скрипа или заедания механизма-защелки. В этой ситуации достаточно смазать все рабочие элементы. Для смазки используется машинное масло или специальная смесь WD-40;
  • при неработоспособности устройства из-за длительного периода использования или отсутствия бережного отношения и периодического ухода. Все дверные ручки требуют регулярного осмотра и своевременной смазки движущихся элементов, что увеличивает период эксплуатации изделия;
  • для проведения текущего ремонта, например, по замене защелки или затяжке крепежных болтов, фиксирующих устройство на дверном полотне;
  • для замены ручки на более новую или совершенную модель. В продаже постоянно появляются новые модели, которые могут служить предметом интерьера или обладать большей степенью защиты.

Как разобрать межкомнатную ручку для проведения ремонта или замены? Для этого необходимо ознакомиться со следующими инструкциями, которые разработаны специалистами для наиболее популярных видов ручек.

Замена стационарных ручек

Чтобы произвести замену стационарной ручки, необходимо открутить фиксирующие винты, которые могут быть расположены:

  • на лицевой части ручки;
  • под декоративной накладкой.

Для снятия декоративной накладки достаточно аккуратно подцепить ее с одной из сторон острым инструментом.

Крепежные элементы стационарной ручки

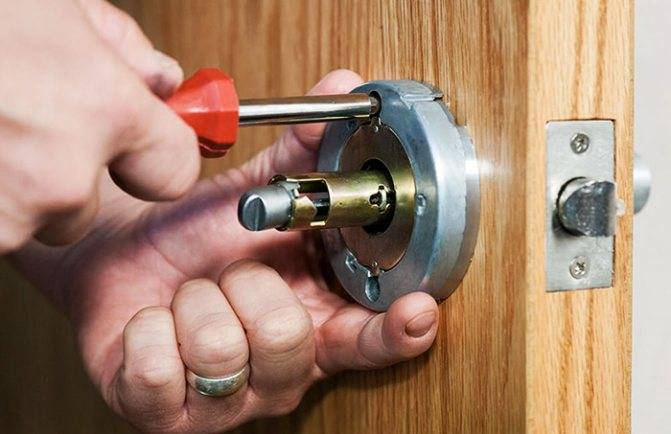

Разборка поворотных ручек

Чтобы разобрать круглую ручку, необходимо подготовить:

  • специальный ключ для ослабления стопорного штифта. Ключ поставляется в комплекте с ручкой. Если специальное устройство утрачено, то можно воспользоваться любым шестигранным ключом, подходящим по диаметру;
  • отвертку.

Разборка ручки производится следующим образом:

  1. на декоративной накладке необходимо найти отверстие для шестигранного ключа. Оно чаще всего располагается снизу или сбоку;
  2. в отверстие вставляется ключ и слегка нажимается. Таким способом происходит ослабление стопорного штифта;
  3. другой рукой происходит снятие ручки. Для этого достаточно потянуть устройство на себя;

Процесс разборки поворотной ручки

  1. на следующем этапе снимается декоративная накладка, закрывающая отверстие в дверном полотне;
  2. под накладкой располагаются крепежные болты, которые необходимо ослабить при помощи отвертки. После выполнения данной операции дверная ручка распадается на две части.

Место расположения крепежных элементов дверной ручки

Если необходимо произвести замену поворотной ручки, то потребуется вынуть и защелку. Для этого достаточно открутить крепежные винты, располагающиеся на торцевой части межкомнатной двери и фиксирующие соответствующий механизм.

Снятие механизма-защелки

Процесс самостоятельной разборки поворотной ручки представлен на видео.

https://youtube.com/watch?v=eJfMP0fO-A0

Разборка нажимных ручек

Чтобы разобрать ручку с нажимным механизмом потребуется отвертка, максимально подходящая для крепежных болтов.

Процесс разборки выполняется по следующей схеме:

  1. на первом этапе необходимо снять декоративную накладку. Накладка может крепиться двумя способами:
    • при помощи резьбы. Для снятия элемента надо повернуть накладку несколько раз против часовой стрелки;
    • при помощи язычка-фиксатора. Чтобы снять накладку, потребуется острым инструментом отодвинуть язычок немного в любую сторону;

Если вследствие загрязнения или поломки накладка не отворачивается, то можно прибегнуть к помощи отвертки и молотка. Отвертка вставляется между накладкой и дверью. Удары молотка по ручке отвертки позволяют сдвинуть механизм с места и открутить его полностью.

  1. на следующем этапе необходимо выкрутить болт, располагающийся внизу ручки. С помощью этого крепежного элемента производится фиксация самой ручки к механизму с защелкой;
  2. под декоративной накладкой находятся два или три винта, фиксирующих основной механизм;

Элементы крепления нажимной ручки

  1. после выкручивания всех крепежных элементов ручка свободно вытаскивается.

Демонтаж ручки с межкомнатной двери

Запорный механизм нажимной ручки снимается так же, как и ручки с поворотной системой.

Познакомившись с предложенными схемами разборки дверных ручек произвести  ремонт устройства или замену можно без помощи специалиста. Для установки ручки можно руководствоваться приложенной к новому устройству инструкцией или выполнить все указанные в схемах действия в обратном порядке.

Замена дверной ручки

Чтобы заменить или починить ручку с любым вариантом механизма, сперва ее придется разобрать. Для этого понадобится стандартный комплект инструментов, которыми выполняется мелкий ремонт: крестообразная отвертка, плоскогубцы и небольшой разводной ключик.

Разобрать стационарную ручку можно путем выполнения следующего ряда действий:

  • с использованием отвертки демонтируется внешняя накладка;
  • затем этой же отверткой надо открутить пару шурупчиков, соединяющих внешний и внутренний механизмы;
  • снимается главная часть,

При этом надо придерживать рукоятку на противоположной части двери, чтобы та не упала.

Снятие нажимных ручек:

  • открутить винты, удерживающие внешнюю накладку;
  • демонтируем четырехгранный стержень, обеспечивающий симметричную работу рукояток по обе стороны двери, для чего выкручиваем винт внизу рукоятки;
  • снимаем внутреннюю накладку и удаляем стержень;
  • отделяем от двери часть дверного замка, что осталась.

Разобрать круглую ручку можно так:

  • сначала удаляем тонкую внешнюю накладку;
  • под ней находим стопор, нажимаем на него чем-то острым, легонько оттягиваем механизм для отдаления рукоятки от полотна;
  • выкручиваем шурупы, прижимающие устройство к полотну.

Когда получилось снять механизм, можно его разобрать или заменить на однотипный с последующим выполнением вышеуказанных операций в обратном порядке.

Возможные причины поломки

На входные конструкции устанавливаются такие варианты ручек, как стационарные (служат просто рукояткой), нажимные (представляют собой рычаг, открывающий замок при нажимании) и поворотные.

Стационарные ломаются из-за слабых креплений или слишком большой нагрузки, а также из-за механических повреждений.

Если сломалась ручка на входной двери, относящаяся к нажимной или поворотной модели, то причина поломки чаще всего в неисправности механизма. Поскольку причины и способы устранения поломок напрямую связаны, необходимо разобраться с видами поломок. Здесь есть несколько вариантов:

  1. При нажиме (повороте) ощущается сопротивление, рукоять с трудом приводится в движение. Причиной неисправности в этом случае чаще всего является недостаток смазки в замке или расшатанность крепежных болтов.
  2. После нажима (поворота) рукоятка не возвращается в исходное положение. Такая поломка возникает из-за неисправности возвратной пружины (она может слететь или лопнуть).
  3. Крепление остается в полотне, а рукоятка отламывается. Это объясняется деформацией или смещением стопорного кольца.
  4. Язычок заклинивает, остается на месте при нажиме (повороте). Такое явление связанно с неисправностью четырехгранного штифта (квадрата).

Последняя проблема также может быть вызвана несколькими причинами.

Заклинило язычок

Если язычок не двигается, то проблема может быть в чересчур коротком квадрате. Из-за неподходящей длины штифт свободно ходит в механизме и прижимает защелку, не давая ей правильно работать.

Также квадрат может быть сломан. Это явление не слишком частое, и связано оно с низким качеством материала, из которого изготовлена дверная ручка. В такой ситуации скорее всего придется менять механизм полностью.

Виды повреждений

Существует ряд характерных проблем, присущих современным дверным ручкам. Именно с ними в большинстве случаев приходится бороться домашним мастерам.

Заедание ручки. Данный дефект дает о себе знать в момент, когда при открытии дверного полотна к рычагу приходится прикладывать дополнительные усилия. Как правило, для этого требуется прилагать больше сил, а порой даже совершать колебательные движения. Такое необычное воздействие в результате может стать поводом для серьезного ремонта дверной ручки.

Заедание защелки. Замок делает системы более функциональными и практичными, но одновременно с этим делает их и более сложными. Если передвижение таких деталей, как ригели, усложняется по тем или иным причинам, то ручка будет открываться чуть труднее.

Ситуации, когда механизмы разболтались. Если на участке соприкосновения рукоятки и дверной створки появился зазор, она станет шататься и даже провисать. Из-за этого использование двери будет более сложным и менее удобным.

Рукоятка отвалилась или осталась в руках. Если с конструкцией в вашем доме приключилась такая беда, то ее дальнейшее использование попросту будет невозможно. Без основательного ремонта тут обойтись не получится.

Повреждение расположенного внутри изделия штифта с несколькими гранями. Этот элемент отвечает за непосредственное удержание рукоятки. Поломка этой составляющей детали обычно обусловлена излишне низкой стоимостью продукта, выполненного из низкокачественного сырья.

Заклинивание механизма. При этой распространенной поломке при нажатии ручка не встает на прежнее место. Если конструкция работает исправно, то уходит совсем немного времени, чтобы рукоять вернулась в свое исходное положение. В случае когда механизм подвергается заклиниванию, ручка начинает двигаться очень медленно либо вовсе происходит ее отпружинивание. В последнем упомянутом случае человек вынужден прикладывать определенные усилия, чтобы фурнитура встала на прежнее место. В такой ситуации проблема касается как рычага, так и защелки устройства.

Заклинивание язычка. Если имеет место такая неполадка, то при нажатии на ручку язычок не изменяет своего непосредственного места расположения. Он всегда остается во внутренней части дверного полотна или снаружи. В первой ситуации довольно трудно закрывается дверь, а во втором – сложно открывается.

Расшатанные детали. Многие хозяева сталкиваются с проблемой расшатанных замковых систем и дверных ручек. Эти составляющие могут отходить от поверхности двери, скрипеть и даже провисать. Нередко прослеживается заметная расхлябанность всего замкового механизма в целом. При таких проблемах необходим быстрый и грамотный ремонт.

Почему для ремонта ручки с защелкой лучше вызывать мастера на дом?

Стоимость этой услуги в Москве довольно доступная, именно поэтому многие обращаются к специалистам. Вызвать мастера для ремонта дверной ручки взвешенное решение, к тому же 2000 рублей — разумная цена удобной эксплуатации входной двери. Наши сотрудники хорошо знают функционал этих элементов, их слабые места. Более 10 лет ремонтируем ручки отечественных и импортных брендов, и преуспели в этом деле

Сомневаетесь? Тогда обратите внимание на сильные стороны службы “Замки-САО”:

  1. Мастер приезжает на квартиру с набором необходимых инструментов и узлов для починки устройства.
  2. Ремонтируем дверные ручки по фиксированным ценам.
  3. Мы работаем в режиме 24/7, так как на кону безопасность наших клиентов.
  4. Предоставляем гарантии, а не пустые, ненужные обещания.
  5. Выезжаем к клиенту в день обращения.
  6. Тратим на работу минимум вашего времени.
  7. Предоставляем дополнительные скидки на сопутствующие услуги при повторном обращении.

Установка, замена, ремонт дверной ручки металлической двери по разумной стоимости в квартире или частном доме за один выезд мастера — удобная услуга для занятых жителей Москвы. Вы вызываете специалиста, мы выполняем заявку в сжатые сроки — уже через час спокойно, без проблем открываете или закрываете дверь.

Разновидности круглых ручек

Все дверные механизмы открывания представлены накладными или врезными образцами, которые крепятся с помощью фиксаторов или саморезов. Вместе с тем разобрать некоторые комплектующие дверной ручки можно только с одной стороны, у отдельных с двух.

Виды круглых ручек:

  • Металлические. Такие изделия покрывают бронзовой, золотой или серебристой краской. Поверхность может матовая или глянцевая.
  • Дерево. Популярный вариант для круглых ручек, который отличается долговечностью использования.
  • Пластик. Данный материал используют для бюджетных моделей. В большинстве случаев ими оснащены подсобные или хозяйственные помещения. Относительно хрупкий и недолговечный тип ручек.
  • Оргстекло или силикатное стекло. Интересные варианты с различными рисунками, нанесенными фрезером. Могут быть с фотопечатью.
