Как установить рольставни на гаражные ворота

Комплектация роллетных ворот

Роллетные ворота своими руками может смонтировать каждый мужчина. До того, как приступать к непосредственным работам, следует уточнить комплектацию таких систем.

Роллеты создают из пластин (пластиковых, металлических) с шириной до 14 см. Их называют ламелями, они соединяются при помощи шарниров, что позволяет образовать единое полотно, отличающееся гибкостью. Во время открывании оно сворачивается и прячется внутрь короба, что крепится на верхней части проема. Там же материал удерживается до момента, когда конструкция опускается вниз.

Стандартная комплектация таких ворот включает:

короб для защиты полотна;
ригель;
ролик направления;
крышки, закрывающие короб по бокам;
профиль из роллетов;
замок бокового типа;
направляющая шина;
концевой профиль;
вал.

Подготовка к работе

Части рулонных ворот Перед изготовлением ворот необходимо сделать их чертеж. Можно воспользоваться готовыми эскизами или спроектировать конструкцию самостоятельно. На схеме указываются ширина и высота полотна, габариты ламелей и короба, длина шины. Если самодельные ворота планируется оснастить автоматикой, обозначаются также места размещения соответствующих устройств и пути пролегания проводки. Помимо этого, нужно заранее рассчитать смету проекта.

Чтобы сделать ролл-ворота своими руками, потребуются перфоратор и электродрель с комплектом из нескольких сверл, различающихся по длине. Также для работ нужен набор отверток. Из крепежных деталей понадобятся анкера длиной 1 см, саморезы и дюбели. Нужны инструменты для измерений и контроля ровности – строительная рулетка и уровень.

Преимущества и недостатки

Ворота ставни значительно отличаются от других. Они более компактны, по сравнению с обычными гаражными дверями. Кроме того, конструкция надежно защищает помещение от проникновения злоумышленников, на нее можно установить сигнализацию

Некоторые страховые компании снижают размер обязательных взносов для гаражей, оснащенных такими системами, что немаловажно в современных реалиях

Если какая-то деталь выходит из строя, приобрести запчасти не составит труда. Многие отдают предпочтение изделиям из алюминия. Производители выпускают конструкции любых цветов, поэтому при правильном подборе цветовой гаммы ворота будут органично дополнять экстерьер гаража.

Установка роллет своими руками. Монтаж роллетных ворот для гаража

Системы не так давно появились в России, но уже успели приобрести популярность. Это относится не только к применению ролетов в гаражных воротах, последнее время изделия часто используют для защиты окон и входных дверей магазинов, производственных помещений, складов и т.д. Основные плюсы конструкций:

Компактность и возможность монтажа в проемах любых размеров. Единственным исключением является то, что изделия не устанавливают в помещениях высотой более 4 м, но такие ворота являются редкостью.
Практичность, ведь изделия неприхотливы в уходе, не требуют окрашивания или смазки.

Несмотря на множество положительных качеств, рольставни имеют ряд недостатков. Среди них:

Механизм нельзя использовать в роли дверей для теплых помещений. Дело в том, что рольставни легко пропускают воздух. Их основное предназначение — охрана помещений, поэтому предпочтительнее устанавливать их в неутепленном гараже или внутри перед обычными воротами. Однако, последний вариант получается слишком затратным.
Промерзание движущих механизмов и ламелей. В зимний период влага накапливается между щелями полотнища, а затем замерзает. В результате этого осуществить подъем конструкции проблематично. Сначала необходимо аккуратно постучать рукой по изделию, сбить лед, а затем пробовать открывать. Чтобы обезопасить ворота, над ними желательно установить козырек. Кроме того, для полноценной работы движущих механизмов можно использовать специальный спрей.
Конструкция стоит недешево. Даже при установке изделий с ручным приводом затраты будут большими, наличие разнообразных дополнительных опций в виде электроподъемника и т.д только увеличит стоимость. Независимо от минусов устройств, многие автолюбители предпочитают устанавливать в гаражах именно ролеты: они надежны, удобны в эксплуатации и практичны.

Установка своими руками гаражных ворот рольставней

Конечно, обустроить гаражные ворота лучше всего смогут специалисты

Но, беря во внимание то, что стоит это недешево, а сама работа не так сложна, как может показаться на первый взгляд, то лучше всего гаражные ворота рольставни установить своими руками

Установка своими руками гаражных ворот рольставней

Виды монтажа

Есть несколько вариантов, которые применяются для того, чтобы своими руками установить рольставни на гараж:

Накладной монтаж – самый простой, встречается наиболее часто. Его применяют в случае, если постройка гаража завершена и никаких реконструкций в будущем не предвидится. При этом короб рольставни на гаражные ворота устанавливают на стену наружной части проема.
Встроенный монтаж – короб размещают в нише проема двери. При этом фасад будет без каких-либо выступающих элементов.
Комбинированный монтаж. Выбирают вид монтажа в соответствии с особенностями гаража, его несущих стен, дверным проемом.

Подготовка к работе

Перед тем как начинать обустраивать рольставни на гараж, нужно сравнить размеры диагоналей дверного проема. Разность не должна превышать 5 мм.

Для того чтобы своими руками установить рольставни, необходимо подготовить следующие инструменты:

Дрель, перфоратор, а также набор сверл;
Рулетка и строительный уровень;
Шуруповерт;
Пассатижи и молоток;
Ножницы для металла;
Гаечные ключи и отвертки;
Если устанавливается автопривод – набор электрика.

Для того чтобы своими руками подключить привод, понадобится мультиметр и отвертка индикаторная. Заделку зазоров или швов производят с помощью монтажной пены или любых подходящих герметиков.

Поэтапная установка рольставней

В самом начале нужно подготовить и собрать своими руками каркас. Для этого через каждых полметра на направляющих делают отверстия для крепления.

Эти отверстия вверху и внизу не должны превышать расстояние от края обреза свыше 150 мм.

Дальше необходимо:

Каркас приложить к месту установки.
Проверить уровнем симметричность проема.
Просверлить своими руками отверстия на коробе и шинах, предварительно сделав пометки в дверном проеме.
Установить каркас. Во избежание перекосов, проверить правильность установки шин и короба.
Согласно схеме части электроуправления присоединить к электроприводу.
Собрать полотно рольставни.
Зафиксировав тяговые части к приводу, поместить пружины в сделанные отверстия.
С помощью стопоров ограничить крайние положения спуска и поднятия.
Провести проверку правильности установки полотна.
Ликвидировать своими руками возможные швы и отверстия.

Установка рольставней

Правила и техника регулировки подъемных секционных ворот

Используя и ремонтируя конструкцию, необходимо помнить о следующем:

Если вовремя не починить перекошенные ворота, элементы конструкции подвергнутся быстрому изнашиванию. Придется заменять их на другие.

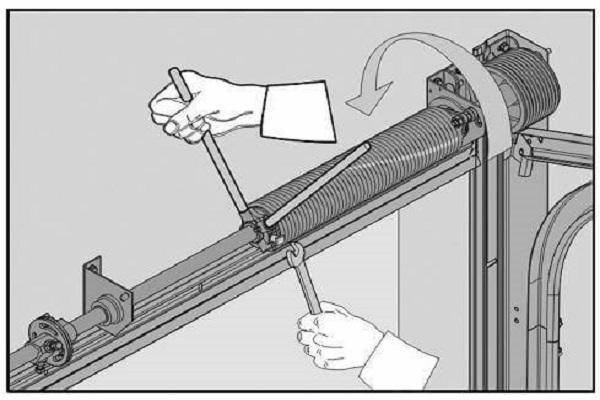

Требуется грамотно настраивать балансировку для подъемного механизма. Если балансировка будет выполнена неправильно, это может привести к повышенной нагрузке на ворота. Возможен обрыв троса, поломка прочих элементов конструкции.
При установке и ремонте конструкции требуется применять исключительно высококачественные материалы. От этого зависит эксплуатационный период ворот.

Обычно конструкция включает в себя 4-6 секций, соединенных шарнирными элементами. Когда ворота открываются, происходит следующее:

Секции двигаются вверх, накладываются одна на другую.

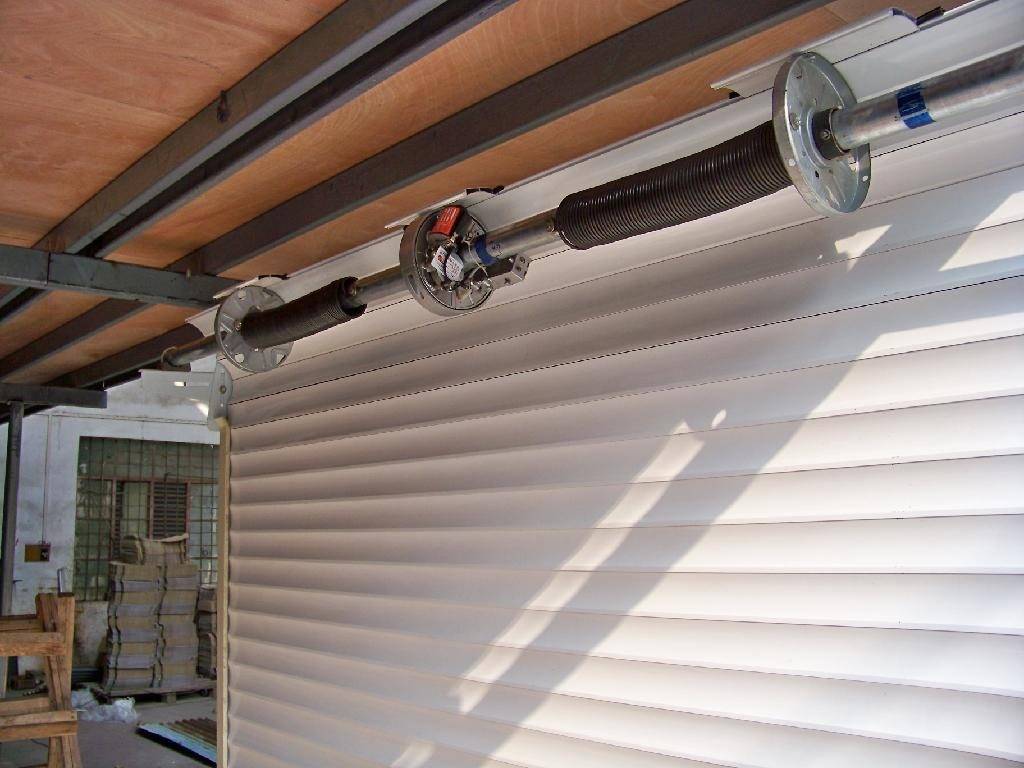

Движение секций осуществляется благодаря вращающимся барабанам и наматывающимся на них тросам. Они уравновешиваются пружинами.
Под потолочной поверхностью (продольно раме) располагаются направляющие. Они предназначены для скольжения панелей, которые опираются на роликовые элементы.

Секционные ворота располагают определенными плюсами:

Экономия большого количества пространства, как в гаражном помещении, так и на подъезде к нему.
Высокие теплоизоляционные показатели секций. Индекс теплопроводности равняется 0.5 ватт на квадратный метр.
Высокие звукоизоляционные показатели секций (до 29 децибел).
Проем хорошо герметизируется.
Секции возможно устанавливать в гаражах с различным размером проема.
Повышенная защита от возгорания.

Для самостоятельного монтажа таких ворот потребуется следующий инструментарий:

плоскогубцы;
комплект гаечных ключей;
слесарный молоток;
заклепочный пистолет;
электродрель с комплектом сверлильных инструментов;
измерительная лента;
уровень;
перчатки, очки (для защиты рук и глаз);
перфоратор;
строительный нож;
маркер.

Алгоритм установки:

Разметка точек закрепления горизонталей и вертикалей.
Выставление и фиксация вертикальных элементов.
Установка несущих элементов с расположенной внизу ламели.
Сборка полотна с расположенной внизу секции.
Настройка расположенных вверху кронштейнов.
Закрепление управляющих узлов, засовов, ручек.
Монтаж пружин.
Подведение и подсоединение электрического привода.
Установка ограничителей.
Проверка хода.

Прямо после установки конструкции рекомендуется отрегулировать ее. В дальнейшем проводите периодическую проверку на отсутствие провисаний, перекосов. Это позволит увеличить срок эксплуатации.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Рольставни для гаража: общая информация

Роллетные ворота на гараж – современное решение, которое уже заслуженно добилось популярности среди автовладельцев. Они предназначены для небольших построек, а значит идеально подходят для обустройства гаражного помещения. Рольставни на гараж изготовить самому невозможно, производство осуществляется лишь в заводских условиях.

Но монтаж можно осуществить своими силами, не привлекая к задаче наёмных специалистов.

Рекомендуется монтировать рольставни для гаража своими руками внутри, а не снаружи.

Если остановить свой выбор на этом варианте, то надежность и степень защищенности от злоумышленников резко возрастет.

Основными элементами ворот являются металлические ламели. Конструкция получается полой, поэтому в пустоты добавляют утеплитель. Самым распространенным материалом остается пеноолиуретан.

Как правило, ламели изготавливают из алюминия, чтобы вес получался не слишком большим. В итоге конструкция получается прочной, устойчивой к взлому и долговечной благодаря металлической основе.

Но возлагать чрезмерные надежды на защитные свойства не следует, так как при желании преступники все же смогут проломить полотно сильным ударом. Дополнительную безопасность можно обеспечить, если использовать замки с секретом и некоторые другие решения.

Как выбрать замок для гаражных ворот читайте в статье.

Металлические панели обрабатывают защитным покрытием на полимерной основе, предотвращающим появление царапин и сколов. В воротах применяют конструкционные решения, которые предотвращают защемления рук и пальцев, поэтому они абсолютно безопасны. Утеплитель же обеспечивает приличную теплоизоляцию.

По типу изготовления выделяют два типа изделий – экструдированный и прокатный технологический процесс. Экструдированные изделия обладают повышенной устойчивостью к солнечным лучам, осадкам и прочим воздействиям среды. Прокатные модели отличаются повышенной долговечностью, этого удается добиться благодаря специальному двухслойному покрытию.

Помимо вышеупомянутых преимуществ (долговечность, прочность), роллетные ворота для гаража хорошо поглощают шум. Самым важным плюсом, несомненно, является процесс эксплуатации. Автоматические системы позволяют, не выходя из машины, открыть вход в гараж.

Для этого используется специальный пульт, который приводит ламели в движение. Если электричество внезапно было отключено, то можно будет воспользоваться ручным механизмом.

Модели из данной категории в особенности подойдут для гаражей, в которые невозможно установить подъемно-поворотные или секционные ворота. Типичной причиной может стать размер проёма. Помимо этого, только роллетные модели обеспечивают самую высокую скорость открывания ворот. Это обусловлено высокой степенью автоматизации и их конструкцией.

Электрические ворота для гаража:

Установка ворот

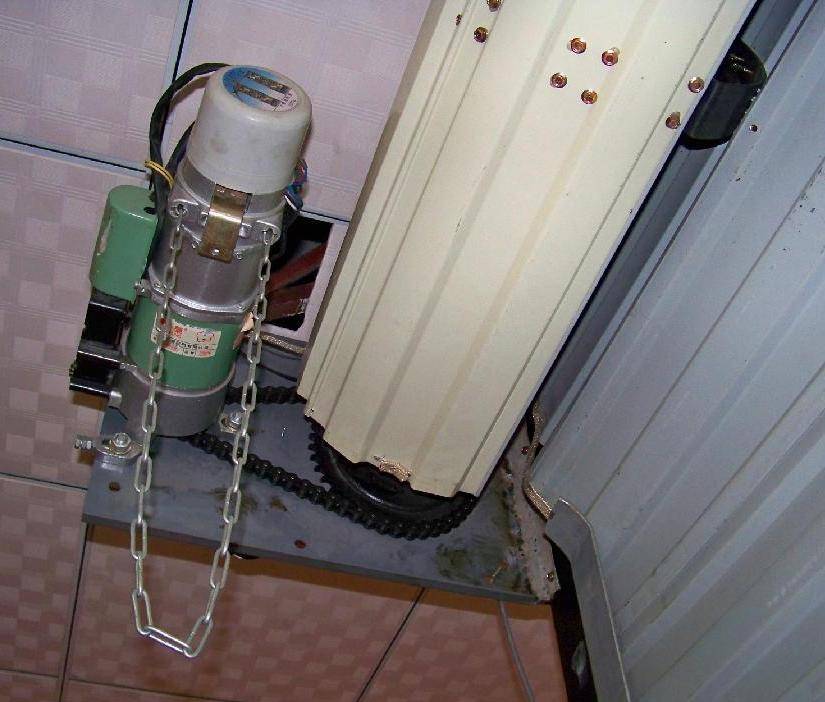

Привод этих роллет дооборудован устройством для аварийного открывания/закрывания роллет при отсутствии электричества. Распакуем и осмотрим направляющие. Особенности этих направляющих – на их концах уже загнуты края для лучшего скольжения полотна. Теперь вставляем направляющее в соответствующие выступы на коробе. В других конструкциях здесь может присутствовать дополнительная пластиковая направляющая.

То же самое сделаем и с другой стороны. Загиб на направляющих должен смотреть в сторону вала. Поднимаем короб с направляющими и просто приставляем к рамке ворот

На этом этапе важно убедиться, что направляющие установлены строго вертикально, а короб строго горизонтален. Для этого воспользуемся обычным уровнем. Далее произведем разметку для крепежа направляющих

Далее произведем разметку для крепежа направляющих.

На левой направляющей отмечаю карандашом места под сверления ближе к левой стороне. Нижнее и верхнее отверстие я сделаю на расстоянии около 15 сантиметров от края. Для одной направляющей у меня будет 4 крепежных отверстия. Я буду крепить направляющие на саморезы с прессшайбой. Перед сверлением отверстий еще раз проверим уровень. Сначала я использую сверло диаметром с толщину самореза. Просверлю обе стенки направляющего. Теперь используя сверло диаметром 1,8 миллиметров, рассверливаю только переднюю стенку направляющей. Через него будет вставляться саморез, а затем отверстие будет закрыто декоративным колпачком. Закручиваю саморез с прессшайбой.

Сверление необходимо повторить для всех размеченных мест. Иногда удобно подготовить отверстия для направляющих до установки короба. Кроме того, саморезом необходимо закрепить и сам корпус короба с левой и с правой стороны.

Теперь можно удалить защитную пленку с направляющих и вставить и вставить в отверстия декоративные колпачки.

С торца короба просверлим отверстие для вывода кабеля электродвигателя наружу. Равномерно распределим кольца по длине вала.

На следующем этапе необходимо аккуратно завести роллетное полотно через вал в направляющие. Полотно заводится начиная с нижней полосы. Это довольно трудоемкая операция и здесь желательно наличие помощника. Далее на верхний край полотна надеваются тяговые пружины. У них специальные крепления, поэтому надеваются они только в одном положении.

Пружины также необходимо распределить по полотну равномерно. Теперь фиксируем края пружины в отверстия для перфорации на валу. Выполняется это вот таким образом. Аккуратно закрепим каждую пружину.

Теперь можем проверить работу электропривода роллет. От электропривода идут 4 провода. Желто-зеленый провод – это заземление. А комбинация проводов синий, коричневый и сине-черный заставят двигатель вращаться в ту или иную сторону.

Таким образом, при подключении к этим контактам, роллетное полотно будет опускаться или подниматься. В наших роллетах присутствует блок дистанционного управления. Рассмотрим его состав. Внутри находится коробка с платой, крепежные и изоляционные элементы. Антенна блока выполнена в виде гибкого провода. Для уверенного приема его необходимо вывести за пределы коробки и выровнять. Электрическая плата имеет клемники, через которые будет осуществляться подключение. Внутри коробки с блоком дистанционного управления имеется подробная инструкция по подключению. В ней доступно рассмотрены все варианты подключения.

Для работы блока дистанционного управления нужен как минимум один пульт. Вот как он может выглядеть.

Чтобы привязать новый пульт к этому блоку управления, необходимо занести его в память этого устройства. Для этого есть кнопка со значком «Р». Длительное нажатие на эту кнопку переводит устройство в режим записи нового пульта.

После нажатия загорится сигнальный светодиод. В этот момент необходимо нажать на кнопку на пульте. Данный пульт вносится в память и теперь с него можно управлять работой роллет.

На последнем этапе необходимо отрегулировать конечное положение полотна. Для этого производится регулировка концевых выключателей верхнего и нижнего положения. Обычным шестигранником прокручиваются регулировочные винты. Стрелка с плюсом увеличивает продолжительность вращения, а стрелка с минусом уменьшает продолжительность вращения в ту, или иную сторону. Регулировка производится при включенном электродвигателе. Нижнее положение регулируется до касания с полом, а в верхнем положении рекомендуется составлять полторы полоски полотна.

Это все основные операции по монтажу роллетных ворот и в этом нет ничего сложного.

Виды и конструкция рольставней для ворот гаража

Принцип работы прост – роликовый механизм и система тросов поднимает и опускает металлическую штору ворот. Это металлические жалюзи для гаража, которые могут комплектоваться множеством удобных дополнительных элементов.

Основная комплектация рольставней для гаража:

полотно ворот, которое может быть выполнено из прочных стальных или легких алюминиевых ламелей;
вертикальные металлические направляющие для движения полотна;
вал, на который наматываются ламели – устанавливается над проемом ворот;
вал закреплен в защитном коробе, который предупреждает механические повреждения свернутого полотна роллеты;
электрический или механический привод для подъема и опускания ворот;
запорные ригельные крепления или автоматическая запорная система.

При установке автоматики обязательно в комплекте должен быть рычаг разблокировки ворот. Когда нет электричества, можно открыть роллеты простым нажатием на ручку.

Дополнительная комплектация

Для комфорта пользования гаражными воротами роллетами можно приобрести и дополнительные удобные аксессуары:

пульт дистанционного управления;
охранная и пожарная сигнализация;
автоматически регулируемый подогрев направляющих ворот, что незаменимо зимой, когда полотно роллеты примерзает к каркасу;
дополнительное уплотнение короба для шумо- и теплоизоляции гаража.

Стоимость гаражной роллеты зависит не только от выбранных комплектующих, но и от других важных параметров.

Виды и конструкция рольставней для ворот гаража

Основная комплектация рольставней для гаража:

полотно ворот, которое может быть выполнено из прочных стальных или легких алюминиевых ламелей;
вертикальные металлические направляющие для движения полотна;
вал, на который наматываются ламели – устанавливается над проемом ворот;
вал закреплен в защитном коробе, который предупреждает механические повреждения свернутого полотна роллеты;
электрический или механический привод для подъема и опускания ворот;
запорные ригельные крепления или автоматическая запорная система.

Дополнительная комплектация

пульт дистанционного управления;
охранная и пожарная сигнализация;
автоматически регулируемый подогрев направляющих ворот, что незаменимо зимой, когда полотно роллеты примерзает к каркасу;
дополнительное уплотнение короба для шумо- и теплоизоляции гаража.

Стоимость гаражной роллеты зависит не только от выбранных комплектующих, но и от других важных параметров.

Виды и конструкция рольставней для ворот гаража

Основная комплектация рольставней для гаража:

полотно ворот, которое может быть выполнено из прочных стальных или легких алюминиевых ламелей;
вертикальные металлические направляющие для движения полотна;
вал, на который наматываются ламели – устанавливается над проемом ворот;
вал закреплен в защитном коробе, который предупреждает механические повреждения свернутого полотна роллеты;
электрический или механический привод для подъема и опускания ворот;
запорные ригельные крепления или автоматическая запорная система.

Дополнительная комплектация

пульт дистанционного управления;
охранная и пожарная сигнализация;
автоматически регулируемый подогрев направляющих ворот, что незаменимо зимой, когда полотно роллеты примерзает к каркасу;
дополнительное уплотнение короба для шумо- и теплоизоляции гаража.

Стоимость гаражной роллеты зависит не только от выбранных комплектующих, но и от других важных параметров.

Разница между разными приводами рольставней

Помимо материала изготовления, рольставни отличаются по типу привода

Электрический привод.

Этот способ управления работой рольставней позволяет использовать устройства аварийного открывания и дистанционное управление. С таким приводом можно применять автоматические замки. Основной недостаток – ограничение размера по ширине проёма (минимально 60 см.)

Карданный привод.

Дешёвое и надёжное устройство для управления рольставнями. Можно на выбор использовать несъёмный или съёмный узел. Минусом является то, что масса дверного полотна не должна превышать 36 кг.

Тросовый привод

. Это надёжное и недорогое приспособление можно устанавливать прямо на стену или крепить к направляющей. Тросовый привод, к сожалению, не может работать вместе с перфорированными рольставнями. Обязательное условие – установка нижнего замка.

Ленточный привод.

Самый дешёвый и простой способ управления роллетами. Недостаток –ограничение по массе дверного полотна (не более 15 кг). Эту систему нельзя провести сквозь стену.
