Выбираем материал для откатных ворот

Разновидности откатных конструкций

Все виды ворот, в основу работы которых положен раздвижной принцип, характеризуются по нескольким параметрам:

• По конструкции. Наиболее популярны одностворчатые ворота, изготовление которых не требует значительных материальных вложений. Если же использовать конструкцию с двумя створками, то это сделает строительство более дорогим. Для своего дома лучше использовать одну створку.
• По принципу управления. Различают такие виды: подвесные, откатные по рельсу, консольные.
• По материалу изготовления. Все ворота изготавливают из металла. Популярны решетчатые ворота, которыми оснащаются какие-то официальные территории. Решетчатые ограды часто можно встретить возле каких-либо представительств или в посольствах. Они достаточно красивые и стильные. Легкие оцинкованные ворота также встречаются очень часто. Они не утяжеляют конструкцию, и весят даже меньше, чем решетчатые аналоги.

Автоматика для откатных ворот.

Если откатные ворота будут оборудованы автоматикой, это упростит управление ими. В таком случае для открытия проезда достаточно нажать одну кнопку на дистанционном пульте, не выходя при этом из машины, или стационарном блоке.

Выбирая способ автоматизации, следует предположить, с какой частотой будут использоваться автоматические откатные ворота. Например, в обычном частном доме в среднем за день открывать и закрывать устройство приходится 10 раз. Однако в автосервисе это же количество будет достигнуто всего за час, если не меньше. Всё это следует брать в расчёт, выбирая автоматику.

Обращать внимание нужно и на массу конструкции. Зависит она от ширины проёма и материала, использованного для создания обшивки полотна

Логично предположить, что чем массивней ворота, тем мощней нужен двигатель, чтобы сдвинуть их с места. Конструкция въездных ворот сделана таким образом, что автоматику можно использовать для устройств, вес которых не превышает 4 тонны.

При выборе также надо обратить внимание на то, насколько сложно устроен привод и его дополнительные составляющие. Обычно в комплект современного привода входит сигнальная лампа, пульт управления, приёмники сигнала и антенны

Также автоматика может содержать в себе дополнительные функции, помимо обычного закрывания и открывания раздвижных ворот.

Эти нововведения придутся кстати, если оператор управления устройством располагается поодаль от него. Так, можно использовать торможение двигателем, благодаря чему ворота не будет заклинивать, если изменение их положения происходит слишком часто. Ещё одна полезная возможность – частичное открытие – используется, если нужно пропустить людей, а не транспорт. Внедрение в откатные ворота автоматики и современных систем безопасности позволяет организовать надёжную охрану территории.

Сигнальная лампа – обязательная составляющая любого современного автоматического привода. Она выполняет роль индикатора его работы. Если все системы исправны, при нажатии соответствующей кнопки на пульте, лампа начинает мигать, а ворота в это время открываются или закрываются. Также по её сигналам можно понять, есть ли неисправности в приводе.

Раздвижные ворота с калиткой.

Такой вариант откатных ворот обеспечит владельцу дополнительный комфорт. В данном случае калитка является функциональным дополнением к основной конструкции. Этот дополнительный элемент может находиться отдельно от устройства, либо быть вмонтированным в его полотно.

Калитка, что устанавливается отдельно, монтируется в ограждающую конструкцию любой разновидности, но при этом стиль её исполнения такой же, как у ворот. Если элемент ставится отдельно, то при ненадобности в любой момент можно произвести его демонтаж. Встроенная калитка устанавливается в полотно въездных ворот. Преимущество такого варианта в том, что полезную площадь территории ничего не занимает. При отключении электроэнергии через калитку можно попасть на участок, и, если это нужно, отключить электродвигатель, получив, таким образом, возможность открыть ворота вручную. Единственный и незначительный недостаток – порог, через который придётся перешагивать.

Выбор и монтаж дополнительных деталей

Ни одна пошаговая инструкция установки откатных ворот своими руками не обходится без участия фурнитуры. Для функционирования системы требуется подобрать, зафиксировать следующие детали:

Направляющий рельс. Подходит только профиль с ровной поверхностью. Любые изъяны (шероховатости, окалины) перечеркнут правильную работу конструкции. Высокий процент углерода в составе элемента — плюс. Роликовые каретки. Подходит вариант только с составляющими из металла. Использование пластиковых деталей исключено. Подшипники. Лучше брать элементы с прорезиниванием. Они обеспечат движение конструкции без застревания

При этом важно оградить детали от разрушения. Пластинка с колесиками

Закрепить надо 2–4 экземпляра

Ролики для откатных ворот своими руками установить несложно. При этом желательно использовать варианты с резиновым покрытием.

Выполнение выдвижной системы ворот требует внимания, последовательного воспроизведения действий, описанных в пошаговом руководстве. Собственноручно справиться можно. Это сэкономит средства, которые могли бы уйти на оплату услуг частного мастера.

Частые вопросы

Какой срок изготовления ворот?

Срок изготовления 2 недели. В период с июля по сентябрь включительно, у нас пик сезона, срок может
увеличится до 3-4 недель. Перед заключением мы все согласуем с Вами и пропишем сроки в
договоре.

Как происходит заказ?

Предварительно мы попросим прислать фотографии вашего проема и размеры, что бы максимально
точно просчитать стоимость, а затем вышлем письменное коммерческое предложение. Далее наш
монтажник или замерщик выезжает на объект. Заключить договор можно в это же день у вас на
объекте, либо подъехать в наш офис. Аванс составляет 70%. Когда ворота будут готовы, мы свяжемся с
Вами для согласования даты доставки и монтажа. При получении вы доплачиваете стоимость
оборудования, а после сборки и приемки работ оплатите монтаж.

Какой срок гарантии?

Мы отвечаем за качество нашего продукта, и даем расширенную гарантию 2 года. С момента
установки, мы бесплатно с выездом устраним все неисправности или дефекты лакокрасочного
покрытия.

Плюсы и минусы самодельных конструкций

Популярность самодельных откатных ворот обусловлена их следующими достоинствами:

1. Плавным и тихим движением створок.
2. Большим сроком службы.
3. Наличием автоматизации.
4. Устойчивостью к механическим и погодным воздействиям.
5. Удобством эксплуатации.

При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.

Список недостатков состоит из таких пунктов:

1. В процессе монтажа приходится дополнительно бетонировать столбы.
2. Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
3. Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.

На самодельные ворота можно установить сигнальную лампочку.

Комплектующие для откатных ворот

Ключевые составляющие раздвижных ворот:

• Опорные и направляющие ролики. Элементы отвечают за перемещение полотна. Конструктивно механизмы отличаются между собой в зависимости от типа ворот и производителя;
• Рама — высокопрочная опора, которая скрывается в грунте. Над землёй выступает только небольшая часть металлической конструкции, которая участвует в смещении калитки;
• Полотно — функциональный элемент, который выполняет и декоративную функцию;
• Электрический привод. Если полотно крупногабаритное, то пригодится электродвигатель, который облегчит открывание и закрывание калитки.

Если было принято решение по созданию раздвижной конструкции, следует позаботиться о покупке вспомогательной фурнитуры. Речь идёт о:

1. Роликовых каретках и опорах. На эти элементы приходится львиная доля нагрузки.
2. Роликах накатного типа.
3. Несущем профиле. Для его изготовления применяются высокопрочные металлические сплавы. Конструкция должна выдерживать существенные нагрузки и не деформироваться.
4. Швеллере. Выполняет функцию опоры для роликов.
5. Уловителях. Участвуют в фиксации полотна. Для изготовления применяется высококачественная оцинкованная сталь.
6. Поддерживающих роликах. Предназначены для снижения коэффициента колебаний.
7. Автоматике.

Устройство фундамента и закладного элемента

Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40−60 см. Сделать это можно обычной лопатой или компактным бульдозером.

Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.

Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев. Для этой цели нужно воспользоваться строительным уровнем.

Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4−6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4 Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5 Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6 Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7 Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8 Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Откатные ворота — материалы

Варианты ворот с использованием различных материалов:

1. Ворота с металлопрофилем зарекомендовали себя, как очень надежные и долговечные с учетом любых погодных условий. К тому же они немного весят и можно использовать даже недорогие приводы. Положительные стороны металлопрофиля – его сочетаемость с различными стройматериалами, красивый вид и доступная стоимость.
2. Для сайдинга в обшивке ворот характерны долговечность и невысокая цена, несложный монтаж и стойкость к любого рода воздействиям, большой выбор расцветок и элегантный вид.
3. Преимущества заполнения конструкции сэндвич панелями – это быстрый монтаж из-за замкового механизма и защита от внешних факторов благодаря полимерному покрытию. За счет легкого веса продлевается срок службы ворот, а внутренний состав панелей делает их еще более шумо- и теплоизоляционными. Кроме того, выбор цвета и фактуры материала удовлетворит любое пожелание владельца. А вариант со встроенной калиткой поможет дополнительно сэкономить место.
4. Сварная решетка, заполненная поликарбонатом, являет собой очень прочный и надежный вариант. К тому же — достаточно доступный и дешевый. Прозрачность поликарбоната также можно выбирать, учитывая свои требования.
5. Кованые ворота – классический представитель любых ворот. С виду они очень невесомые, однако, не менее прочные. Такие ворота не только защитят, но и будут радовать своим видом каждый день.
6. Евроштакетник из металла гарантирует долговечность и прочность откатных ворот. Их дизайну характерна некая строгость. Невысокая цена и большая функциональность является несомненным плюсом данного варианта. При использовании евроштакетника территория дополнительно проветривается и не так затеняет, как другие виды откатных ворот.
7. Классический, но и дорогой вид, когда в качестве материала выступает металлический лист. Часто он бывает украшен разнообразными коваными элементами. Такой дизайн делает даже самый элитный участок неповторимым.
8. Металлические пики на сварном заборе, кроме функции украшения дополнительно выполняют особую защитную роль. В данном варианте каркас сделан из прямоугольных труб, а посредством приваривания к нему металлических филенок гарантируется еще большая прочность и даже жесткость откатных ворот.
9. Отделка ворот деревом смотрится очень естественно и эксклюзивно. Прежде чем использовать древесину в качестве материала — ее сушат, шлифуют и тонируют, защищая от насекомых и порчи дерева. Затем происходит окрашивание – зачастую используется матовая или полуматовая палитра цветов.

Про любой из представленных видов откатных ворот можно сказать, как про надежные и привлекательные изделия, которые будут гармонично смотреться как с маленьким уютным домом, так и большим загородным коттеджем. Кроме того, они достаточно просты в своей эксплуатации и применимы даже в ограниченном пространстве. Выбрать или приобрести качественные откатные ворота можно на сайте www.AntaSPb.ru.

Материалы для строительства

Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:

• Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
• Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.
• Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
• Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.

Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.

Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:

• Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
• Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.

Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.

Интенсивность эксплуатации

Интенсивность выражается в процентах. Привода разделяются на 3 типа:

• интенсивность 25-30% (CAME BX 608, Alutech RTO-500, Alutech RTO-1000,) Подходят для бытового использования.
• интенсивность 50-70% (CAME BKS12, Doorhan Sliding 800, Doorhan Sliding 1300). Подходят для бытового использования и для установки на въезды общественных территорий.
• высокоинтенсивные (CAME BXL, CAME BX-246). Подходят для лёгких ворот на въездах в садоводства, общественные территории.

На практике – если установить привод с интенсивностью 25-30% на въезде в садоводство, то он перегреется, сработает термозащита и придётся ждать остывания двигателя.

Откатные ворота — описание

Впервые откатные ворота появились в зарубежных странах, где и заняли крепкую позицию среди остальных видов ограждений. У нас же долгое время на их востребованность влияла не маленькая стоимость. Однако сейчас ситуация совершенно другая – наличие большого ассортимента доступных материалов и комплектующих деталей значительно снизила их цену. Поэтому, выбрав специалистов по установке или даже осуществив их монтаж из подручных средств самостоятельно – откатные ворота будут радовать своей работой долгие годы.

Популярность откатных ворот заслужена и обусловлена их удобством и простотой конструкции. Последняя достаточно функциональна, надежна и к тому же экономически оправдана. А срок службы таких ворот практически не ограничен, потому как конструкция не содержит хрупких и легко ломающихся деталей. Принцип работы также не сложен, его можно сравнить с дверью-купе – полотно двигается в сторону, открывая зону для проезда.

Если на участке есть место для отката и возможно поставить такие ворота, владелец получает ряд преимуществ, таких как красивый современный вид и экономия места. Кроме того, они достаточно надежны и при порыве ветра не закроются и не нанесут вред автомобилю. О других преимуществах, и из каких материалов можно сделать откатные ворота – пойдет речь ниже.

Установка закладной и заливка бетоном

Что касается закладной конструкции, то, как уже было сказано выше, для этого чаще всего используют металлические швеллера. Здесь есть один нюанс, который касается размеров этого стального профиля.

Если монтируется швеллер под номером 20, то его будет достаточно уложить в фундаментную конструкцию, прикрепив к армирующему каркасу.

Можно уложить два швеллера под номером 10, скрепив их между собой арматурой или уголками.

При этом данная конструкция укладывается так, чтобы один из профилей оказался в глубине тела фундамента. Теперь о том, как производится установка и монтаж закладной.

Здесь также несколько вариантов. Один из них – это уложить в подготовленную траншею армирующий каркас, а затем к нему приварить швеллер. Второй вариант – собрать весь каркас вместе с закладной вне траншеи. А затем всю конструкцию уложить по месту ее назначения.

При небольшой глубине траншеи каркас собой может представлять ряд приваренных к швеллеру арматурных стержней или уголков (последний вариант лучше). Они сгибаются в виде буквы П и привариваются к швеллеру полкой. Свободными концами арматуры или уголков конструкция будет опускаться вниз.

Для усиления армирующего каркаса данного типа, рекомендуется арматуру или уголки обвязать поперечными (горизонтальными) вставками из той же арматуры или уголков.

Что касается свайного фундамента, то закладная приваривается к армокаркасу ростверка. Если это винтовые сваи из стальных труб, тогда швеллер укладывается на них и приваривается. Кстати, необходимо отметить, что дополнительно швеллер крепится к стойке откатных ворот. Но перед тем как это сделать, надо обязательно закладную выровнять по высоте и по направлению движения воротного сооружения.

Теперь о бетонировании. Этот процесс ни чем от обычной заливки фундамента не отличается. Для этого надо приготовить бетон с классической рецептурой: цемент — песок — щебень в соотношении 1:2:3. И, как обычно, залитый раствор должен выстоять не менее 28 дней. Но и тут есть один немаловажный нюанс.

Перед тем как провести заливку фундамента под откатные ворота, надо уложить под верхнюю полку швеллера электрический провод. Это на тот случай, если сами ворота будут открываться от электропривода. При этом кабель надо обязательно уложить в пластиковую гофру.

Сама заливка бетона производится в три — четыре этапа. То есть, заливается один слой и утрамбовывается. Затем на него следующий с теми же операциями по удалению воздуха из растворной смеси. И так далее

Единственное, на что надо обратить внимание, это на уровень верхней полки закладной детали. Закрывать ее раствором нельзя. В принципе, это и не получится, потому что еще на стадии установки необходимо обеспечит высоту подъема конструкции армирующего каркаса выше уровня грунта

В принципе, это и не получится, потому что еще на стадии установки необходимо обеспечит высоту подъема конструкции армирующего каркаса выше уровня грунта.

Сооружаемые своими руками откатные ворота на сваях должны быть обеспечены гарантированной прочностью. Поэтому заливка бетона в скважины производится в соответствии с правилами закладки свайных фундаментов. А это не только правильный подбор диаметра ям, но и правильная сборка армирующего каркаса с точным выбором диаметра используемой арматуры. Так как свайный каркас для откатных ворот сооружение небольшое, то можно использовать арматуру диаметром 6 — 10 мм. Она собирается в три или четыре ряда и обвязывается катанкой диаметром 4 — 6 мм.

Если в конструкции откатных ворот присутствует электропривод, то под него надо обязательно установить дополнительную закладную. Это может быть стальной лист толщиною 4 — 5 мм. Он приваривается к нескольким пруткам арматуры, уложенных в виде гребенки. Эта конструкция стержнями утапливается в бетон после полной его заливки. Иногда вместо такой основы, в раствор закладываются несколько анкеров. К ним впоследствии крепится подставка под привод ворот.

Если заборные столбы по каким- то причинам не могут стать опорами для ворот, тогда для них придется устанавливать отдельный опорный столб. Его обычно сооружают в конце фундамента, делая под него отдельный фундамент в виде квадратной ямы.

Делаем своими руками поэтапно.

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

1. Шуруповерт.
2. Рулетка.
3. Молоток.
4. Компрессор и пульверизатор.
5. Лом и кирка.
6. Трамбовочный инструмент.
7. Резервуары для бетонной смеси и сыпучих стройматериалов.
8. Сварочное оборудование.
9. Болгарка.
10. Карандаш или чертилка.

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе — циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

1. До 18 м профильной трубы с разным сечением.
2. Швеллеры длиной от 2 м.
3. Толстые металлические листы.
4. Арматура или стальные прутья.
5. Сырье для приготовления бетонного раствора.

Стадия подготовки

Перед установкой необходимо все тщательно подготовить. Этот этап предполагает следующие моменты:

• выбор автоматики и комплектующих деталей;
• определение схемы и размеров будущей воротной конструкции;
• подбор материала для облицовки;
• сбор информации о месте, где будет производиться монтаж.

Думая о подборе комплектующих, нужно обязательно приобрести датчики, оповещающие о начале открытия/закрытия конструкции. При выборе автоматики нужно руководствоваться размерами, весом и периодичностью использования ворот. Также нужно учитывать габариты автомобилей, которые будут въезжать на территорию. Отделочные материалы тоже очень важны. Их нужно подбирать, опираясь на особенности дизайна и материал, из которого изготовлены ворота.

Необходимые инструменты

Выдвижные ворота своими руками выполняют с использованием следующих инструментов:

• болгарка;
• бетономешалка;
• шлифовальная машина;
• шуруповерт.

Не обойтись без мелочей, которые обычно находятся в арсенале любого мастера: лопата, рулетка, приспособления для кладки кирпича, молоток, лом, гаечные ключи, другой мелкий инструмент. Работать проще с использованием стремянки.

Обширный список необходимого часто пугает неопытных мастеров. Сэкономить на установке раздвижных ворот своими руками не получится, если каждую недостающую единицу покупать. Редкий рабочий инструмент всегда можно одолжить у друзей или соседей, арендовать.

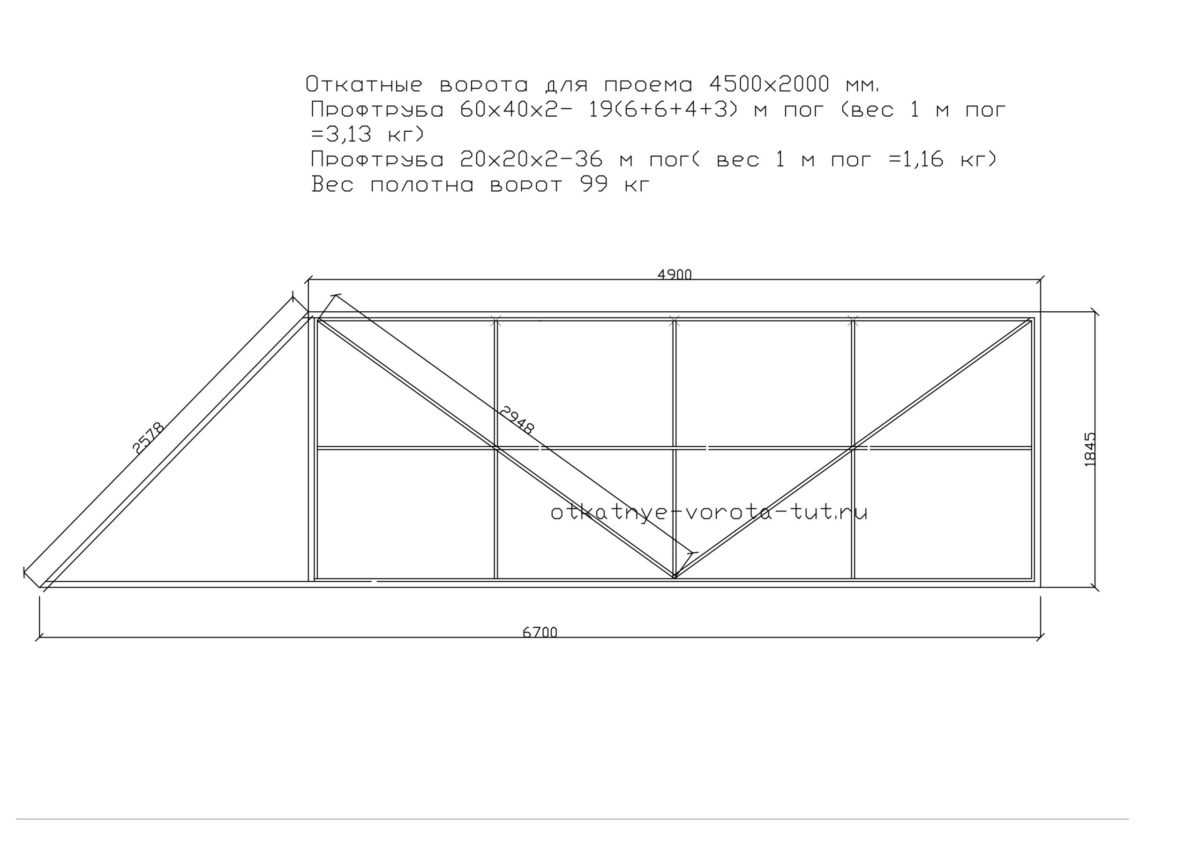

Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Выбор и монтаж дополнительных деталей

Ни одна пошаговая инструкция установки откатных ворот своими руками не обходится без участия фурнитуры. Для функционирования системы требуется подобрать, зафиксировать следующие детали:

Направляющий рельс. Подходит только профиль с ровной поверхностью. Любые изъяны (шероховатости, окалины) перечеркнут правильную работу конструкции. Высокий процент углерода в составе элемента — плюс. Роликовые каретки. Подходит вариант только с составляющими из металла. Использование пластиковых деталей исключено. Подшипники. Лучше брать элементы с прорезиниванием. Они обеспечат движение конструкции без застревания

При этом важно оградить детали от разрушения. Пластинка с колесиками

Закрепить надо 2–4 экземпляра

Ролики для откатных ворот своими руками установить несложно. При этом желательно использовать варианты с резиновым покрытием.

Выполнение выдвижной системы ворот требует внимания, последовательного воспроизведения действий, описанных в пошаговом руководстве. Собственноручно справиться можно. Это сэкономит средства, которые могли бы уйти на оплату услуг частного мастера.

Ограничения на установку откатных ворот

Складывающаяся створка откатных ворот

Особых ограничений в отношении размеров и места установки раздвижных ворот не существует. Единственным пунктом является их высота. Так как полотно в закрытом и открытом состоянии является частью забора, на нее распространяются и соответствующие нормы. Они относятся к высоте глухих ограждений, выходящих на улицу. По существующим нормам она не должна превышать 220 см от верхнего края до уровня земли. Все остальные правила относятся уже к особенностям дачи и участка. Здесь к расчётам предъявляются только те критерии удобства и безопасности, которые определяют хозяева надела.

В качестве ограничений могут выступать такие факторы:

• Форма забора. Если рядом с проездом на участок есть его поворот, там допускается ставить узкую или складывающуюся створку.
• Растения вдоль ограждения. Чтобы спилить дерево или кустарник, требуется получение разрешения. Даже если удалять ствол не придется, его корни могут повредить опоры, а крона помешать корректной работе роликовой системы.
• Наличие воздушных или подземных коммуникаций. Существуют нормы безопасности относительно строительства рядом с ними. В случае их ремонта ворота могут быть демонтированы.

Таким образом, чтобы правильно рассчитать откатные ворота, потребуется принять во внимание множество обстоятельств. Даже частное жилье должно соответствовать действующим правилам застройки

Порядок изготовления своими руками консольных откатных ворот

Самый сложный вид откатных ворот. Основу конструкции составляет консоль, которую также иногда называют швеллером. Её основной функцией является обеспечение требуемого положения створки при открытии и закрытии ворот. Направляющая балка и роликовые блоки обычно крепят в нижней части створки. Отсутствие направляющих обеспечивает свободное перемещение транспорта на территорию участка, однако при монтаже следует позаботиться об устройстве надёжного фундамента. Предлагаем более детально разобраться в порядке выполнения работ.

Консольные откатные ворота пользуются особой популярностью

Необходимые для работы инструменты и материалы

Чтобы выполнить установку своими руками, надо иметь в наличии:

• болгарку;
• сварочник;
• молоток;
• шуруповёрт;
• лопату;
• уровень;
• измерительный инструмент.

Также надо подготовить следующие материалы и всё, что необходимо для приготовления армирующего слоя:

• бетонный раствор;
• швеллер, ширина которого равна полуширине ворот;
• арматуру. Потребуется 17-18 отрезков длиной 1 м;
• материал для изготовления полотна;
• крепёж;
• электроды;
• трубы;
• грунтовку;
• краску.

Фурнитуру можно изготовить самостоятельно либо приобрести уже готовый набор

Обустройство проёма

Монтажные работы начинаем с обустройства проёма. Для этого:

Иллюстрация	Описание действия
	Если ранее ворота уже стояли, их следует демонтировать. Если опорные столбы достаточно прочные и смогут выдержать эксплуатационную нагрузку, можно их оставить.
	Монтируем опорные столбы. Для этого либо выкапываем яму достаточной глубины, либо используем сваи.

Подготовка основания

Готовим основание путем заливки бетонного основания или формирования металлической основы на винтовых сваях. В последнем случае достаточно двух свай, одна из которых является частью опорного столба.

Основание на винтовых сваях актуально для любого грунта

Изготовление полотна ворот

Полотно ворот изготавливается следующим образом:

Иллюстрация	Описание действия
	Сваривается каркас в соответствии с разработанным чертежом. Пространственное положение каждого элемента тщательно контролируется на каждом этапе сборки.
	К верхней части каркаса своими руками привариваем уголок, который позволит удерживать створку откатных ворот в вертикальном положении.

Монтаж створки и фурнитуры

Перейдём с следующему этапу. Необходимо подготовить все опоры и закрепить фурнитуру.

Иллюстрация	Описание действия
	Привариваем к основанию роликовые опоры. Если основание выполнено из бетона, прикручиваем их с помощью анкеров.
	Устанавливаем ролики, направляющую балку. Пространственное положение каждого элемента тщательно контролируем с помощью уровня.
	Устанавливаем каркас ворот.
	Монтируем стойку с поддерживающими роликами. Привариваем её к основанию, обеспечивая надёжную фиксацию при помощи уголков.
	К дверному проёму привариваем ограничители для ворот. Обшиваем каркас выбранным материалом.

Предлагаем посмотреть видео, в которых рассказывается, в какой последовательности выполняются монтажные работы:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube
