Система замочной конструкции межкомнатной двери
В некоторых случаях требуется закрывать дверь между комнатами, и тогда останавливают свой выбор на особенном встроенном в дверь оригинальном замке. В него входят:
- поворотная пластина;
- затвор;
- пружина;
- рычаг для удержания;
- защелка;
- крышка корпуса.
У людей с годами выработалась привычка, уходя из дома, закрывать его на специальные дверные замки. Когда-то они были очень простыми. В наше время применение компьютерных технологий привело к появлению замков-невидимок. Они отлично справляются с задачей по обеспечению защиты жилья от взлома. Если дверные замки простые и недорогие, то не представляет труда их высверлить и выбить. Спрятанная в двери замочная конструкция действует исключительно от радиочастот особенного брелока.
Из этого можно сделать вывод, что лучшим выходом будет приобретение одного качественного запора. Можно и соединить в одной запорной системе разные виды дверных замков, это усложнит работу взломщикам. Необходимо помнить, что при выборе надо скрупулезно обследовать такую конструкцию на предмет всевозможных изъянов, чтобы она не подвела в нужный момент.
Запирающие замки появились вместе со строительством жилищ и возникновением имущественного расслоения в обществе. Как только возникла частная собственность, появилась необходимость в ее защите. Конечно, есть еще небольшие поселения людей, где о запирании дверей речь не идет, но это скорее исключение. На протяжении большого периода блокирующие дверную коробку механизмы видоизменялись, производители старались сделать запор надежнее, увеличивая его блокировочные свойства. Но не менялась функция замочного аппарата – запирание дверей и защита имущества.

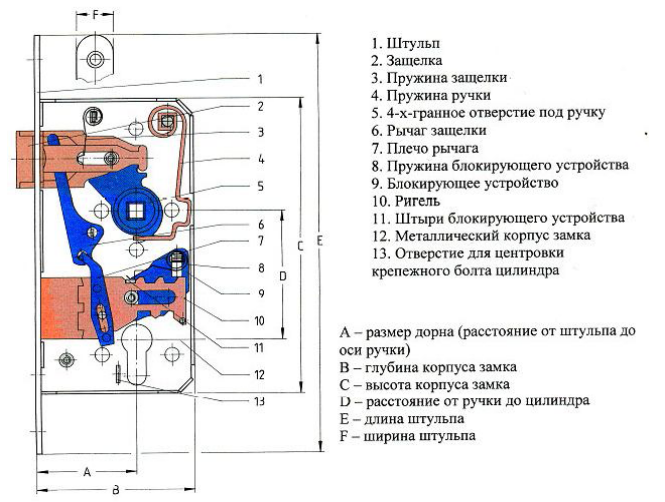

Внутреннее устройство замка
Типы замков по способу установки
Потребители могут выбрать один из трёх базовых вариантов установки запирающего элемента для своих входных дверей:
Встроенный замок – устанавливается на этапе производства дверного полотна, не подлежит съёму, ремонту или диагностике без снятия стальных листов и бронепластин.
Считается одним из самых надёжных механизмов, так как при установке используются кондукторы, а сам замок поставляется в составе партии, проверенным поставщиком, на основе долгосрочного контракта с заводом.

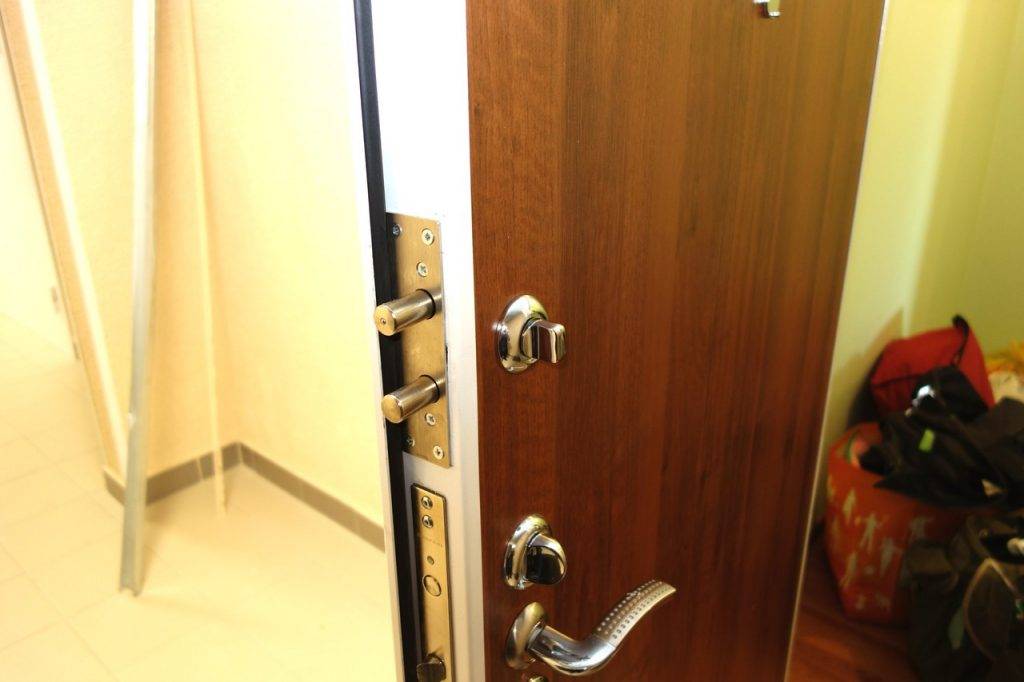

Встроенный замок
Врезной замок – механизм, который встраивается в дверные полотна с применением специального режущего инструмента. Ригель, личинка или сувальдные пластины вставляются в тело полотна после прорезки металла, после чего фиксируются таким образом, что на поверхности изделия не остаётся съёмных деталей, которые мешают нормальной эксплуатации двери.

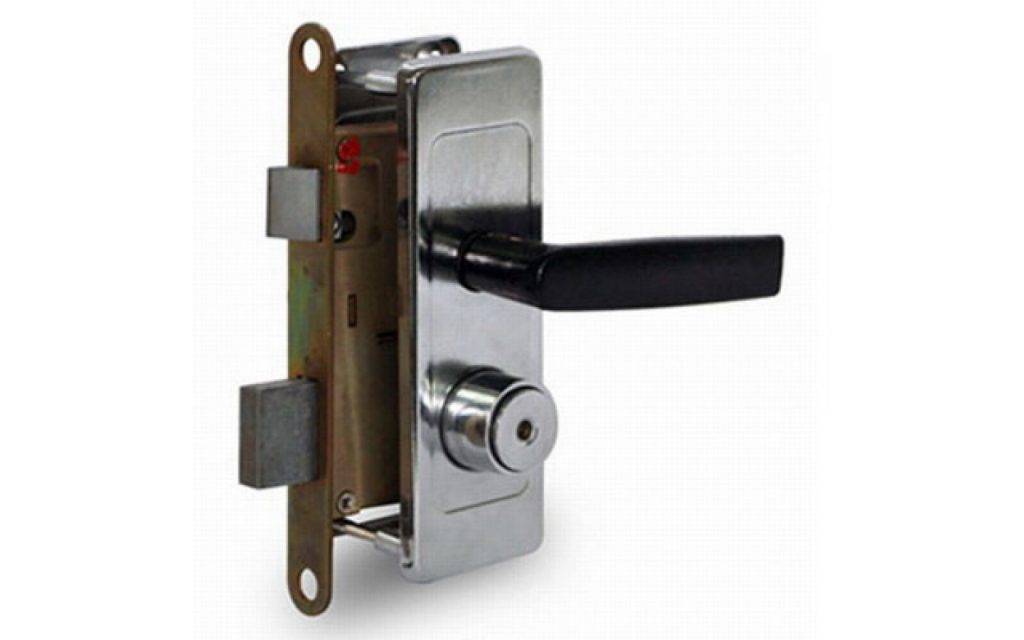

Врезной замок
Накладной замок – самая простая конструкция, которая монтируется на любом этапе эксплуатации входной двери. Отличается простотой установки, но не отвечает требованиям по безопасности собственника помещения.

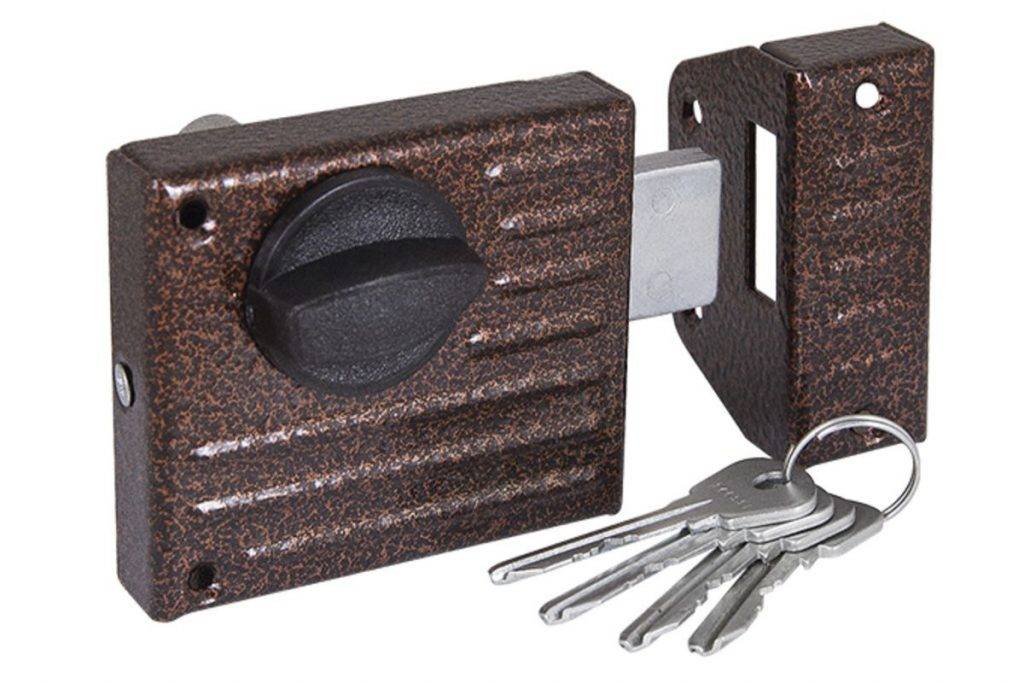

Накладной замок
Лучшим вариантом является приобретение дверного плотна в полном комплекте с коробкой, петлевыми подвесами и замками, так как такие изделия монтируются единовременно на заводе и отвечают всем требованиям по надёжности, долговечности и повышенной безопасности.
СТРОЕНИЕ ЦИЛИНДРОВОЙ СИСТЕМЫ
Так же, как и предыдущие, данная конструкция может быть врезной или накладной.
Фото 5 Схема накладного дверного замка-защелки.
Весь механизм, и личинка в том числе, спрятаны в корпусе замка. Различают несколько категорий данных замочных систем: одно- и двусторонние.
Система односторонняя, предполагает открытие ключом дверного замка только с определенной стороны, вторая – оснащена двумя роликами. Суть заключается в том, что не имея ключа, замок невозможно открыть изнутри помещения.
Для того, чтобы воспользоваться действием цилиндрического устройства, необходимо соблюдать такие шаги:
- Первым делом, ключ вставляем в паз, что находится в цилиндре.
- Сам остов конструкции остается неподвижным.
- Ключ поднимает штифты, которые исполняют роль главного механизма системы.
- Для полного совпадения всех секретных деталей должны быть идентичны положение штифтов и узоры ключа.
Классификация: виды ключей для замков
Самые распространенные – это английские ключи. Но надежность у них невысокая. У английского замка ключ плоский, имеющий бугорные нарезы на одном ребре и продольную ямочку. Нарезы при этом упираются в маленькие штифты в замке, а потом утапливают их на некоторую глубину.
При покупке замка вы получаете несколько комплектов ключей
Нельзя назвать надежными и крестовые ключи. Только секретов на болванке такого ключа больше. В английских замках только снизу пины в личинке. А вот в крестовом замке они имеются с четырех сторон. Такие ключи имеют четыре грани, напоминают они, если посмотреть на чертеж, отвертку. Потому сделать отмычку и открыть такой замок взломщику не трудно.
Что такое финские ключи:
- Это половинка круглого стержня, который обрезан поперек, с неглубокими проточенными пазами;
- Этот тип замков-ключей вскрыть тоже не трудно;
- На прочном железном стержне можно повторит форму ключа без секретов, и даже новичок-взломщик своими руками сделает такую отмычку.
Самые надежные ключи – сувальдные и перфорированные. На перфорированные ключи наносят небольшие ямки, выемки, дырочки. Есть даже ключи с магнитными вставками и плавающим пином. Взломать такую систему сложно, особенно если цилиндр замка защищен специальной скобой, а в комплекте идут перфорированные ключи с секретной картой хозяина.
Как собрать накладной замок. Как правильно установить замок на входную дверь
Как только наши предки осознали, что имущество может быть как общим, так и личным, появилась нужда оградить свое от чужого, а вместе с ней и первые способы запирания жилища.
Замки значительно эволюционировали, простые защелки и щеколды, сохранившиеся до нашей современности путем долгих экспериментов и изобретений, превратились в высокотехнологичные системы безопасности, как механического, так и электронного действия. Устройство дверного замка во многом определяется его главной функцией – запирание двери и защита дома.
По способу крепежа к входной двери, замки можно разделить на такие два вида. Врезные монтируются в полотно двери. При установке такого замка, место двери, где врезается механизм – значительно ослабевает. Но, тем не менее, является наиболее распространенным, грамотно устроен и при правильном монтировании прослужит долгие годы.
Накладные с помощью шурупов и винтов крепятся с внутренней стороны входной двери. Элементарно устанавливаются и не понижают прочность дверной конструкции.
Строение и состав изделия обуславливается наличием таких функциональных частей как секрет замка и производящий механизм.
Конструкция замка зависит от системы секрета, которая бывают нескольких типов:
- Сувальдный (сейфовый) – на ключе расположено несколько зубчиков, определяющие количество сувальд в механизме.
- Цилиндровый – состоит из цилиндра со штифтами, препятствуют легкому взлому.
- Электронный – работает по принципу привода, встроенного в разрезе замка.
- Кодовый — открывается посредством введения определённого пин-кода.
В качестве производящего механизма замков, выступают:
- Механический – замыкание происходит с использование металлического стержня (ключа), входящим в специальный паз дверного замка.
- Электромагнитный – в качестве запорного механизма выступает магнит.
- Электромеханический – наличие засова с электрическим приводом.
Конструктивные системы замков
Устройство дверного замка (схема), как и принцип работы каждого вида изделия, строго индивидуально. Оно может быть простым со стандартными запорными системами, может обладать сложной и разумной конструкцией, для повышения взломо- и огнестойкости.
Схема устройства и способ монтирования тоже не уникальны для всех видов. Самыми часто встречающимися в использовании являются сувальдные и цилиндровые замки входной двери, поэтому следует разобраться, как устроен каждый из них.
Как устроен механизм сувальдного замка?
Конструкция сувальдного замка обладает достаточно высоким уровнем надежности.
Изучим устройство сувальдного замка на примере модели Kale Kilit 257L.
На картинке изображена схема устройства в разрезе, иллюстрирующая все детали конструкции:
- 1 – ключ;
- 2 – корпус;
- 3 – лицевая рамка;
- 4 – крышка;
- 5 – засов;
- 6 – хвостовик засова;
- 7 – стойка хвостовика;
- 8 – комплект сувальд;
9 – пружины сувальд;
10 – бронепластина;
11 – проставочные шайбы.
Схема устройства сувальдного замка в разрезе.
Функциональное назначение основных деталей
Внутренняя система дверного замка состоит из нескольких наиболее приоритетных деталей, которые обуславливают безупречную работу механизма.
Стойка хвостовика засова – это основной элемент дверных за
Типы дверных замков исходя из способа установки
Способ установки замка является важным критерием его выбора и зависит он от того, как устроен механизм. У каждого устройства свои особенности в плане конструкции.
В зависимости от метода монтажа выделяют такие замки:
- навесные;
- накладные;
- врезные;
- встроенные.
Навесной
Навесные замки характеризуются самой низкой степенью надежности. Сорвать или взломать такой запорный механизм не составит труда обычным ломом. Поэтому не стоит выбирать их для защиты жилого помещения.
Из преимуществ навесных замков можно назвать их низкую стоимость. Также их легко устанавливать. Они просты в использовании. Это отличный вариант для сараев, подсобных помещений и подвалов.
Навесные замки подразделяются на такие типы:
- с полуоткрытой дужкой (есть механизм, который удерживает ключ и дужку);
- грибообразные (с фиксацией дужки в одном месте);
- закрытые (дужка полностью спрятана в корпусе, поэтому такие устройства самые надежные из всех подвидов навесных моделей);
- полузакрытые (механизм для фиксации находится в корпусе, дужки защищены проушинами).
Накладной
Преимущество накладного замка в том, что накладная модель простая и удобная в монтаже. Она быстро устанавливается и при этом не нарушается целостность дверной конструкции. Иногда такие устройства применяют для повышения защиты входной двери. С этой целью их комбинируют с врезными замками. Чаще всего накладные механизмы выбирают для калиток на даче.
Самым простым вариантом накладного замка стоит назвать шпингалет. Он состоит из выдвижного стержня, который фиксируется в углублении накладного замка (отверстии ответной планки).
Врезной
Врезные замки применяются чаще всего. Устанавливают их на входные и межкомнатной двери. Характеризуются надежностью, эстетичностью. Цена приобретения и монтажа таких систем зависит от качества, подвида, предназначения, бренда и конструктивных особенностей. Среди широкого разнообразия моделей легко подобрать недорогой, но качественный врезной замок. Но надо быть готовым к сложностям в установке таких механизмов.
Встроенный
Встроенные замки устанавливаются в процессе изготовления двери. Они выступают ее составной частью. Поэтому всегда делаются под заказ. Такой вариант запорного механизма является идеальным для входных металлических дверей.
Как снять и разобрать замок входной или межкомнатной двери с пружиной
Качественно сделанные и правильно установленные входные металлические двери могут исправно служить своим хозяевам годами. Но, несмотря на надёжность конструкции, самое уязвимое место любого дверного блока – замочный механизм. Особенно интенсивно эксплуатируются замки с защёлками и ручками, так как зачастую они используются в качестве основных.
Многие домовладельцы сталкиваются с различными проблемами в работе запирающих устройств. Наиболее часто встречаются такие дефекты, как:
- заклинивание защёлки;
- заклинивание механизма;
- «заедание» ключа при открывании и закрывании двери.
Устав от подобных проблем, хозяева решают снять замок с металлической двери, чтобы проверить наличие признаков неисправностей. Однако если механизм установлен без перекоса, а размеры отверстий в корпусе соответствуют размерам ригелей и защёлки, то внешний осмотр результата не даст.
Желательно увидеть врезной замок в разобранном виде, чтобы попытаться починить его. Особые навыки для этого не требуются и такую работу можно выполнить самостоятельно. Хотя, конечно, представление о конструкции механизма и о том, как снять и разобрать дверной замок с ручкой у домашнего мастера должно быть.

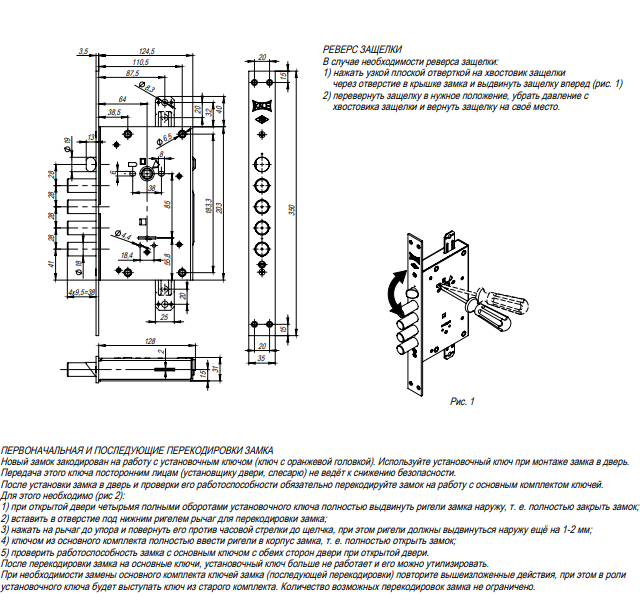

Врезной дверной замок
Не вдаваясь в особенности конструкции замочных устройств конкретных производителей, можно сказать, что разобранный механизм будет выглядеть так:
- корпус;
- запирающий механизм сувальдного или цилиндрового типа;
- круглые или нажимные ручки;
- подпружиненная фалевая защёлка;
- запорные ригели.
Разборка не заканчивается демонтажем корпуса. Иногда имеет смысл разобрать и секретный механизм. Чаще это делают при ремонте устройств сувальдного типа, тогда как решение разобрать личинку дверного цилиндрового замка зачастую бывает нецелесообразным. Проще поменять эту часть механизма целиком.
Снятие замка – первый этап дефектовки запирающего устройства. Для этого предварительно необходимо снять ручку с входной двери. Многих интересует вопрос, как разобрать конструкцию с круглыми ручками. Решается он так же, как и в случае с нажимной ручкой:
- отсоедините ручку или шар-накладку от механизма,
- выкрутите крепёжные детали,
- извлеките вторую часть ручки,
- выкрутите винты крепления лицевой планки.
Теперь можно снять замок с входной двери, разобрать защелку, а при необходимости в дальнейшем снять личинку.
Как разобрать дверной замок
Стремление производителей к унификации приводит к тому, что разобрать простой врезной замок «Cisa», «Fuaro» или «Apecs» под силу даже неспециалисту. Стоит отметить, что иностранные и отечественные модели экономичного сегмента мало отличаются друг от друга. А именно они наиболее популярны для установки на металлические двери в квартиру.
Рассмотрим процесс демонтажа на примере того, как разобрать российский замок «Эльбор» сувальдного типа
Примем во внимание, что ручки и лицевая планка сняты заранее
- Открутите винты крепления крышки – некоторые из них могут быть скрыты под фирменными наклейками.
- Аккуратно снимите крышку, чтобы не потерять внутренние пружины.
- Выньте пластины секретного механизма и держите их так, как они смонтированы изготовителем.
- Извлеките запорные ригели, монтажные втулки и защёлку с пружиной.
Когда изделие разобрано, осмотрите детали на наличие повреждений, очистите их от грязи и соберите в обратной последовательности. Заметим, что разобрать цилиндровый замок даже легче ввиду того, что в нём отсутствует сложный сувальдный механизм.
Источник : https://all-doors.ru/polezno-znat/kak-snyat-i-razobrat-zamok-vhodnoj-dveri/
Типы современных замков и их устройство
Типы замков определяются исходя из устройства запирающего механизма, при этом различают:
- цилиндровые замки;
- сувальдные замки;
- реечные замки.
Цилиндровые замки
Название цилиндровые замки получили, опираясь на вид рабочего механизма, имеющего форму цилиндра. Схема дверного замка цилиндрового типа представлена на рисунке ниже.
Внутреннее устройство замка цилиндрового типа
Цилиндровый механизм состоит из ряда элементов:
- корпуса, изготовленного из высокопрочной стали;
- отверстия для ключа;
- сердечника, в котором расположены штифты;
- стопорного и кодовых штифтов.
Цилиндровый механизм
Цилиндровые запирающие механизмы в зависимости от расположения штифтов внутри цилиндра могут быть:
- однорядными — штифты в запирающем цилиндре расположены в один ряд;
- двухсторонними — запирающие штифты расположены в два ряда. Ключ к такому замку имеет двусторонние насечки;
- устройствами с поворачивающимися штифтами. В отличие от предыдущих видов штифты могут не только опускаться и подниматься, но и вращаться вокруг своей оси;
- крестообразными — замочная скважина и ключ от замка напоминают форму креста. Внутри цилиндра штифты расположены в три или четыре ряда;
- устройствами с коническими ключами. Штифты в запирающем цилиндре расположены в нескольких плоскостях, что придает устройству повышенную степень секретности.
Подробнее об устройстве и выборе цилиндрового замка можно посмотреть на видео.
Цилиндровые замки считаются достаточно надежными. Основным преимуществом данного типа запирающих устройств является возможность смены цилиндра при выходе его из строя или утрате ключей. При этом менять весь замок нет необходимости.
Сувальдные замки
Работа сувальдного замка основывается на выставлении пластин, носящих название сувальды в определенном порядке. Устройство дверного замка сувальдного типа включает в себя:
- ригельные засовы, которые приводятся в действии при выставлении сувальд в определенном порядке;
- пластину, к которой крепятся сувальды;
- отверстие для ключа;
- сами пластины.
Устройство замка сувальдного типа
Чем большее количество сувальд имеет замок, тем выше степень его надежности.
В настоящее время выпускаются два вида сувальдных замков:
- с односторонними ключами. Являются наименее надежными, поэтому постепенно перестают выпускаться;
- с двусторонними ключами. Ключ, взаимодействуя с запирающими пластинами, становится активным то с правой, то с левой стороны, что значительно увеличивает секретность устройства.
Надежный сувальдный замок должен иметь:
- не менее 6 запирающих пластин. Шесть сувальд можно расположить приблизительно в 100 000 различных комбинаций, а восемь имеют приблизительно 250 000 вариаций;
- дополнительные накладки, защищающие рабочий механизм от высверливания;
- усиленные ригели, не поддающиеся распиливанию;
- ложные пазы, направляющие взломщика на неверное определение задуманной конструкции;
- сменный блок сувальд на случай утраты ключей или дополнительную опцию перекодирования. Произвести перекодировку можно без участия специалистов. Для этого в комплекте замка должен быть специальный ключ, изготовленный в виде буквы Г и запасной комплект ключей.
Реечные замки
Реечные замки не обладают повышенной степенью секретности. Они применяются для гаражных ворот, калиток, подсобных помещений.
Схема замков дверей реечного типа включает в себя:
- пружины, приводящие в действие запирающий ригель;
- ригеля. Устройство представляет собой металлический брусок прямоугольной формы с обеих сторон, на котором сделаны пазы;
- отверстия, в которое вставляется ключ;
- внешний засов.
Внутреннее устройство запирающего механизма реечного типа
Ригельный замок открывается при совпадении пазов на ключе и фиксирующем ригеле. Если совпадение происходит, то при нажатии ригель как бы вытаскивается ключом. В противном случае запирающий механизм невозможно сдвинуть со своего места.
В зависимости от вида замка он может иметь один, два или три ригеля. Преимущественно используются механизмы с двумя запирающими брусками.
Самыми большими недостатками ригельных замков являются низкая устойчивость к взлому и высокая стоимость изготовления дубликатов ключей.
Таким образом, при выборе замка следует руководствоваться определением внутреннего устройства запирающего механизма, которое влияет на степень секретности. Для наибольшей защиты специалисты рекомендуют использовать несколько замком и обязательно разного типа. Оптимальным сочетанием является установка сувальдного и цилиндрового замка, причем один из них может быть врезным, а другой — накладным.
Как сделана замочная конструкция, используемая внутренними дверями?
Конечно, когда в квартире много дверей, не всегда требуется их полное запирание. Но при некоторых обстоятельствах запирание дверей становится необходимостью. Для этого покупается красивый замок, выполняется его установка в дверное полотно. Он должен состоять из:
- двигающейся пластины;
- затвора;
- пружины;
- рычага;
- защелки;
- корпуса.
https://youtube.com/watch?v=cJv0KQ9se6w
В прежние годы замочные системы делались довольно простыми, их легко было вскрыть. Сегодня, когда настал век технологий, были изобретены невидимые замки. Эти конструкции способны стоять на страже любой квартиры, никто не сможет взломать такую входную дверь.
Замочные устройства, цена которых не очень велика, могут быть выбиты или высверлены, а вот спрятанная внутри дверного полотна новейшая замочная система, функционирует только на определенных радиочастотах специального брелка.
Можно сделать замочную конструкцию особо сложной или достаточно простой, однако уже давно всем понятно, что лучше иметь надежную дверь с единственным замком высшего качества, чем установить несколько дешевых и простых замков сомнительной надежности.
КОМПОНЕНТЫ ЦИЛИНДРОВОЙ ЗАПОРНОЙ СИСТЕМЫ
Различают накладные и врезные цилиндровые затворные устройства. Сердечко (личинка) имеет секретный блок. Они бывают:
- односторонние, которые можно открыть с помощью ключа только с одной стороны;
- двусторонние, оснащены двумя цилиндрами, которые расположены с обеих сторон двери, с внутренней стороны открываются посредством поворота защелки.
Как закрыть дверь при помощи цилиндрового замка:
- Помещаем ключ в отведенное в личинке место и проворачиваем его. В это время вращается ось цилиндра. Неподвижным остается корпус.
- Исполнительным механизмом служат стержни, от положения которых зависит открыт или закрыт дверной замок.
Накладной замок
Устройство накладного замка фото
Накладные варианты не требуют особой подготовки полотна, чрезмерных усилий и времени. Это идеальное решение для ситуаций, когда полотно двери конструктивно не предполагает врезки замка. Конструкция накладного типа обладает достаточным уровнем устойчивости к вскрытию и хорошей степенью секретности, особенно если выбрать электромеханический вариант.
Устройство накладного замка состоит из:
- лицевой планки;
- приводного рычага;
- комплекта ключей;
- корпуса, где спрятан запирающий элемент;
- ответной составляющей.
Наличие всех вышеописанных деталей стоит тщательно проверять во время покупки.
Как собрать дверной замок с защелкой — можно прочитать в инструкции, включённую в комплект поставки. Для монтажа потребуется минимум инструментов: шуруповёрт с разными насадками (обязательно наличие сверла), карандаш и рулетка, стамеска, крестообразная отвёртка, молоток.
Перед тем как собрать накладной замок, определите место, где будет располагаться замок (как правило, он устанавливается на высоте около 150 см). Далее, возьмите шаблон, который, как правило, входит в комплект поставки и проведите разметку дверного полотна, отметив будущее положение саморезов и отверстия для замочного механизма.
Мнение эксперта
Сергей Дымчук
Задать вопрос
Во время установки врезного дверного замка целостность дверного полотна абсолютно не страдает, ведь для монтажа необходимо всего одно отверстие.
Теперь просверлите отверстия по углам на глубину, аналогичную длине монтажного крепления. Центральное отверстие должно быть сквозным, поэтому заранее подготовьте длинное сверло, и контролируйте, чтобы во время сверления, дрель или шуруповёрт всегда были в горизонтальном положении. Далее, используя перьевое сверло, сделайте выемку. После этого закрепите накладной дверной замок при помощи саморезов и выведите язычок замка наружу. Теперь расположите планку на лутке в нужном положении, и закрепите её саморезами. Снаружи, используя молоток, установите защитное кольцо.
Фото: Виды накладных дверных замков

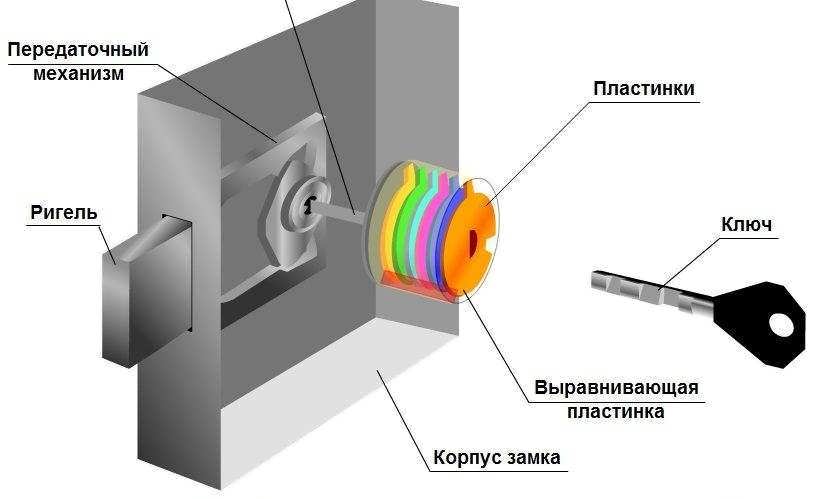

Цилиндровые и дисковые замки
Цилиндровые замки называются так, потому что в состав конструкции входит цилиндр. И поворот этого цилиндра, а значит, открытие осуществляется поворотом в основе ключа. Такие замки часто используют в быту, кто-то называет их советские, что в данном случае означает не современные, с малой степенью надежности.
Таким образом, дисковые и цилиндровые замки:
- Не являются современными моделями;
- Элементы их надежны, но не настолько, чтобы справиться с механизмом не могли опытные взломщики;
- Вор может просто вырвать личинку замка, чтобы вскрыть запорное устройство;
- Потому не стоит тратиться на дорогие модели с цилиндровым или дисковым механизмом, они того не стоят.
При покупке цилиндрового замка стоит попросить у продавца документы, подтверждающие его качество
Если же вам и нужен недорогой замок, и его вы собираетесь поставить там, где низка вероятность взлома, можно приобрести что-то из дешевой китайской продукции. Элементы там простые, открыть/закрыть легко, сборка несложная. Посмотрев на модель таких замков в разрезе, можно убедиться, что это не самый надежный встроенный механизм.
